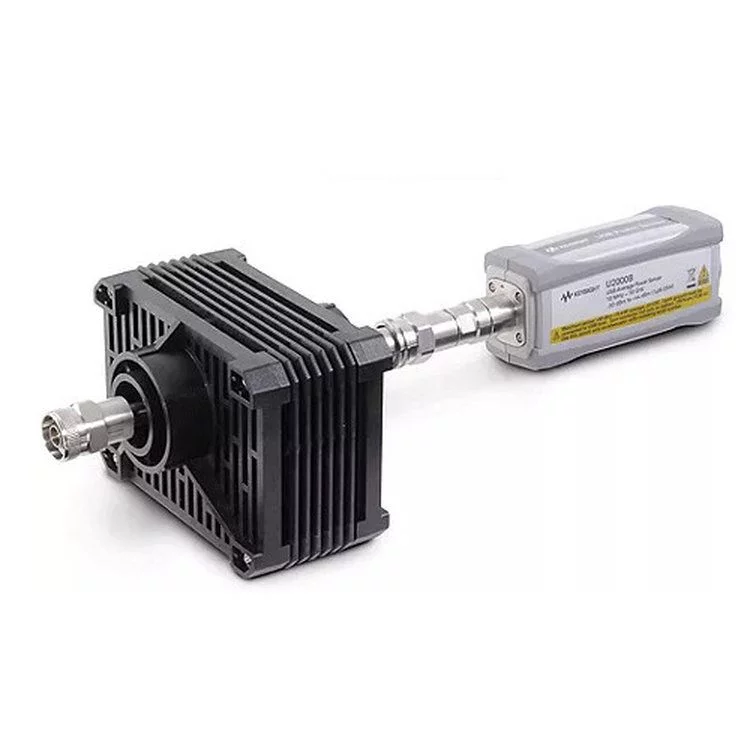

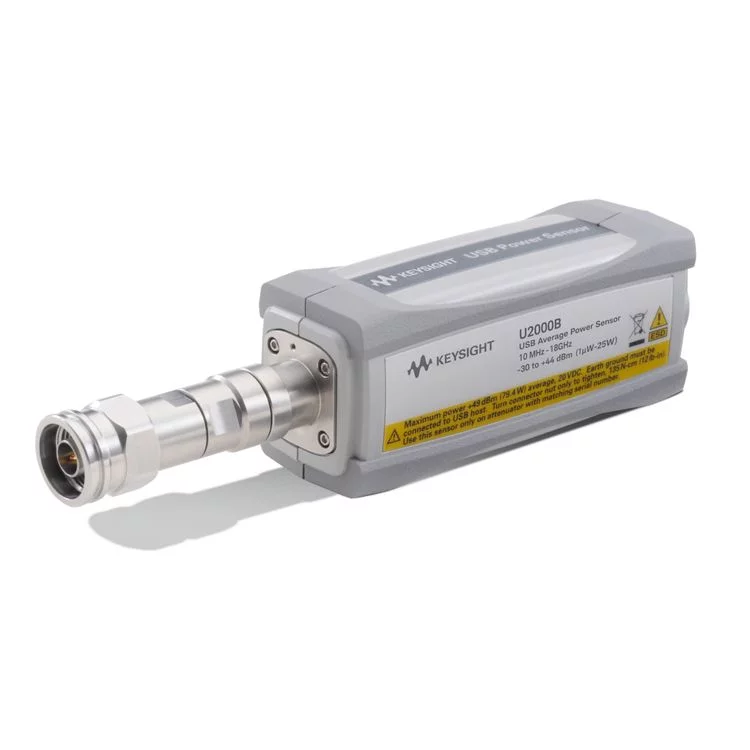

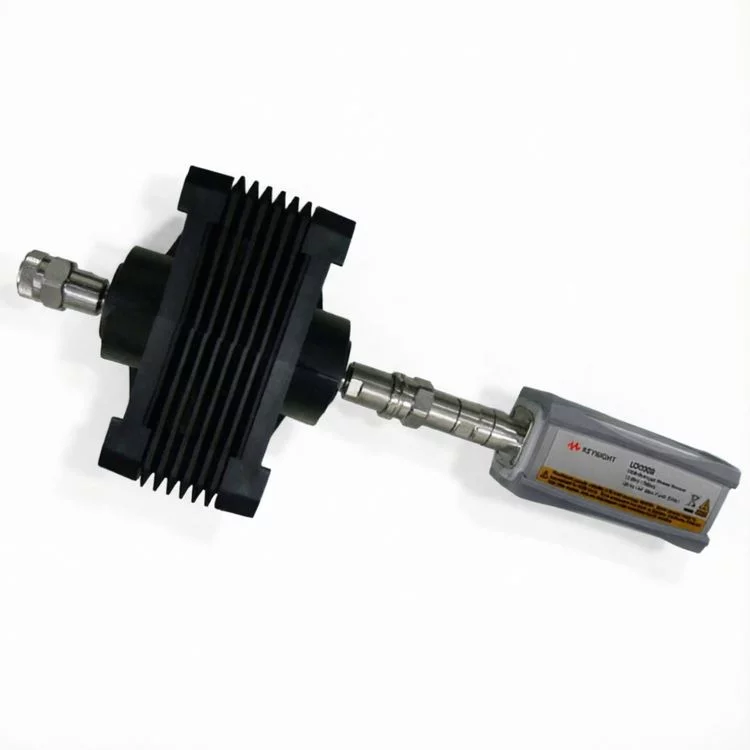

Преобразователь мощности Agilent U2000B

Преобразователь Agilent U2000B – высокоточный USB-датчик, который предназначен для измерения средней мощности высокочастотных и сверхвысокочастотных колебаний в коаксиальных трактах совместно с персональным компьютером. Принцип действия основывается на детектировании импульсов диодом с барьером Шоттки, преобразовании полученного напряжения в цифровой код с последующим внесением частотных, амплитудных и температурных поправок из встроенного ППЗУ. Данная модель используется для тестирования и проведения научных исследований в телекоммуникациях и авиакосмической отрасли.

В 2014 г. инструмент внесен Федеральный информационный фонд по обеспечению единства измерений (Госреестр СИ № 57571-14). Срок свидетельства до 16 мая 2024 г.

Преимущества

• Широкий диапазон.
• Внутренняя калибровка.
• Режим внешнего триггера.
• Скорость до 1000 отсчётов в секунду.
• Длительный срок службы.

Изделие снабжается питанием непосредственно через USB-кабель, подключаемый к заднему штекеру. Потребляемый ток не превышает 200 мА. Светодиодный индикатор сигнализирует о рабочем состоянии.

Особенности

Компактный корпус в виде моноблока продолговатой формы без органов управления и дисплея.

Интегрированный электронный переключатель обеспечивает работу двух измерительных каналов.

Коаксиальный разъем типа N для качественного согласования и минимизации потерь из-за отражений в линии передачи.

Внешний вид и органы управления

1. Светодиодный индикатор.
2. Вход триггера.
3. Корпус преобразователя.
4. Разъем для подключения кабеля управления.
5. Разъем кабеля управления для подключения к ПЭВМ.
6. Место пломбировки.
7. Место нанесения знака об утверждении типа.
8. Место нанесения маркировки.
