AFC Aktakom FCounter Программное обеспечение для частотомеров

Назначение

Для частотомеров АКТАКОМ серии ACH-832X имеется «фирменное» приложение AKTAKOM FCounter и комплект разработчика программного обеспечения, позволяющий создавать пользователю собственные программы для работы с прибором.

Программное обеспечение позволяет выполнять полнофункциональное дистанционное управление частотомером по интерфейсам: USB, LAN. Кроме, всех функций измерения, математики и статистики, которые есть в локальном режиме работы частотомера, AKTAKOM FCounter позволяет выполнять и ряд других операций недоступных в локальном режиме.

Рабочее окно делится на 3 области: верхнюю, центральную и нижнюю.

В верхней области располагается меню управления состоящее из 5 закладок

• Связь – закладка, которая предназначена для поиска подсоединенных устройств (частотомеров), которые могут быть подключены к компьютеру и, в дальнейшем, управляться через программное обеспечение.
• Сокеты – закладка, которая служит для установки параметров подключения при управлении по LAN.
• Настройки – закладка, служащая для настройки параметров измерения: канал измерения, тип входа, режимы тактирования и синхронизации и т.п.
• Вычисления – закладка, предназначенная для отображения результатов обработки и вычислений.
• Дополнительно- закладка для выполнения калибровки, включения режимов часов и звуковых эффектов.

Центральная область рабочего окна – предназначена для запуска и остановки процесса измерения и отображения результатов измерений

И, наконец, в нижней части рабочей области, в зависимости от включенной закладки, отображаются режимы «Самописец» или «Статистика»?

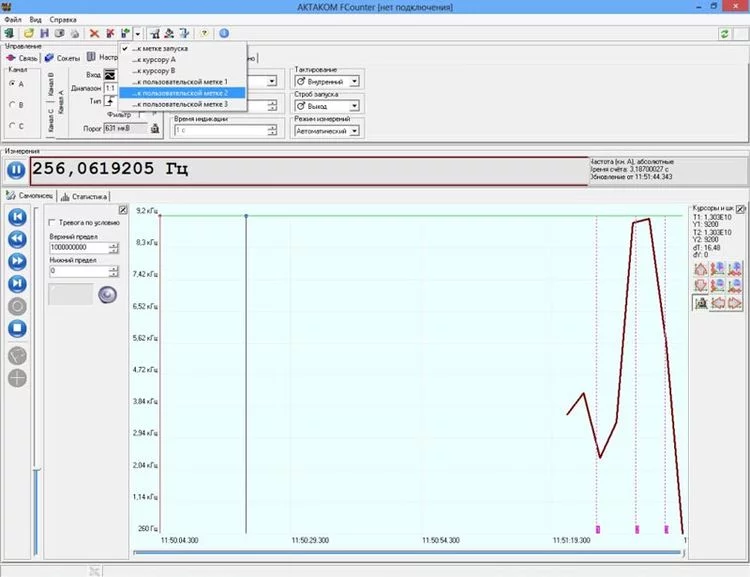

Если активной является закладка «Самописец», то на экране строятся тренды, т.е. график изменения частоты во времени. Это очень удобно, когда требуется регистрировать изменение частоты во времени без участия пользователя. Для документирования, данные могут сохраняться в файл, а, также, в дальнейшем, вызываться из файла и обрабатываться

Отображение трендов было невозможно в локальном режиме. На приведенном скриншоте видно, что появились еще 2 функции, которые, также, были недоступны в локальном режиме: тревога по условию и курсорные измерения. При установке функции «режима тревоги по условию» отслеживается, чтобы текущее значение частоты не выходило за указанные пределы. В случае такого выхода включится сигнализация.

Если активной является окно «Статистика», то на экране отображаются результаты статистической обработки, а, также, можно наблюдать представление результатов в виде гистограмм с возможностью курсорных измерений

Частотомер может дистанционно управляться, не только по интерфейсу USB 1.1, но и подключаться к Ethernet через интерфейс LAN, что позволяет использовать частотомер в тех местах и в тех случаях, где присутствие человека затруднительно. Это позволяет существенно расширить сферу использования частотомера.

Загрузка

• Авторизуйтесь на сайте, указав свой логин и пароль.
• Выберите из списка приобретенный прибор АКТАКОМ и введите его серийный номер в точности, как он указан на приборе – со всеми буквами, цифрами и другими знаками.
• Зарегистрируйте продукт АКТАКОМ, если это не сделано ранее.
• Примите условия Лицензионного договора.
• Введите код загрузки, который передается после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Появится ссылка для загрузки программного обеспечения. Нажмите кнопку «Загрузить» и выберите папку, в которую требуется сохранить скачиваемый файл.
