Aktakom DSO-SoftT – программное обеспечение для осциллографов с сенсорным экраном

Назначение

Программное обеспечение Актаком DSO-SoftT предназначено для анализа сигналов полученных от осциллографа, их сохранения и печати.

Актаком DSO-SoftT предназначено для подключения осциллографов с сенсорным экраном Актаком ADS-2074T, ADS-2114T, ADS-2224T, к персональному компьютеру.

Возможности

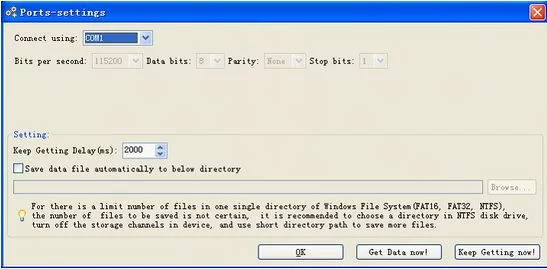

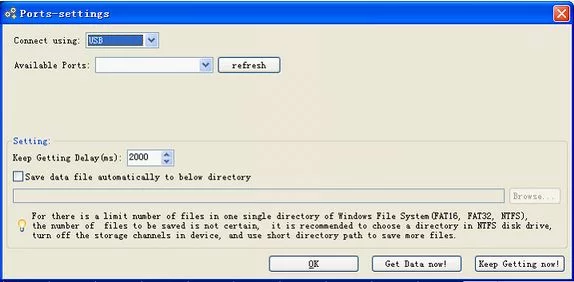

Подключение вышеуказанных приборов к ПК может производиться по двум интерфейсам:

• USB интерфейс
• RS-232 интерфейс

Программное обеспечение Актаком DSO-SoftT позволяет сохранять полученные данные в двух форматах: графическом Bitmap *.bmp или векторном формате *.bin. Только векторный формат *.bin может быть в дальнейшем загружен и обработан в данном программном обеспечении. Формат *.bmp можно просмотреть через другое программное обеспечение, поддерживающее данный тип файла, например, графический редактор.

Актаком DSO-SoftT позволяет также получать данные:

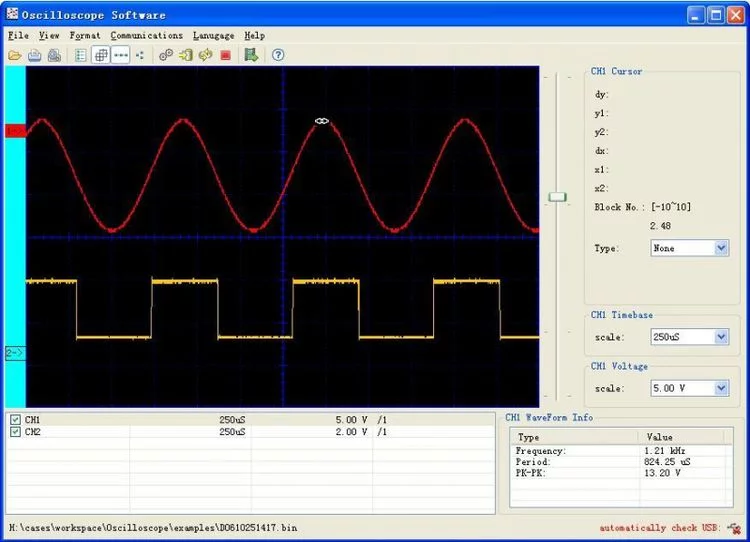

• в обычном режиме (формат Y-T). В режиме «Y-T» по оси Y отображается амплитуда сигнала, а ось Х является временной. Пользователь может изменить коэффициент горизонтальной развертки от 5 нс до 100 с, а коэффициент вертикального отклонения – от 20 мВ до 50 В;
• режиме X-Y (фигуры Лиссажу) Режим XY отображает зависимость значения CH2 по оси Y от значения CH1 по оси X в виде таблицы данных;

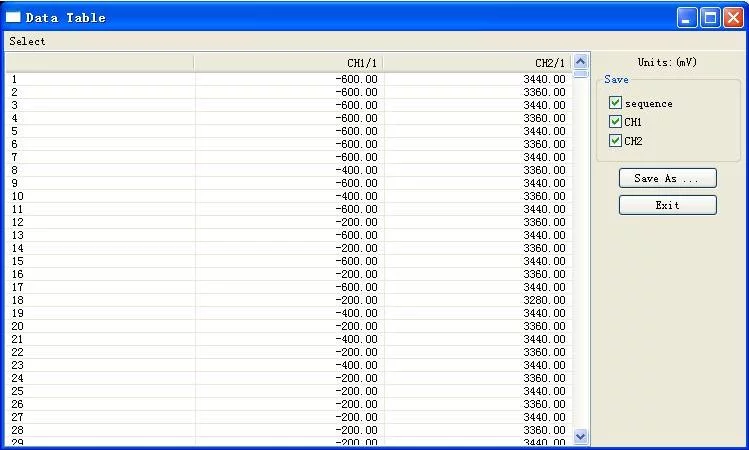

• в табличной форме и сохранение данных, как текстовый файл с расширением *.txt или файл с расширением *.xls.

В области «Курсор» можно выбрать 4 различных типа представления курсоров:

• «Никаких». Линии курсоров не отображаются в окне осциллограмм.
• «Горизонтальные». В окне осциллограмм отображаются две горизонтальные линии курсоров для измерения параметров сигнала по напряжению.
• «Вертикальные». В окне осциллограмм отображаются две вертикальные линии курсоров для измерения параметров сигнала во временной области.
• «Все». Отображаются и горизонтальные и вертикальные курсоры. Действия аналогичны пунктам «Горизонтальные» и «Вертикальные».

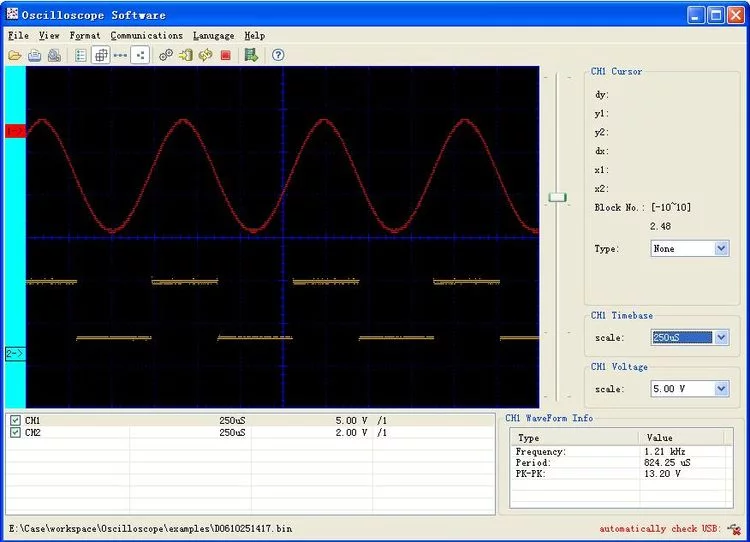

Дополнительно, пользователь может изменить и эргономические характеристики отображения информации: цвет сетки, цвет фона, цвет осциллограммы, включить/выключить сетку, отображать сигнал в виде точек или в векторном виде.

Кроме того, пользователь может передвигать осциллограмму по вертикали или горизонтали.

Загрузка

• Авторизуйтесь на сайте, указав свой логин и пароль.
• Выберите из списка приобретенный прибор АКТАКОМ и введите его серийный номер в точности, как он указан на приборе – со всеми буквами, цифрами и другими знаками.
• Зарегистрируйте продукт АКТАКОМ, если это не сделано ранее.
• Примите условия Лицензионного договора.
• Введите код загрузки, который передается после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Появится ссылка для загрузки программного обеспечения. Нажмите кнопку «Загрузить» и выберите папку, в которую требуется сохранить скачиваемый файл.
