ASB Aktakom Switch Box Программа коммутатора

Назначение

Программа AKTAKOM Switch Box осуществляет удалённое управление матричными коммутаторами моделей AEE-20XX по интерфейсам USB и LAN. Программа реализует ручное и программное управление (возможность работы по циклограмме с любым временным интервалом и любыми комбинациями соединений), конфигурацию устройства и его сетевых параметров для работы в сети. Поддерживается режим запрещенных состояний устройства.

Для работы необходимо выбрать модель подключённого прибора командой Модель прибора в панели Настроек во вкладке Подключение, затем выбрать нужный экземпляр устройства и подключиться к нему.

Ручное управление доступно из главного окна программы, а для использования возможности автоматического управления по заранее заданному закону воспользуйтесь вкладкой Программа.

В программе разъёмы X считаются входами, а разъёмы Y – выходами коммутатора. Никаких принципиальных ограничений на направление сигналов эти названия не накладывают, более того, пользователь может произвольно задать названия для всех разъёмов прибора.

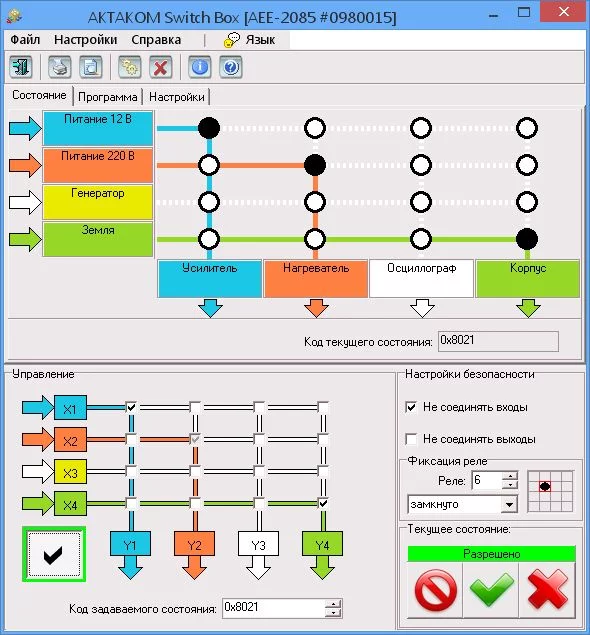

Пользовательский интерфейс программы состоит из набора рабочих панелей (окон). Каждая панель содержит набор управляющих элементов (УЭ), позволяющих пользователю влиять на работу программы, и индикаторов, отображающих необходимую информацию. В отличие от УЭ, на индикаторы пользователь непосредственно влиять не может. Большинство этих элементов являются частью стандартного интерфейса Windows и не требуют специальных пояснений по использованию.

Описание элементов управления (УЭ) и индикаторов

• Кнопочная панель вверху окна служит для быстрого вызова некоторых команд главного меню программы. Вкладки Состояние, Программа и Настройки служат для отображения текущего состояния коммутатора, управления программным режимом работы и настройками приложения. Названия каналов на вкладке Состояние могут быть заданы пользователем. Для этого просто щёлкните по названию левой кнопкой мыши и введите собственное название для входа или выхода.
• Бокс Управление содержит наглядные элементы для выбора состояния коммутатора.
• Блок Настройки безопасности позволяет пользователю задавать запрещённые и разрешённые состояния коммутации.

Загрузка

• Авторизуйтесь на сайте, указав свой логин и пароль.
• Выберите из списка приобретенный прибор АКТАКОМ и введите его серийный номер в точности, как он указан на приборе – со всеми буквами, цифрами и другими знаками.
• Зарегистрируйте продукт АКТАКОМ, если это не сделано ранее.
• Примите условия Лицензионного договора.
• Введите код загрузки, который передается после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Появится ссылка для загрузки программного обеспечения. Нажмите кнопку «Загрузить» и выберите папку, в которую требуется сохранить скачиваемый файл.
