ATH-8310-SW Программное обеспечение управления электронными нагрузками

Назначение

Программное обеспечение позволяет дистанционно управлять электронными нагрузками АКТАКОМ АТН-8310 и АКТАКОМ АТН-8311.

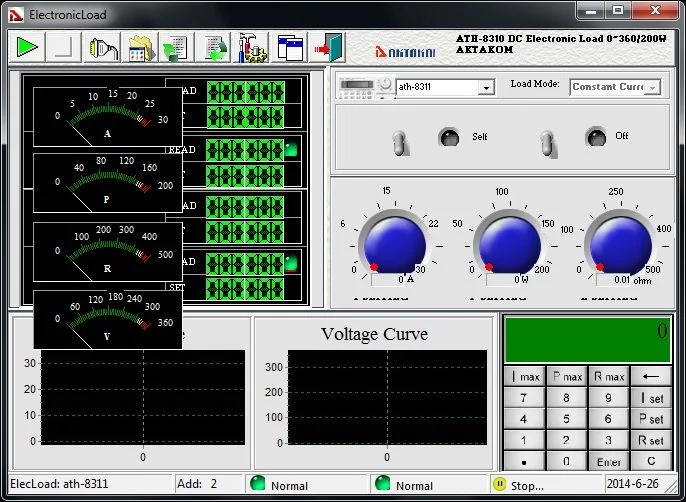

Программное обеспечение имеет только версию на английском языке и реализует отображение состояния нагрузки (ток, напряжение, сопротивление, мощность) в виде цифровых значений и графической шкалы. Имеется два небольших окна графического представления изменения тока и напряжения при работе электронной нагрузки. Реализована возможность формирования списка значений и автоматической работы по этому списку.

Работа программы и прибора осуществляется по интерфейсу RS-232 или RS-485, с TTL уровнями сигнала. Гальваническая развязка интерфейса отсутствует.

Важно обратить внимание!

1. Через стандартные преобразователи USB-RS-232 электронные нагрузки АКТАКОМ АТН-8310 и АКТАКОМ АТН-8311 управляться от ПК не будут!
2. Подключение прибора производится через преобразователь USB-RS-232 ACE-1001 (без гальванической развязки) или АCЕ-1023 (с гальванической развязкой) и интерфейсом USB с предварительной установкой драйверов данного преобразователя.
3. Перед настройкой программного обеспечения необходимо настроить прибор. Для этого требуется войти в меню прибора, выбрать пункт «Address set» и в пункте «New» указать адрес прибора, который будет использоваться в дальнейшем при настройке программного обеспечения.
4. Работа с программным обеспечением АТН-8310-SW начинается с настройки конфигурации прибора при помощи панели инструментов. Эта панель используется при работе нескольких приборов под управлением одного компьютера или для установки параметров прибора.

Пользователь может добавить новый прибор в систему и для него необходимо установить параметры. При этом, при добавлении в систему нового прибора его название и адрес не должны совпадать с уже существующими.

Подключение электронной нагрузки производится по интерфейсу RS-232, параметры соединения через который пользователь тоже может настроить.

Важно! Скорость COM порта необходимо указать такую же, что и в свойствах виртуального COM порта на ПК. Посмотреть свойства COM порта можно в диспетчере устройств операционной системы. Address соответствует Eload Address прибора, к которому настраивается подключение.

Устанавливая положение виртуальных переключателей (Self, Off) можно задать управление от ПК.

Загрузка

• Авторизуйтесь на сайте, указав свой логин и пароль.
• Выберите из списка приобретенный прибор АКТАКОМ и введите его серийный номер в точности, как он указан на приборе – со всеми буквами, цифрами и другими знаками.
• Зарегистрируйте продукт АКТАКОМ, если это не сделано ранее.
• Примите условия Лицензионного договора.
• Введите код загрузки, который передается после оплаты счета и оформления товаро-сопроводительных документов в соответствии с действующим законодательством.

Появится ссылка для загрузки программного обеспечения. Нажмите кнопку «Загрузить» и выберите папку, в которую требуется сохранить скачиваемый файл.
