Технические характеристики, фото и видео, отзывы о АКИП-5102 - частотомер

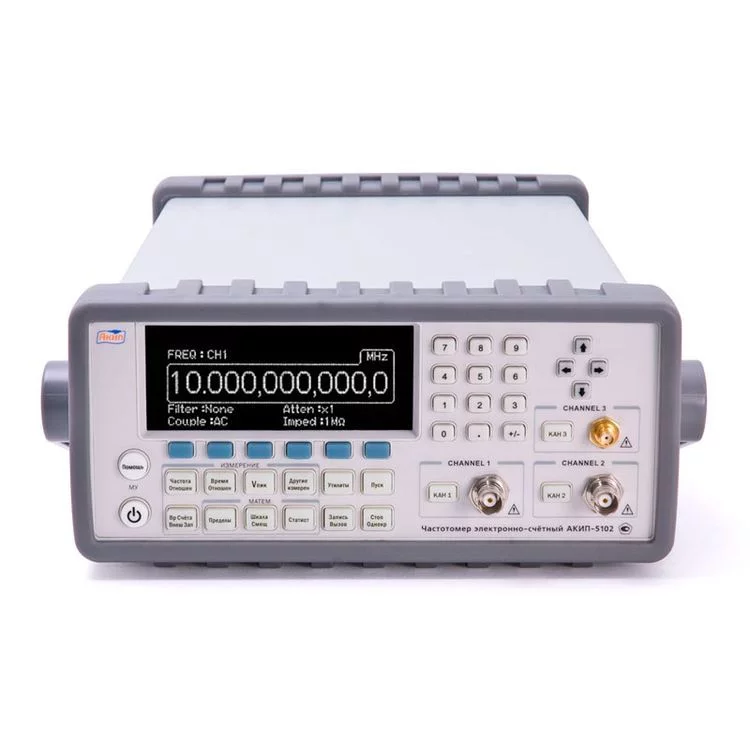

Электронно-счетный частотомер АКИП-5102

АКИП-5102 представляет собой электронно-счетный частотомер, применяемый с целью настройки, калибровки и испытания приемо-передающих трактов радиоэлектронной аппаратуры, а также настройки комплексов связи, генераторов, фильтров и других устройств. Прибор отличается превосходными метрологическими параметрами, функциональностью, доступной ценой, удобством и простотой эксплуатации.

Использование

Оборудование обеспечивает проведение большого количества измерений в различных исследовательских, измерительных и метрологических приложениях в пределах до 6-ти гигагерц. Оно снабжено целым набором стандартных и дополнительных возможностей. В частности, при помощи прибора можно исследовать частоту, период, фазовый сдвиг между сигналами, отношения частот между каналами, определять пиковое напряжение, вести счет импульсов, вычислять длительность и скважность импульсов, узнавать временные интервалы в пределах от 0,5 наносекунд до 100000 секунд, выявлять время спада или нарастания импульсов. Пользователю также доступна функция подсчета коллчество импульсов за определенный временной промежутков или непрерывный управляемый счет.

Основы действия

АКИП-5102 работает на основе технологии цифровой обработки сигнала в режиме реального времени. Благодаря ей можно одновременно анализировать поток входных данных, вычислять и получать новые сведения индикатора. Соответственно процесс измерений существенно ускоряется. Также предусмотрен режим до пусковой проверки измерений входной частоты, а именно установка нижней и верхней границы. При его участии производится настройка прибора на определенное функциональное состояние (остановку или продолжение исследований) при уходе частоты сигнала за лимитные границы. USB-порт позволяет передавать во внешний диагностический блок в не до пусковые результаты измерений частоты при выборе установки «продолжение измерений» и нарушении границ.

Оснащение

АКИП-5102 снабжен матричным экраном, отображающим всю полученную информацию, в 12-тиразрядном формате при времени счета в 1 секунду. При его участии возможно полно разрядное отображение входной частоты с временным разрешением от 40 пикосекунд. В наличии внутренняя память. В ней можно хранить до 20-ти профилей настроек управляющей панели. Интерфейсы USB, LAN и GPIB отвечают за легкую интеграцию устройства в автоматизированные измерительные системы. Управление оборудованием по локальной сети обеспечивает интерфейс дистанционного управления. Программное обеспечение частотомера предназначено для удаленного управления. Оно позволяет хранить информацию, полученную во время измерений в определенных форматах.

Особенности конструкции

В целом оборудование отличается компактными размерами и небольшим весом. Благодаря локализации передней, задней панели и управляющих органов АКИП-5102 упрощается настройка и управление прибором. Входы первого и второго канала нужны для измерения частоты и временного промежутка между сигналами в пределах от одной тысячной герца до четырехсот мегагерц. Вход третьего канала высокочастотный. Он необходим для измерения сигналов в диапазоне от трехсот семидесяти пяти мегагерц до шести гигагерц. Расширить частотный интервал третьего канала от двухсот пятидесяти мегагерц до двадцати гигагерц можно при помощи дополнительной опции.

Дополнительные возможности

Предполагает возможность применения в комплексе с внешним опорным источником высокостабильной частоты. При его участии достигается высокая измерительная точность в ходе осуществления работ по разработке и испытаниям радиоэлектронной техники, а также поверке и калибровке. На задней панели устройства располагается особый вход, на который подается сигнал источника. Опционально доступный термостатированный опорный генератор также позволяет улучшить характеристики оборудования.

КАНАЛ 1; КАНАЛ 2
Диапазон частот DC:1 мГц … 400 МГц; AC 30 Гц … 400 МГц (1 МОм), 200 кГц … 400 МГц (50 Ом)
Период 2,5 нс … 1000 с
Допуск на ЧМ 25 %
Чувствительность 20 мВскз … 5 В ac+dc (1мГц – 225 МГц), 30 мВскз … 5 В ac+dc (225 МГц – 400 МГц), 40 мВскз … 5 В ac+dc (400 МГц – 450 МГц), 80 мВпик-пик … 10 Впик-пик (длит. импульсов от 1,5 до 10 нс), 50 мВпик-пик … 10 Впик-пик (длит. импульсов > 10 нс)
Связь по входу DC или AC
Входное сопротивление  1 МОм/ 50 Ом
Входная емкость  24 пФ (ATTx1,1 МОм), 15 пФ (ATTx10,1 МОм)
Фильтр НЧ До 100 кГц (–20 дБ для частот > 1 МГц)
ВХОДНОЙ УРОВЕНЬ
Защита по входу 50 Ом - 12 Вскз (DC… 400 МГц); 1 МОм - 350 В dc+ас пиковое (0 … 100 кГц); 12 Вскз (100 кГц … 400 МГц)
Аттенюатор ×10 – для режима измерения напряжения и триггера
КАНАЛ 3
Диапазон частот 375 МГц … 6 ГГц
Входное сопротивление 50 Ом
Чувствительность От -16 дБм до +15 дБм
Связь по входу AC
Защита по входу +25 дБм, до ±12 В dc
КАНАЛ 3
Диапазон частот 250 МГц … 20 ГГц
Входное сопротивление 50 Ом
Чувствительность от -13 дБм до +23 дБм
Связь по входу AC
Защита по входу  +26 дБм, до ±24 В dc
ОПОРНЫЙ ГЕНЕРАТОР 10 МГЦ

Тип ОГ Стандартный: ± 1×10-6;

Опция 100 (термостатированный ОГ): ± 2 x 10-7 ;

Опция 101 (термостатированный ОГ) ± 5 x 10-8;

Опция FE-5680A (стандарт частоты рубидиевый): ± 5 x 10-10

ИЗМЕРИТЕЛЬНЫЕ ФУНКЦИИ
Временные интервалы (кан. 1 и 2) -0,5 нс … 105 с, разрешение 40 пс
Длительность импульса (кан. 1) 1,5 нс … 105 с, разрешение 40 пс
Фазовый сдвиг (кан. 1, 2, 3) -180° … +360°
Время нарастания (кан. 1) 2 нс … 105 с, разрешение 40 пс
Коэффициент заполнения (кан. 1)  0,000001 … 0,999999, длительность импульсов >1 нс
Отношение частот Кан1 / Кан2, Кан1 / Кан3, Кан2 /Кан1, Кан3 / Кан1
Счет импульсов (кан. 1) 0 … 1015
Пиковое напряжение -5,1 В … +5,1 В, разрешение 2,5 мВ
ДИСПЛЕЙ
Разрешение по частоте 12 разрядов (время счета – секунда)
Разрядность индикатора Максимально 12
ОБЩИЕ ДАННЫЕ
Интерфейс USB, LAN, GPIB (опция)
Память 20 профилей настроек (запись/вызов)
Напряжение питания 100 / 240 В ±10 % (50 / 60 Гц); 100 В / 120 В ±10 % (400 Гц); 30 Вт
Габаритные размеры (ШхВхГ) 215 × 89 × 347 мм
Масса 3,1 кг
  • Прибор,
  • шнур питания,
  • кабель USB,
  • РЭ.
