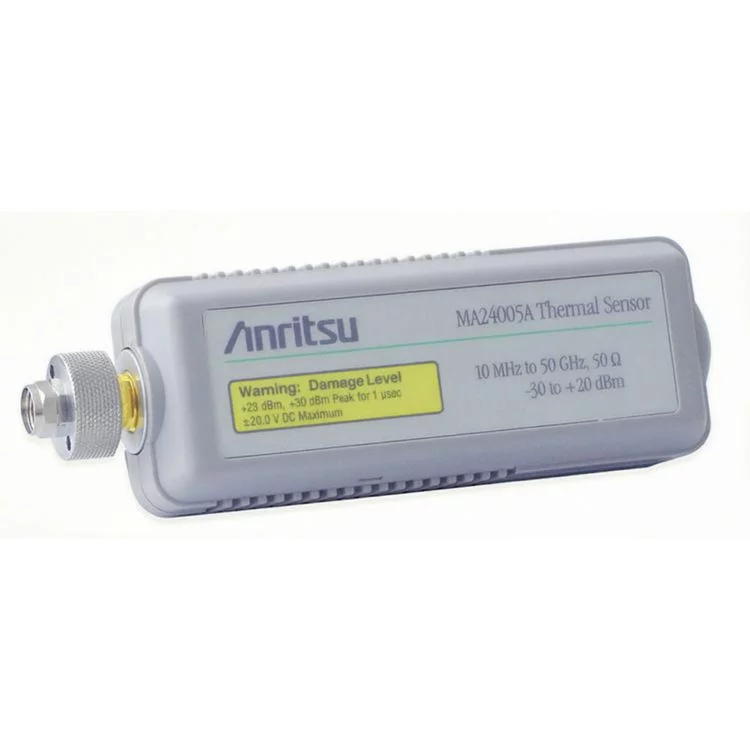

Термодатчик Anritsu серии MA2400xA

Линейка термоэлектрических датчиков Anritsu MA2400xA – высокоточные измерительные сенсоры, которые предназначены для определения истинной средней мощности сигналов с произвольной формой в коаксиальных трактах. Принцип действия основывается на использовании элементов Зеебека, где термоградиент и миграция зарядов между разнородными металлами создают напряжение, пропорциональное поглощенной электромагнитной энергии. Данная модель используется для исследований в метрологических лабораториях, при аттестации линий СВЧ и контроле параметров импульсов на предприятиях радиоэлектронной промышленности.

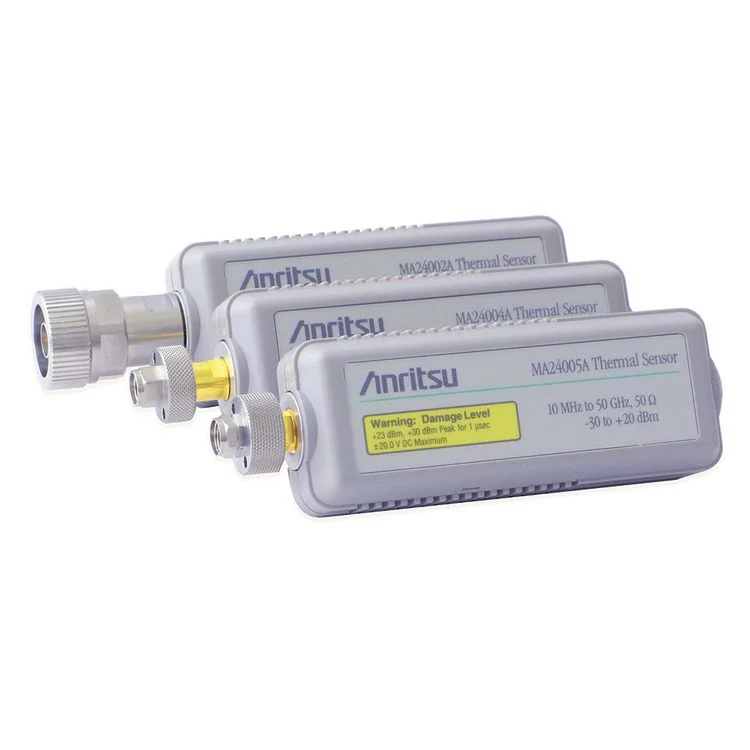

Модельный ряд включает варианты с коннекторами N, K и V для работы до 18, 40 и 50 ГГц.

Преимущества

• Коррекция нелинейности.
• Энергонезависимая память.
• Резиновые накладки.
• Качественные компоненты.
• Длительный срок службы.

Изделие обеспечивается питанием от измерителя мощности ML2430A через соединительный кабель длиной 1,5 метра. Собственные индикаторы и органы управления на корпусе отсутствуют.

Особенности

Гексагональная гайка на разъеме для затяжки калиброванным динамометрическим ключом, обеспечивающая повторяемость соединений и предотвращающая повреждения.

Восемь пользовательских таблиц для компенсации потерь в аттенюаторах и направленных ответвителях с автоматическим применением поправок при калибровке.

Оптимальный коэффициент стоячей волны обеспечивает минимальное рассогласование в измерительном канале.
