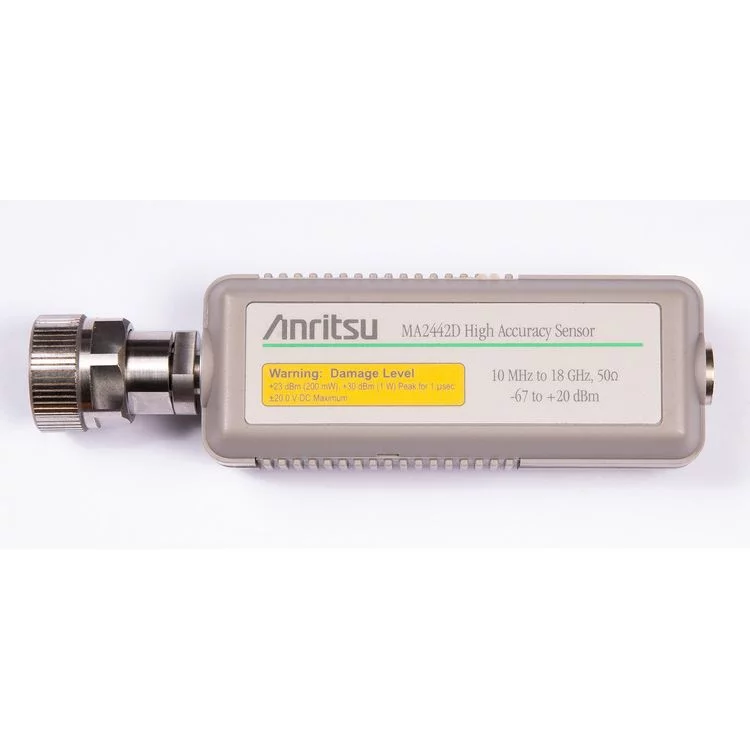

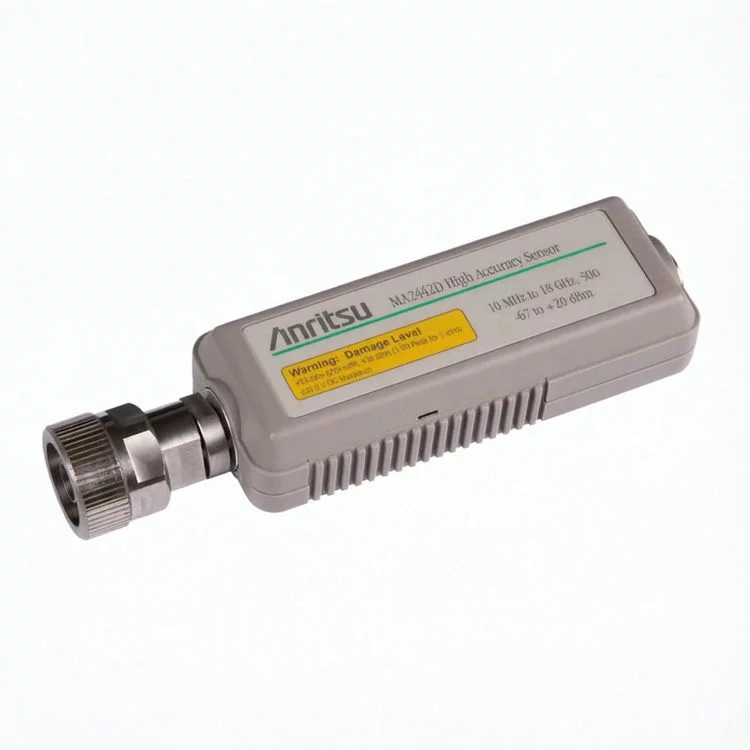

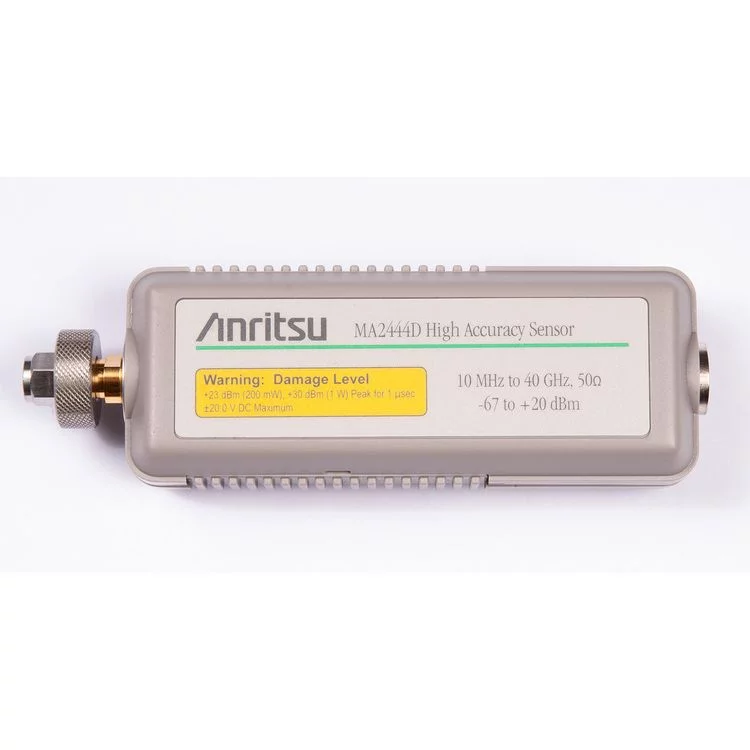

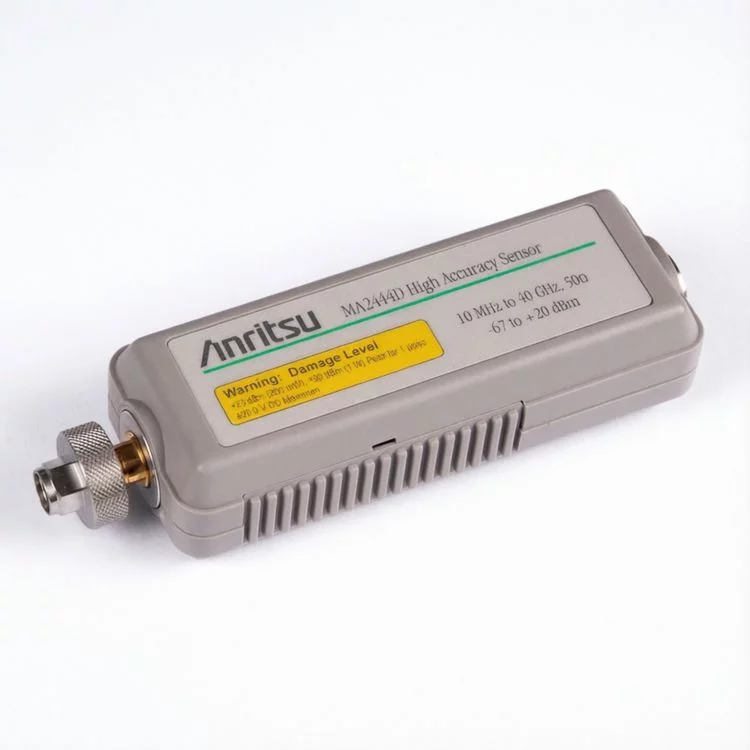

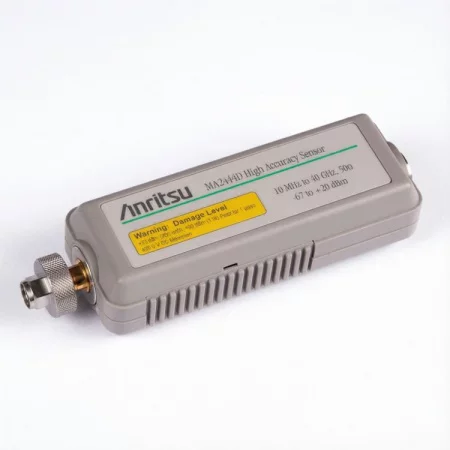

Высокоточный диодный датчик Anritsu серии MA244xD

Серия диодных датчиков Anritsu MA244xD – высокоточные измерительные устройства, которые предназначены для исследования мощностных характеристик непрерывных и TDMA-импульсов. Принцип функционирования основывается на определении ВЧ-колебаний с использованием малошумящих диодов Шоттки с без смещения, образующих двухполупериодный выпрямитель и фильтр огибающей. Время нарастания 4 мкс достаточно для корректного вычисления сигналов стандарта GSM. Данная модификация применяется в лабораторных организациях, при диагностировании базовых систем и диагностике показателей телекоммуникационной аппаратуры.

Модельный ряд содержит варианты с коннекторами N, K и V для работы до 18, 40 и 50 ГГц.

Преимущества

• Эффективная линейность.
• Оперативный отклик.
• Частотное разнообразие.
• Интегрированное ПЗУ.
• Долгий срок эксплуатации.

Изделие снабжается питанием от совместимых анализаторов мощности серии ML2430 через интерфейсный шнур, по которому передаются величины и калибровочные значения. Собственные элементы отображения и управления на корпусе отсутствуют.

Особенности

Большая чувствительность для фиксации сверхслабых команд без вспомогательных усилителей во входном канале.

Разъем с шестигранной гайкой для затяжения динамометрическим ключом, гарантирующие устойчивость соединения и предохранение от механических повреждений.

Противоскользящие рифления на боковых плоскостях для предотвращения случайного выскальзывания.
