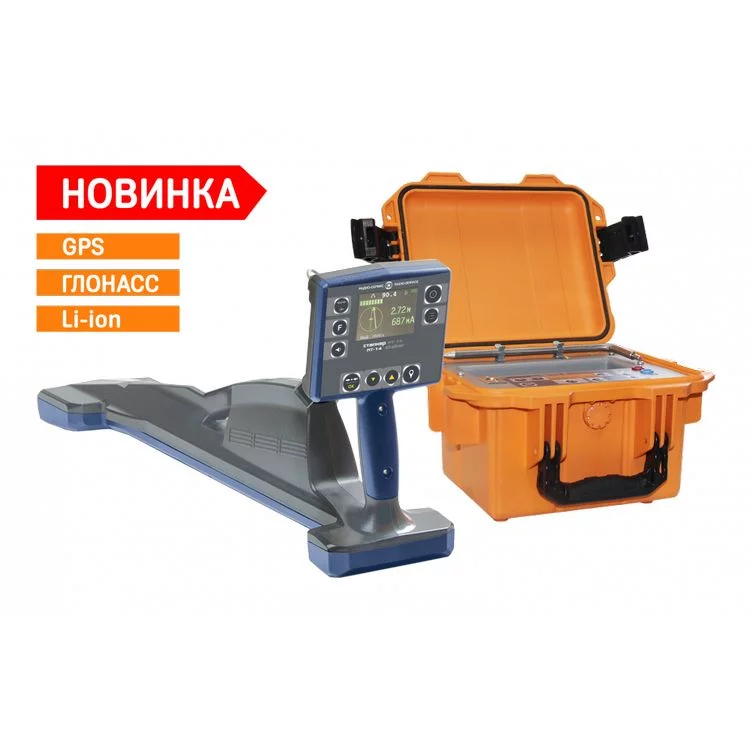

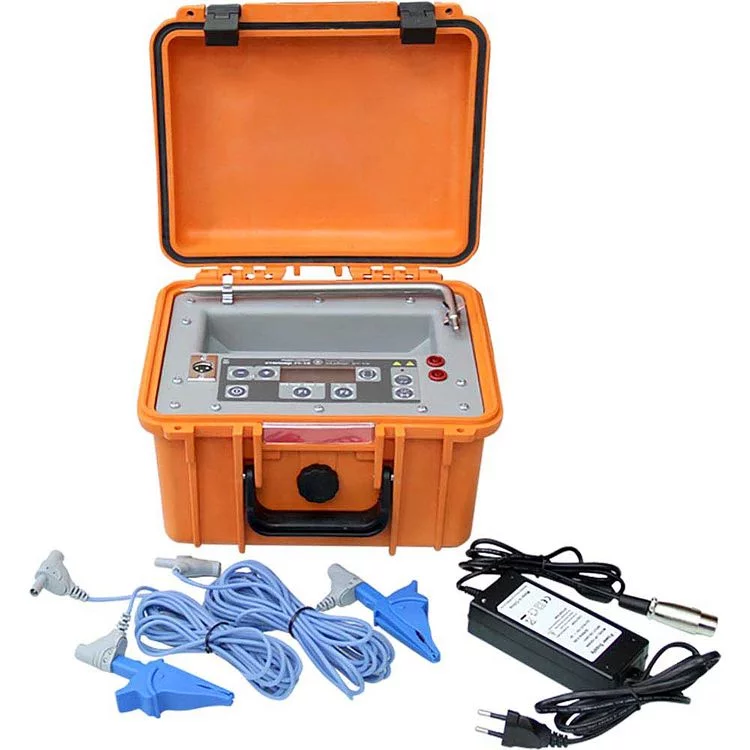

Трассопоисковый комплекс «Сталкер 15-14» с модулем GPS/ГЛОНАСС (Li-Ion)

Комплекс «Сталкер 15-14» – трассопоисковое оборудование, которое используется для определения конфигурации кабельных линий и трубопроводов, глубины залегания и мест повреждения изоляции коммуникаций. Эффективная работа обеспечивается использованием двух независимых приборов: генератора ГТ-15 для подачи в исследуемые линии токовых сигналов в форме модифицированного синуса и приемника ПТ-14 для поиска и локализации переменного электромагнитного поля, образующегося активными или пассивными частотами. Данная конфигурация находит свое применение при проведении строительных и восстановительных работ в областях жилищно-коммунального хозяйства, электроэнергетики, телекоммуникации и в нефтегазовой промышленности.

Преимущества

• Встроенный модуль спутниковой навигации GPS/ГЛОНАСС для привязки полученной информации к координатам местности и времени.
• Энергонезависимая память для сохранения результатов исследований.
• Bluetooth-подключение к внешнему компьютеру или мобильному устройству для передачи и анализа данных.
• Определение направления тока и расположения трасс с указанием отклонения от их оси в режимах «острого максимума» и «минимума».

Питание генератора осуществляется от встроенного герметичного необслуживаемого свинцово-кислотного аккумулятора (12 В, 7 А/ч) или от стороннего источника постоянного тока (12 В). Локатор обеспечивается энергией от литий-ионного (Li-Ion) аккумулятора (7,2 В, 4000–4200 мАч) или от шести сменных батарей формата АА. Функции самоотключения при снижении напряжения и индикации уровня заряда.

Особенности

Информативный жидкокристаллический дисплей с яркой подсветкой. Возможность установки мягкого солнцезащитного козырька.

Пылевлагозащищенный корпус из ударопрочный пластика не подвержен деформации и обеспечивает эксплуатацию в неблагоприятных погодно-климатических условиях.

Плотный чехол приемника для надежного хранения и безопасной транспортировки.

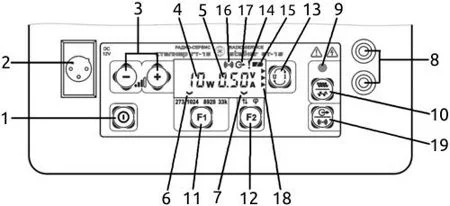

Общий вид панели управления генератора

1. Включение/выключение питания.
2. Разъем блока питания для зарядки аккумуляторов или работы от сетевого адаптера 12 В.
3. Выходная мощность выше/ниже.
4. Индикация значений выходной мощности.
5. Значения выходного тока (A)/напряжения (V).
6. Указатель номинальных значений формируемых частот.
7. Индикация отображения выбора двойной частоты.
8. Выходные гнезда для подключения к нагрузке. При подключении к коммуникациям напрямую, заземляющий штырь подключается к нижнему гнезду.
9. Индикатор состояния выходного сигнала генератора.
10. Непрерывный/импульсный режимы генерации.
11. Выбор частоты сигнала.
12. Выбор типа сигнала двойной частоты.
13. Выбор отображаемого параметра: напряжение/ток.
14. Индикация состояния внешнего источника питания.
15. Индикация состояния внутреннего аккумулятора.
16. Сигнал от встроенного индуктора.
17. Сигнал через выходные гнезда.
18. Зарядка внутреннего аккумулятора.
19. Подача сигнала: встроенный индуктор/подключение к выходным гнездам напрямую.

Внешний вид приемника

1. Порт для сетевого адаптера 12 В/0,5 А.
2. Разъем для наушников.
3. Крышка аккумуляторного отсека.
4. Порт для подсоединения сменных датчиков.

Панель управления приемника

1. Клавиша «Вкл./Выкл.» – включение/отключение питания.
2. Клавиша «МЕНЮ» – вход в меню/выход из него.
3. ЖК-дисплей.
4. Сохранение параметров на экране/GPS-координат для отправки на компьютер.
5. Кнопка ▲ – регулировка усиления выше/вверх по меню.
6. Кнопка ▼ – регулировка усиления ниже/вниз по меню.
7. Клавиша «⇒•⇐ / ОК» – выбор оптимального усиления (при данном уровне сигнала в каналах ТРАССА/ДАТЧИК)/распознование глубины залегания и параметров тока при отключенной функции автоизмерения/активация/отключение подсвеченной опции.
8. Кнопка регулировки уровня громкости.
9. Клавиша «F» – смена частот работы.
10. Клавиша «Режим» – смена режима поиска/в режиме «ТРАССА-ДАТЧИК» переключает контрольные зоны для изменения частот работы и усиления на этих каналах.
