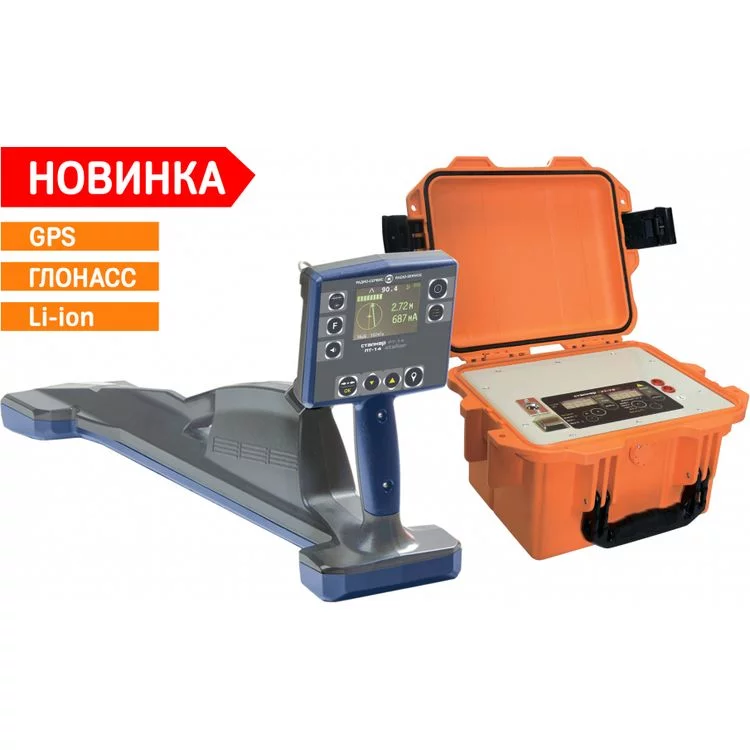

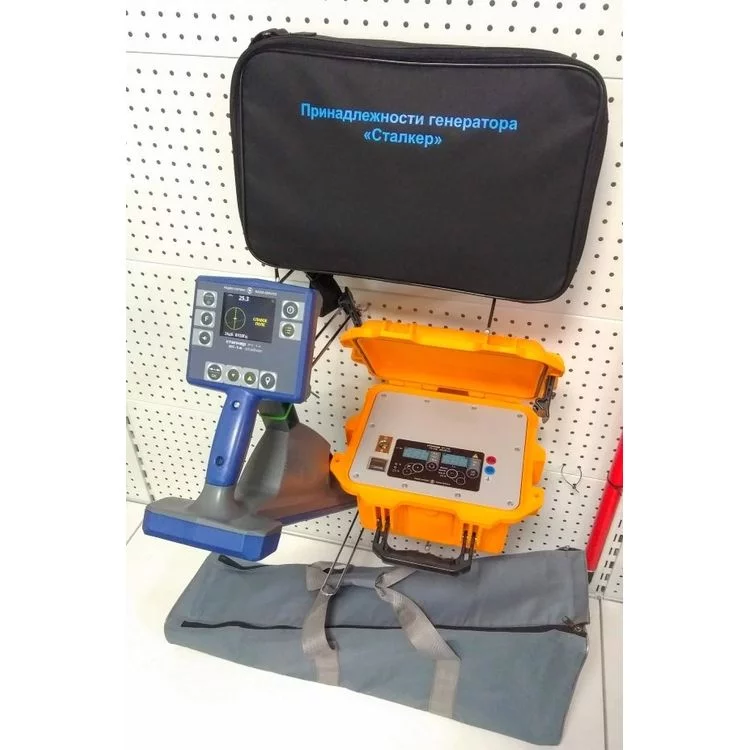

Трассопоисковый комплекс «Сталкер 75-14» с модулем GPS/ГЛОНАСС (Li-Ion)

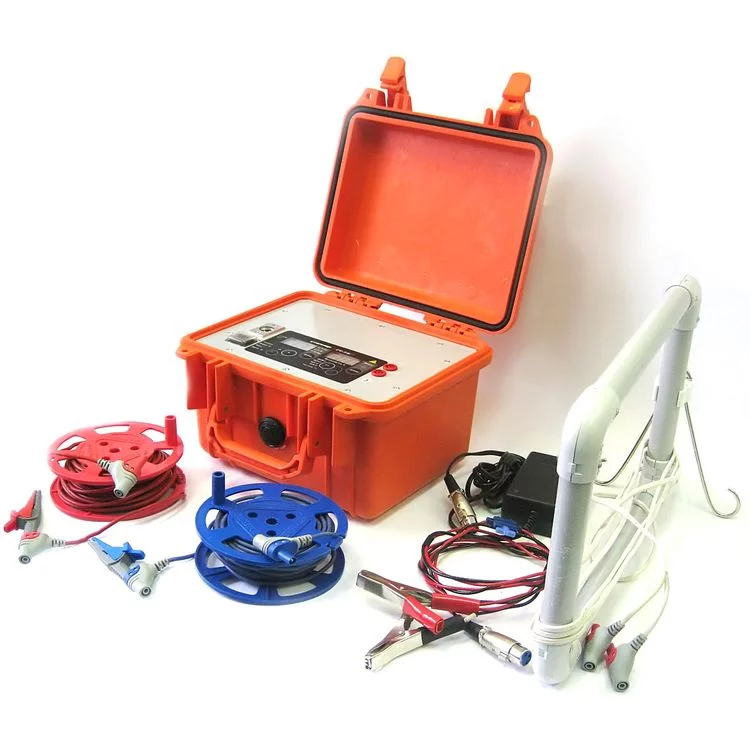

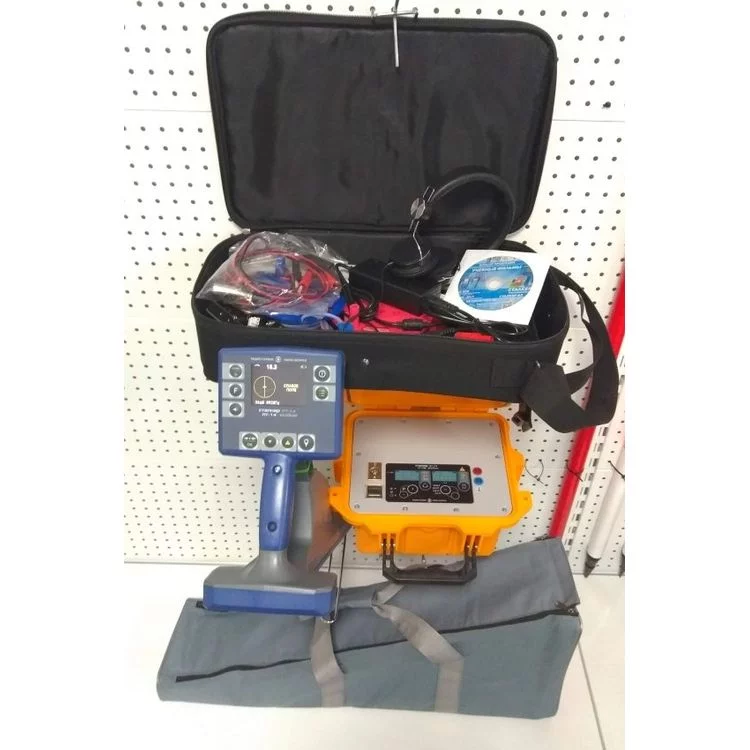

Комплекс «Сталкер 75-14» – трассопоисковое оборудование, которое применяется для определения расположения и идентификации трубопроводов и кабельных трасс, глубины залегания и мест повреждения изоляции коммуникаций. Эффективная работа обеспечивается использованием двух независимых приборов: генератора ГТ-75 для подачи в исследуемые линии токовых сигналов синусоидальной формы и приемника ПТ-14, который улавливает электромагнитные волны в заданном частотном диапазоне, обрабатывает их цифровым процессором и отображает полученные значения. Данная конфигурация используется при проведении строительных и восстановительных работ, при обслуживании городской инфраструктуры, при поиске систем электроэнергетики и телекоммуникации.

Преимущества

• Внутренний модуль спутниковой навигации GPS/ГЛОНАСС для привязки полученной информации к координатам местности и времени.
• Энергонезависимая память для сохранения 10000 результатов исследований.
• Bluetooth-соединение к внешнему мобильному устройству или персональному компьютеру для передачи и анализа данных.
• Дистанционное управление генератором через сеть сотовой связи GSM.
• Пять рабочих частот и регулируемая выходная мощность генератора.

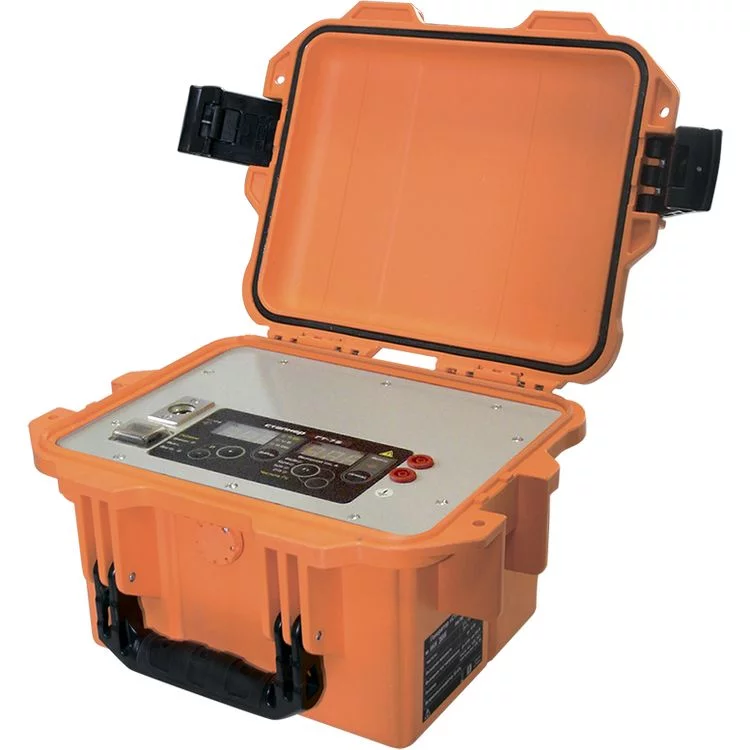

• Пылевлагозащищенный корпус из ударопрочных материалов не подвержен деформации и обеспечивает эксплуатацию в неблагоприятных погодно-климатических условиях.

Питание генератора осуществляется от двух встроенных герметичных необслуживаемых свинцово-кислотных аккумуляторов (12 В, 7 А/ч) или от стороннего источника постоянного тока (12 В). Локатор обеспечивается энергией от литий-ионного (Li-Ion) аккумулятора (7,2 В, 4000–4200 мАч) или от шести сменных батарей формата АА. Настраиваемый интервал автовыключения.

Особенности

Органы управления и разъемы подключения проводов расположены на лицевой стороне, защищены от засорения и не подвержены износу.

Программное обеспечение «Stalker-terminal» для операционных систем Windows/Android позволяет принимать, просматривать и редактировать треки с информацией.

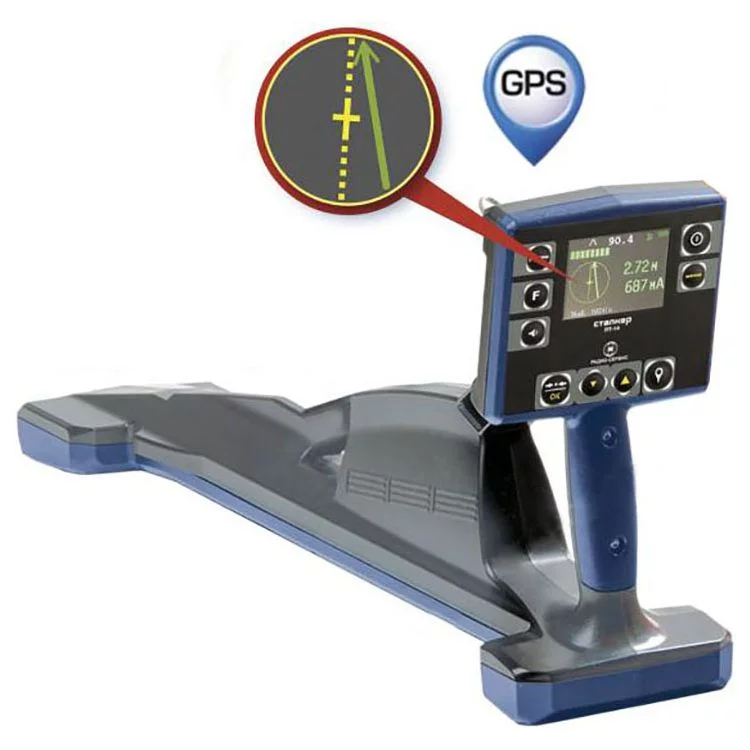

Функция «Компас» для схематического отображения каналов на экране и дальнейшего картографического анализа.

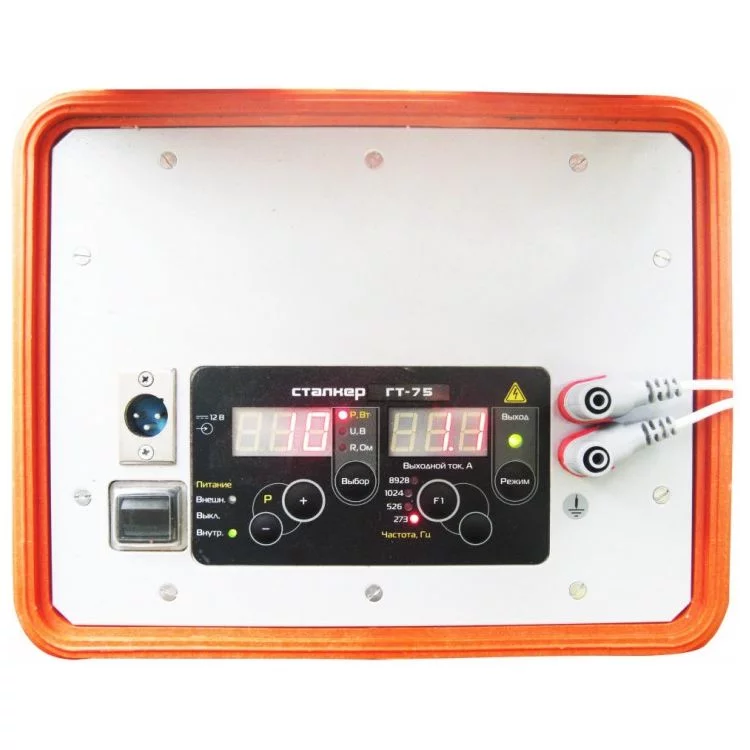

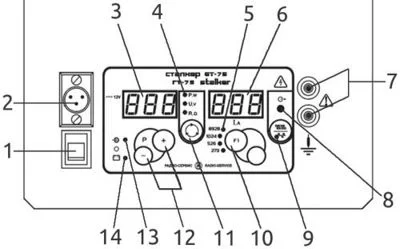

Общий вид панели управления генератора

1. Трехпозиционный переключатель включения/выключения питания.
2. Разъем для зарядки аккумуляторов или работы от сетевого адаптера 12 В.
3. Универсальный индикатор.
4. Индикация выбранных единиц измерения (мощность (P), напряжение на нагрузке (U), сопротивление нагрузки (R)).
5. Выбранные номинальные значения формируемых частот.
6. Показатели тока на выходе.
7. Выходные гнезда для подключения к нагрузке. При подключении напрямую к коммуникациям, заземляющий штырь подключается к нижнему разъему.
8. Индикация состояния выходного сигнала.
9. Режимы генерации: непрерывный/импульсный
10. Переключение рабочих частот сигнала.
11. Отображение параметров: мощность/напряжение/сопротивление.
12. Регулировка выходной мощности.
13. Состояние внешнего источника питания.
14. Состояние встроенной аккумуляторной батареи.

Внешний вид приемника

1. Порт для сетевого адаптера 12 В/0,5 А.
2. Разъем для наушников.
3. Крышка аккумуляторного отсека.
4. Порт для подсоединения сменных датчиков.

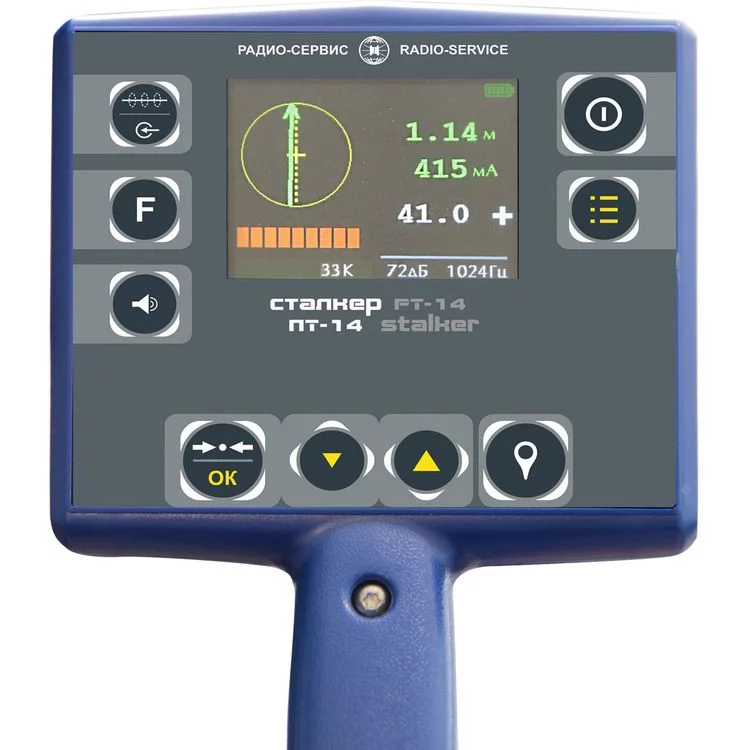

Панель управления приемника

1. Клавиша «Вкл./Выкл.» – включение/отключение питания.
2. Клавиша «МЕНЮ» – вход в меню/выход из него.
3. ЖК-дисплей.
4. Сохранение параметров на экране/GPS-координат для отправки на компьютер.
5. Кнопка ▲ – регулировка усиления выше/вверх по меню.
6. Кнопка ▼ – регулировка усиления ниже/вниз по меню.
7. Клавиша «⇒•⇐ / ОК» – выбор оптимального усиления (при данном уровне сигнала в каналах ТРАССА/ДАТЧИК)/распознование глубины залегания и параметров тока при отключенной функции автоизмерения/активация/отключение подсвеченной опции.
8. Кнопка регулировки уровня громкости.
9. Клавиша «F» – смена частот работы.
10. Клавиша «Режим» – смена режима поиска/в режиме «ТРАССА-ДАТЧИК» переключает контрольные зоны для изменения частот работы и усиления на этих каналах.
