Трассопоисковый комплекс «Сталкер 80-12»

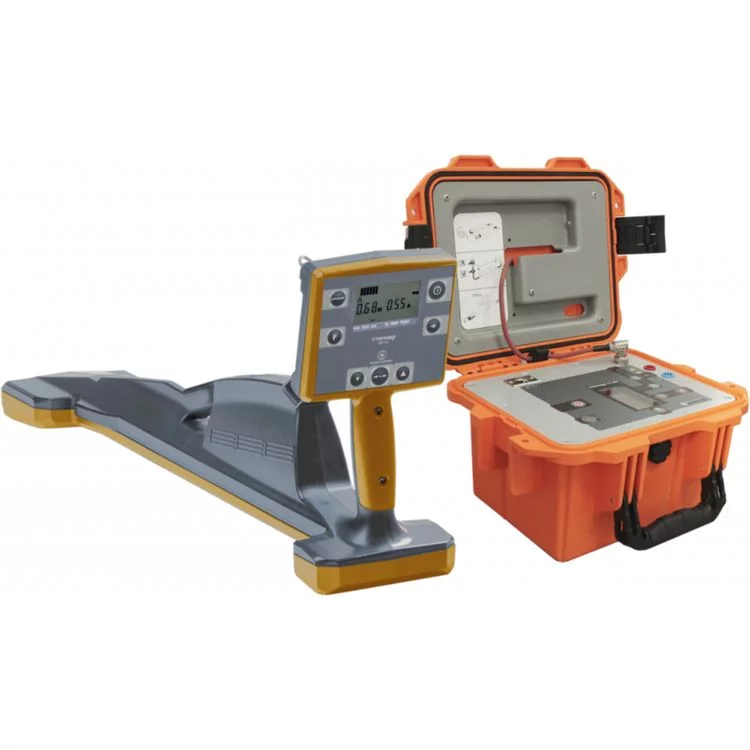

Комплекс «Сталкер 80-12» – трассопоисковая аппаратура, которая используется для определения заданного расположения и глубинных характеристик пролегания коммуникационных линий, мониторинга участков местности до начала осуществления земляных работ. Эффективная работа обеспечивается использованием двух приборов: генератора ГТ-80, который преобразует энергию источника питания в импульс переменного тока и подает в исследуемые трассы поисковые сигналы, и приемника ПТ-12, улавливающего электромагнитные волны в заданном частотном диапазоне, обрабатывающего их цифровым процессором и отображающего полученные значения. Данный комплект применяется при проведении строительных и восстановительных работ, при обслуживании городской инфраструктуры, при поиске систем электроэнергетики и телекоммуникации.

Преимущества

• Оперативное автосогласование с нагрузкой.
• Дистанционное регулирование генератором через сеть сотовой связи GSM.
• Пассивная радиочастота для нахождения коммуникаций без генератора.
• Возможность корректировки тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.
• Функция отложенного запуска.

Питание генератора осуществляется от двух встроенных герметичных необслуживаемых свинцово-кислотных аккумуляторов (6 В, 12 А/ч) или от стороннего источника постоянного тока (12 В). Локатор обеспечивается энергией от никель-металлогидридного (Ni-Mh) аккумулятора (6 В, 2000 мАч) или от пяти сменных батарей формата АА. Настраиваемые режимы автовыключения.

Особенности

Информативный жидкокристаллический антибликовый дисплей приемника с яркой подсветкой.

Органы управления, экран и разъемы подключения кабелей размещены на лицевой стороне генератора и защищены от засорения.

Пылевлагозащищенные корпуса из ударопрочного пластика не подвержены деформации и обеспечивают эксплуатацию в неблагоприятных погодно-климатических условиях.

Передняя панель генератора

1. Кнопка включения/выключения.
2. Разъем подключения блока питания для зарядки встроенных аккумуляторов или работы от внешнего источника «12 В».
3. Гнездо подключения встроенного индуктора.
4. Индикатор генерации на гнездо подключения встроенного индуктора.
5. 5*. Гнезда «Выход» для подключения к нагрузке. При прямом подключении к коммуникации штырь заземления подключать к гнезду 5*.
6. Кнопка выбора способа подачи сигнала: от встроенного индуктора или прямое подключение к гнездам «Выход».
7. Индикатор генерации на гнезда «Выход».
8. Кнопка установки непрерывного или импульсного режимов генерации.
9. Кнопки уменьшения/увеличения выходной мощности или тока. В меню кнопки выполняют функцию движения вниз или вверх соответственно.
10. Кнопка выбора частоты сигнала. В меню кнопка выполняет функцию подтверждения выбранного действия.
11. Кнопка входа / выхода из меню генератора.

Индикатор генератора

1. Значение частоты выходного сигнала (Гц).
2. Значение выходной мощности (P) или максимального допустимого тока (Im).
3. Значение напряжения на гнездах «Выход».
4. Значение выходного тока.
5. Уровень напряжения питания.
6. Символ активации режима дистанционного управления генератором (включен Bluetooth- модуль генератора).
7. Символ подачи сигнала от встроенного индуктора.
8. Символ подачи сигнала через гнезда «Выход».

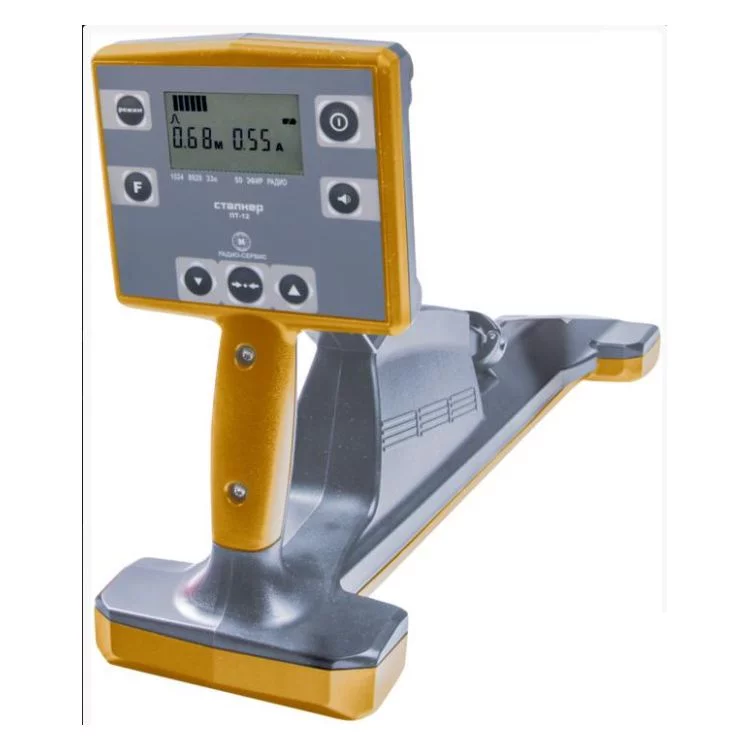

Внешний вид приемника

1. Гнездо для подключения блока питания.
2. Гнездо для подключения головных телефонов.
3. Крышка батарейного отсека.

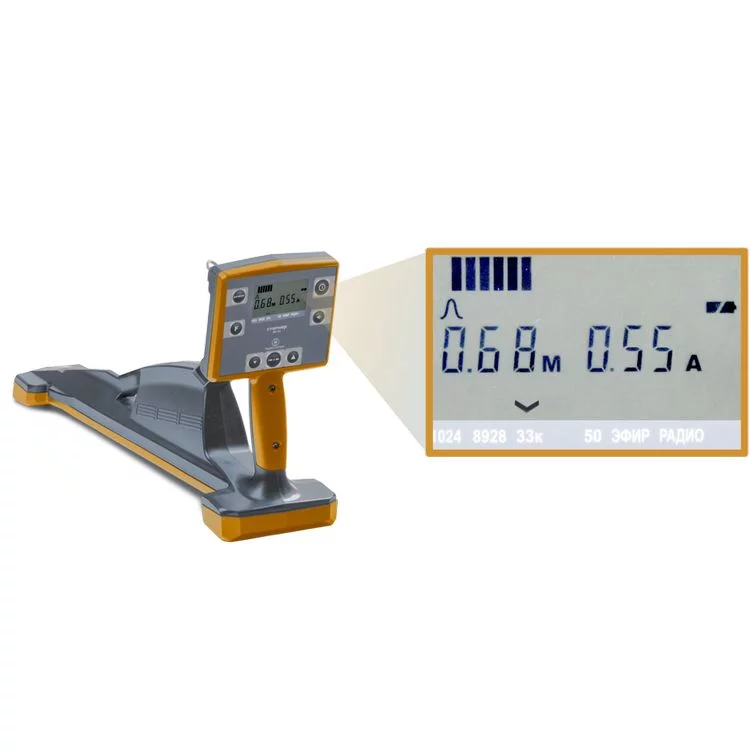

Передняя панель приемника

1. Кнопка включения/выключения приемника.
2. Индикатор.
3. Кнопка изменения громкости (5 уровней громкости и выключение звука).
4. Кнопка увеличения усиления.
5. Кнопка «⇒•⇐» – установка оптимального усиления для данного уровня сигнала.
6. Кнопки уменьшения усиления.
7. Кнопка «F» – переключение рабочих частот.
8. Рабочая частота приемника.
9. Глубина залегания коммуникации или уровень усиления (в дБ).
10. Кнопка «РЕЖИМ» – выбор режима поиска: «Острый максимум», «Пологий максимум» или «Минимум».
11. Символы отображения режима поиска.
12. Шкала относительного уровня входного сигнала.
13. Значение тока в коммуникации.
14. Индикатор перегрузки входных каскадов.
15. Индикатор состояния источника питания.
