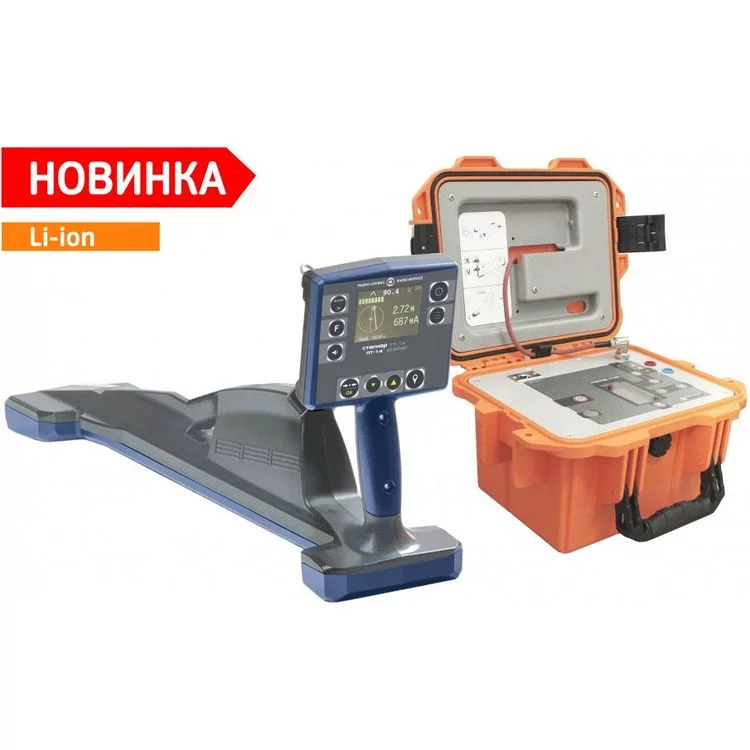

Трассопоисковый комплекс «Сталкер 80-14» (Li-Ion)

Комплекс «Сталкер 80-14» – трассопоисковое оборудование, которое применяется для обследования кабельных коммуникаций и трубопроводов, определения заданного расположения и глубинных параметров пролегания линий и силы протекающего по ним тока, локализации мест повреждения изоляции трасс. Эффективная работа обеспечивается использованием двух приборов: генератора ГТ-80 для подачи в исследуемые линии поисковых сигналов, и приемника ПТ-14, который фиксирует электромагнитные импульсы в заданном частотном диапазоне, обрабатывает их цифровым процессором и отображает полученные величины. Данная конфигурация находит свое применение при проведении строительных и восстановительных работ в областях жилищно-коммунального хозяйства, электроэнергетики, телекоммуникации и в нефтегазовой промышленности.

Преимущества

• Энергонезависимая память для записи 10000 результатов исследований.
• Bluetooth-соединение к внешнему мобильному устройству или персональному компьютеру для передачи и анализа данных.
• Возможность использования смартфона в качестве внешнего модуля GPS/ГЛОНАСС.
• Дистанционное регулирование генератором через сеть сотовой связи GSM.
• Пассивная радиочастота для нахождения коммуникаций без генератора.
• Функция «Компас» для схематического отображения каналов на экране и дальнейшего картографического анализа.
• Позиционирование высокой точности (до 1 см) совместно кинематической системой GPS.

Питание генератора осуществляется от двух встроенных герметичных необслуживаемых свинцово-кислотных аккумуляторов (6 В, 12 А/ч) или от стороннего источника постоянного тока (12 В). Локатор обеспечивается энергией от литий-ионного (Li-Ion) аккумулятора (7,2 В, 4000–4200 мАч) или от шести сменных батарей формата АА.

Особенности

Информативный жидкокристаллический дисплей с яркой подсветкой. Возможность установки мягкого солнцезащитного козырька.

Программное обеспечение «Stalker-terminal» (Windows/Android) для просмотра и редактирования треков с информацией.

Наглядный указатель положения трассы.

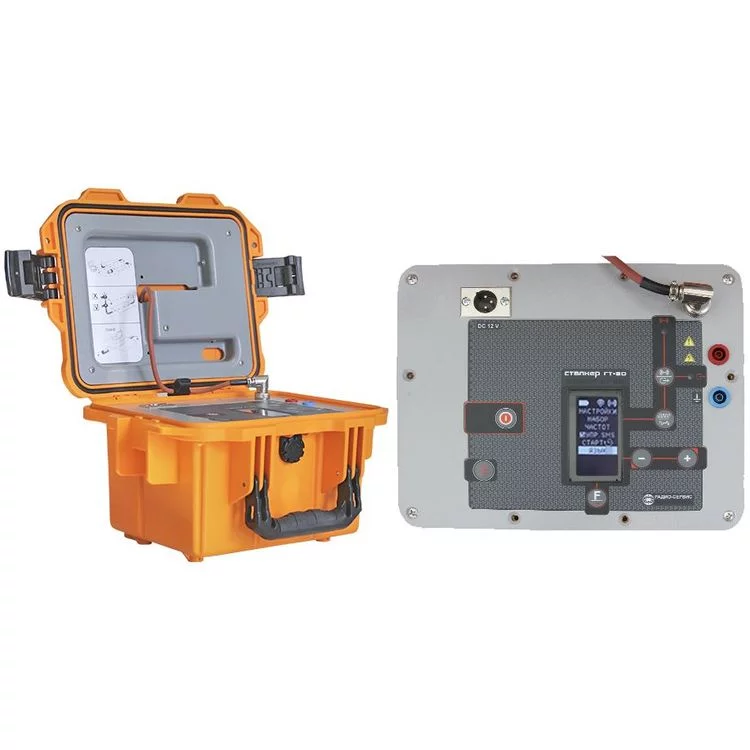

Передняя панель генератора

1. Кнопка включения/выключения.
2. Разъем подключения блока питания для зарядки встроенных аккумуляторов или работы от внешнего источника «12 В».
3. Гнездо подключения встроенного индуктора.
4. Индикатор генерации на гнездо подключения встроенного индуктора.
5. 5*. Гнезда «Выход» для подключения к нагрузке. При прямом подключении к коммуникации штырь заземления подключать к гнезду 5*.
6. Кнопка выбора способа подачи сигнала: от встроенного индуктора или прямое подключение к гнездам «Выход».
7. Индикатор генерации на гнезда «Выход».
8. Кнопка установки непрерывного или импульсного режимов генерации.
9. Кнопки уменьшения/увеличения выходной мощности или тока. В меню кнопки выполняют функцию движения вниз или вверх соответственно.
10. Кнопка выбора частоты сигнала. В меню кнопка выполняет функцию подтверждения выбранного действия.
11. Кнопка входа / выхода из меню генератора.

Индикатор генератора

1. Значение частоты выходного сигнала (Гц).
2. Значение выходной мощности (P) или максимального допустимого тока (Im).
3. Значение напряжения на гнездах «Выход».
4. Значение выходного тока.
5. Уровень напряжения питания.
6. Символ активации режима дистанционного управления генератором (включен Bluetooth- модуль генератора).
7. Символ подачи сигнала от встроенного индуктора.
8. Символ подачи сигнала через гнезда «Выход».

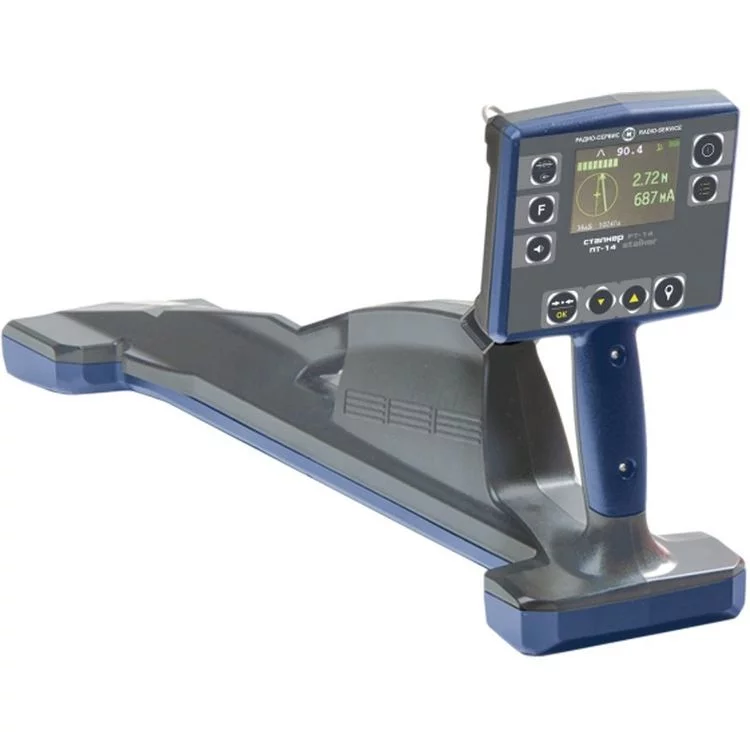

Внешний вид приемника

1. Порт для сетевого адаптера 12 В/0,5 А.
2. Разъем для наушников.
3. Крышка аккумуляторного отсека.
4. Порт для подсоединения сменных датчиков.

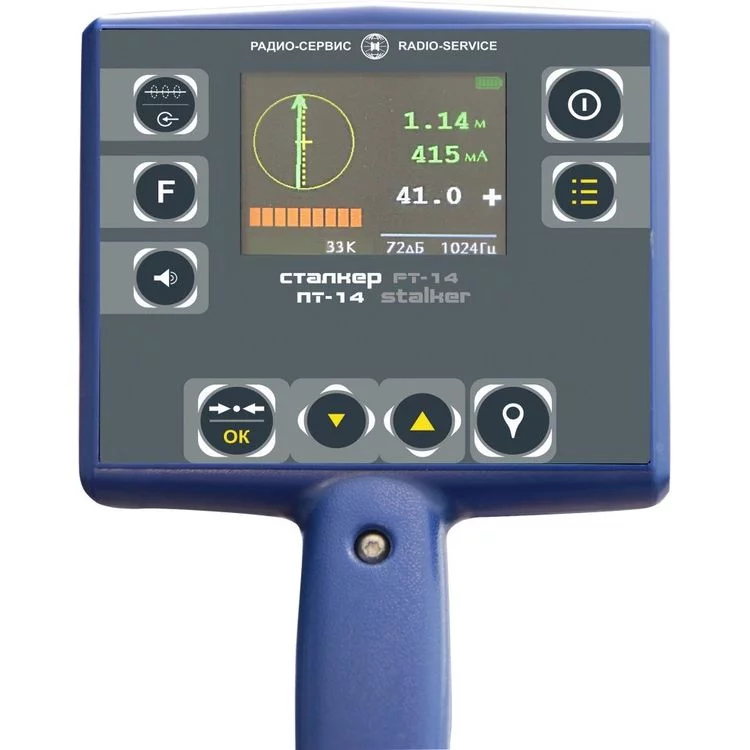

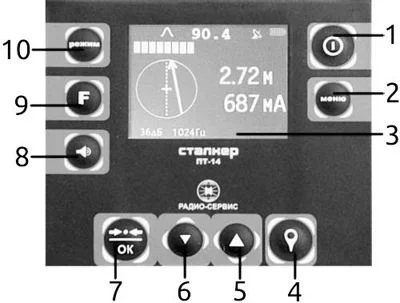

Панель управления приемника

1. Клавиша «Вкл./Выкл.» – включение/отключение питания.
2. Клавиша «МЕНЮ» – вход в меню/выход из него.
3. ЖК-дисплей.
4. Сохранение параметров на экране/GPS-координат для отправки на компьютер.
5. Кнопка ▲ – регулировка усиления выше/вверх по меню.
6. Кнопка ▼ – регулировка усиления ниже/вниз по меню.
7. Клавиша «⇒•⇐ / ОК» – выбор оптимального усиления (при данном уровне сигнала в каналах ТРАССА/ДАТЧИК)/распознование глубины залегания и параметров тока при отключенной функции автоизмерения/активация/отключение подсвеченной опции.
8. Кнопка регулировки уровня громкости.
9. Клавиша «F» – смена частот работы.
10. Клавиша «Режим» – смена режима поиска/в режиме «ТРАССА-ДАТЧИК» переключает контрольные зоны для изменения частот работы и усиления на этих каналах.

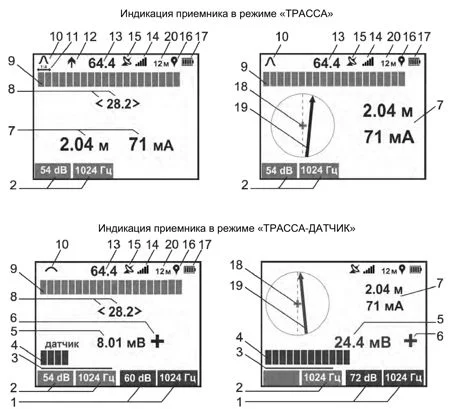

Индикация экрана приемника

1. Усиление и рабочая частота приемника в канале «ДАТЧИК».
2. Усиление и рабочая частота приемника в канале «ТРАССА».
3. Указатель активной зоны при смене усиления или рабочей частоты для каналов «ТРАССА» и «ДАТЧИК». Смена активной зоны осуществляется коротким нажатием кнопки «РЕЖИМ».
4. Шкала относительного уровня сигнала по входу гнезда «ДАТЧИК».
5. Значение напряжения по входу гнезда «ДАТЧИК» в «Вольтах» или в «дБ».
6. Относительная полярность разности потенциалов по входу гнезда «ДАТЧИК», вызванных токами утечки.
7. Значения глубины залегания коммуникации, а также значение тока, протекающего в коммуникации.
8. Уровень входного сигнала с магнитной антенны в «дБ» и шкала относительного уровня входного сигнала (шкала «минимум») при поиске по «минимуму» с указанием направления к коммуникации.
9. Шкала относительного уровня входного сигнала (шкала «максимум») при поиске по «максимуму».
10. Символ работы по «острому» или «пологому» максимуму.
11. Символ работы с растяжкой шкалы.
12. Символ направления тока: «↑» – от генератора, «↓» – к генератору.
13. Уровень входного сигнала с нижней магнитной антенны в «дБ» при поиске по «максимуму».
14. Индикатор уровня громкости.
15. Символ состояния связи с GPS модулем.
16. Символ записи в трек – отображается в момент записи.
17. Символ уровня заряда источника питания «БАТАРЕЯ».
18. Положение и ось приемника.
19. В режиме «ТРАССА» и «ТРАССА-ДАТЧИК» указатель положения трассы.
20. Пройденная дистанция.
