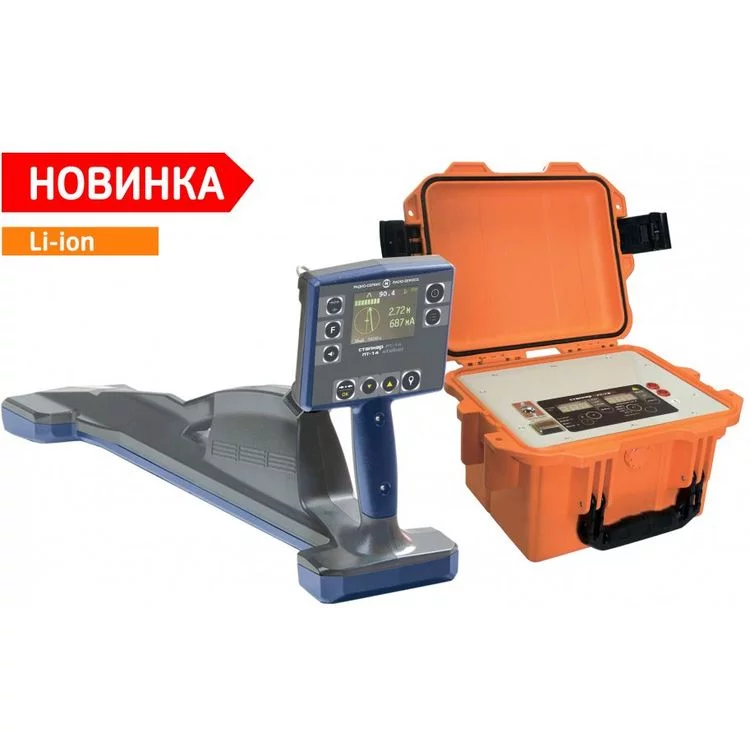

Трассопоисковый комплекс «Сталкер 75-14» (Li-Ion)

Портативное устройство Сталкер 75-14 используется для обнаружения планового положения и вычисления глубины залегания коммуникаций (до 10 метров), участков с повреждениями изоляции трубопроводов и кабелей с дальнейшим картографическим анализом. Изделие имеет возможность определения направления тока и расположения трасс с указанием отклонения от их оси в режимах «острого максимума» и «минимума», а также отображения величины выходного тока. Модель снабжена внутренней памятью на 10 000 измерений.

Преимущества

• небольшие габаритные размеры и малый вес;
• связь с ПК по технологии Bluetooth;
• автосогласование с нагрузкой для упрощения эксплуатации;
• опция удаленной подачи сигнала поиска с помощью передающих клещей;
• визуальная и звуковая индикация.

Питание прибора осуществляется от интегрированного аккумулятора или сетевого адаптера 12 В / 220 В.

Особенности

Удобные органы управления расположены на передней панели приемника.

Ударопрочный пластиковый корпус защищенный по стандарту IP54.

Информативный антибликовый ЖК-дисплей с функцией подсветки.

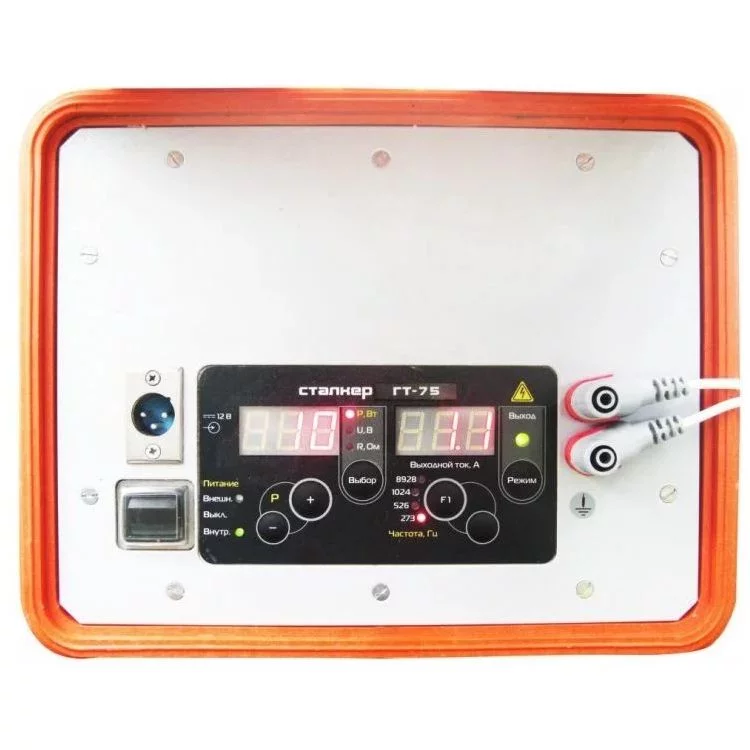

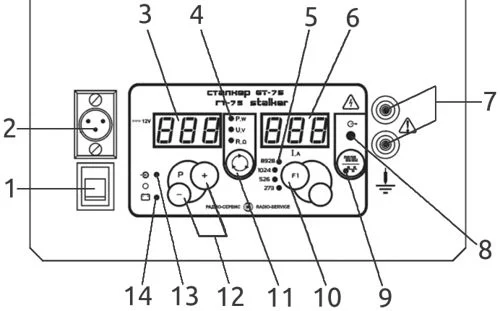

Общий вид панели управления генератора

1. Трехпозиционный переключатель включения/выключения питания.
2. Разъем для зарядки аккумуляторов или работы от сетевого адаптера 12 В.
3. Универсальный индикатор.
4. Индикация выбранных единиц измерения (мощность (P), напряжение на нагрузке (U), сопротивление нагрузки (R)).
5. Выбранные номинальные значения формируемых частот.
6. Показатели тока на выходе.
7. Выходные гнезда для подключения к нагрузке. При подключении напрямую к коммуникациям, заземляющий штырь подключается к нижнему разъему.
8. Индикация состояния выходного сигнала.
9. Режимы генерации: непрерывный/импульсный
10. Переключение рабочих частот сигнала.
11. Отображение параметров: мощность/напряжение/сопротивление.
12. Регулировка выходной мощности.
13. Состояние внешнего источника питания.
14. Состояние встроенной аккумуляторной батареи.

Внешний вид приемника

1. Порт для сетевого адаптера 12 В/0,5 А.
2. Разъем для наушников.
3. Крышка аккумуляторного отсека.
4. Порт для подсоединения сменных датчиков.

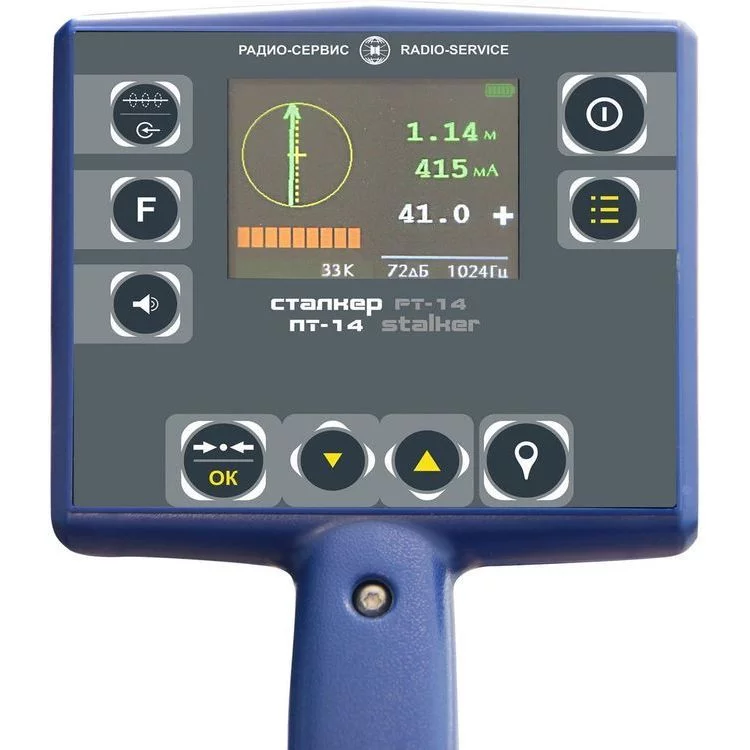

Панель управления приемника

1. Клавиша «Вкл./Выкл.» – включение/отключение питания.
2. Клавиша «МЕНЮ» – вход в меню/выход из него.
3. ЖК-дисплей.
4. Сохранение параметров на экране/GPS-координат для отправки на компьютер.
5. Кнопка ▲ – регулировка усиления выше/вверх по меню.
6. Кнопка ▼ – регулировка усиления ниже/вниз по меню.
7. Клавиша «⇒•⇐ / ОК» – выбор оптимального усиления (при данном уровне сигнала в каналах ТРАССА/ДАТЧИК)/распознование глубины залегания и параметров тока при отключенной функции автоизмерения/активация/отключение подсвеченной опции.
8. Кнопка регулировки уровня громкости.
9. Клавиша «F» – смена частот работы.
10. Клавиша «Режим» – смена режима поиска/в режиме «ТРАССА-ДАТЧИК» переключает контрольные зоны для изменения частот работы и усиления на этих каналах.
