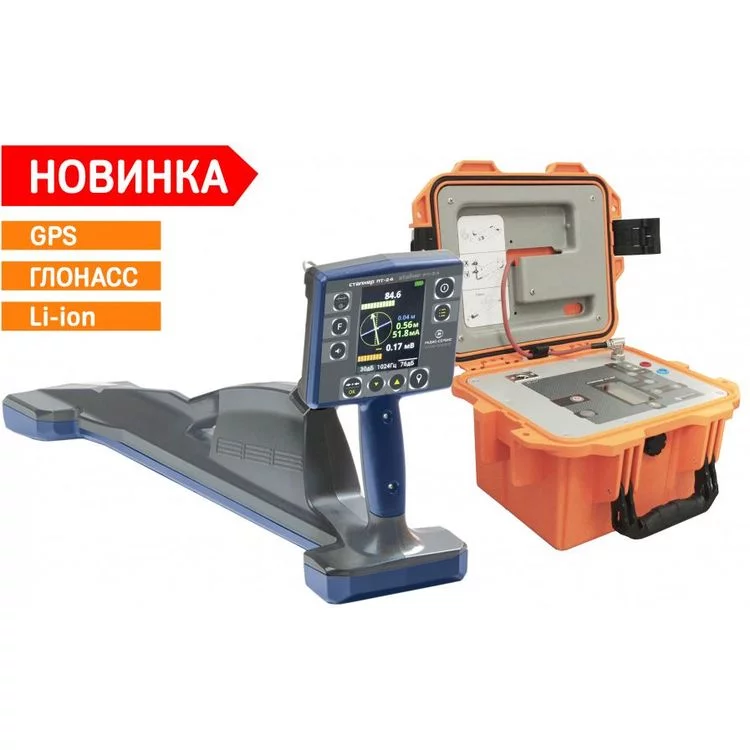

Трассопоисковый комплекс «Сталкер 80-24» с модулем GPS-ГЛОНАСС (Li-Ion)

Портативный прибор Сталкер 80-24 используется для поиска токопроводящих коммуникаций любого типа, с вычислением глубины залегания и силы тока, а также последующего автоматического картографирования. Предусмотрена возможность определения направления тока (с отображением его величины) и расположения электрокоммуникации с указанием отклонения от ее оси в режимах «максимума» и «минимума» одновременно. Присутствуют функции «Компас» и «ЗОНД». Устройство способно обнаружить объекты, имеющие поврежденную изоляцию, зоны коротких замыканий и обрывов в проводке или кабелях.

Преимущества

• обнаружение трассы с помощью радио частоты;
• беспроводное соединение с ПК через Bluetooth;
• подача поискового сигнала (передающими клещами) удаленно;
• сохранение в память до 10 000 точек разных показаний.

Питание модели осуществляется от встроенных аккумуляторов или от электросетей 220 В.

Особенности

Ударопрочный корпус имеет защиту от влаги по стандарту IP54.

Яркий ЖК-дисплей отображает всю необходимую информацию.

Простые органы управления располагаются на лицевой стороне.

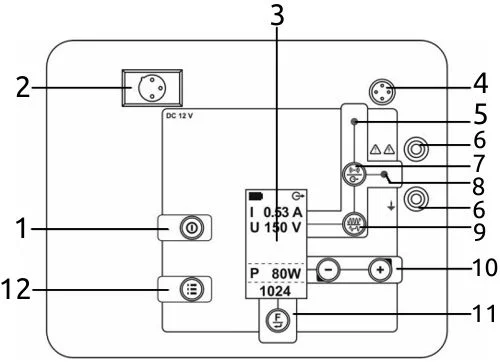

Общий вид панели управления генератора

1. Включение/выключение питания.
2. Разъем блока питания для зарядки аккумуляторов или работы от сетевого адаптера 12 В.
3. Дисплей.
4. Гнездо для подключения встроенного индуктора.
5. Индикация гнезда встроенного индуктора.
6. Выходные гнезда для подключения к нагрузке. При подключении к коммуникациям напрямую, заземляющий штырь подключается к нижнему гнезду.
7. Подача сигнала: встроенный индуктор/подключение к выходным гнездам напрямую.
8. Индикация выходных гнезд.
9. Непрерывный/импульсный режимы генерации.
10. Выходная мощность или ток ниже/выше/перемещение вниз и вверх в меню.
11. Выбор частоты сигнала/подтверждение выбранного действия в меню.
12. Вход/выход в меню.

Экран генератора

1. Частота сигнала на выходе (Гц).
2. Мощность на выходе (P) или максимально допустимый ток (Im).
3. Напряжение на выходных гнездах.
4. Выходной ток.
5. Уровень напряжения питания.
6. Активация дистанционного управления генератором (включен Bluetooth-модуль генератора).
7. Сигнал от встроенного индуктора.
8. Сигнал через выходные гнезда.

Общий вид приемника

1. Гнездо для подключения блока питания 12 В / 0,5 А.
2. Разъем для наушников.
3. Крышка отсека питания.
4. Разъем для подключения сменных датчиков.

Панель управления приемника

1. Кнопка «ВКЛ./ВЫКЛ.» – включение/выключение питания.
2. Кнопка «МЕНЮ» – вход в меню / выход из меню.
3. ЖК-дисплей.
4. Сохранение отображаемых параметров/координат GPS для последующей передачи на ПК.
5. Кнопка ▲ – усиление больше/меню выше.
6. Кнопка ▼ – усиление меньше/меню ниже.
7. Кнопка «⇒•⇐ / OK» – оптимальное усиление на данном уровне сигнала в канале ТРАССА или ДАТЧИК/активация/отключение подсвеченной опции.
8. Кнопка изменения громкости.
9. Кнопка «F» – смена рабочей частоты.
10. Кнопка «Режим» – выбор режима поиска ТРАССА/ТРАССА-ДАТЧИК/ЗОНД; в режиме ТРАССА-ДАТЧИК переключает зоны управления для смены рабочих частот и усиления между каналами ТРАССА и ДАТЧИК.
