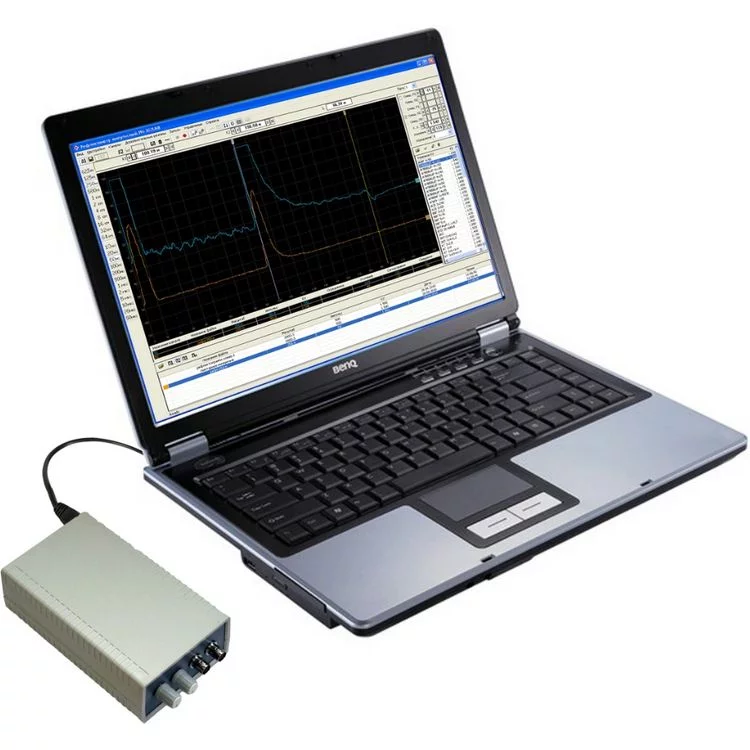

Рефлектометр РИ-307USBм – специализированный портативный инструмент, который применяется совместно с персональным компьютером для определения длин силовых проводных кабелей, замера расстояний до неоднородностей или дефектов, установления типа повреждений и коэффициента укорочения линий. Принцип действия заключается в методе импульсной рефлектометрии – электромагнитный сигнал частично отражается на областях найденного волнового сопротивления. Данная модификация используется при монтаже и эксплуатации кабельных коммуникаций, воздушных электрических сетей, телевизионных и радиочастотных систем.
Преимущества
- Отсутствие звукового шума.
- Двухкурсорная измерительная схема.
- Широкий диапазон по дальности.
- Автоматический расчет дистанций.
- Профильные режимы «Разность», «Битость пар», «Захват».
Снабжение энергией изделия осуществляется от внешнего источника по шине USB (5 В / 500 мА). Красный индикатор подачи питания.
Особенности

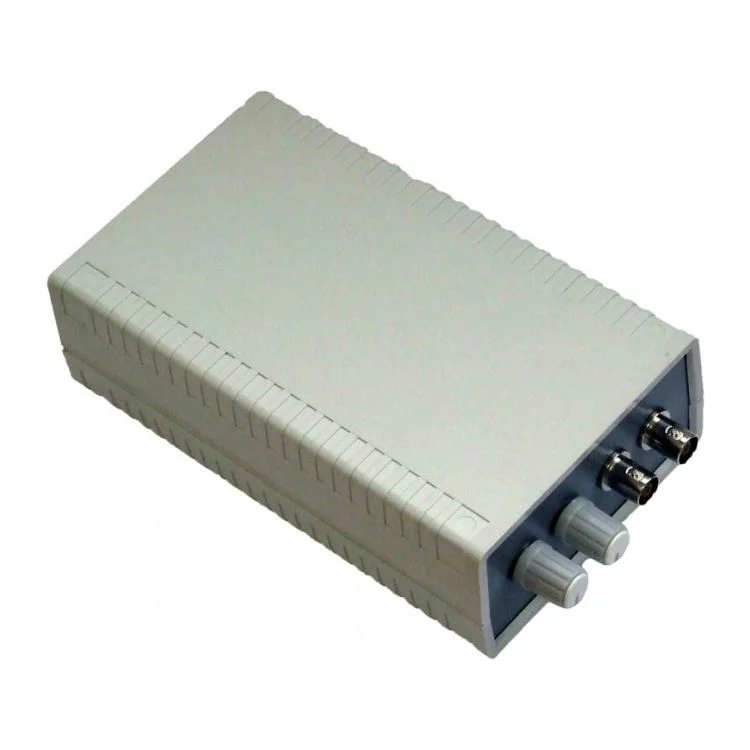

Корпус изготовлен в виде выносного модуля для обеспечения мобильности, удобства и надежности в работе.
Двухканальное исполнение для эффективного применения и расширения функционала.

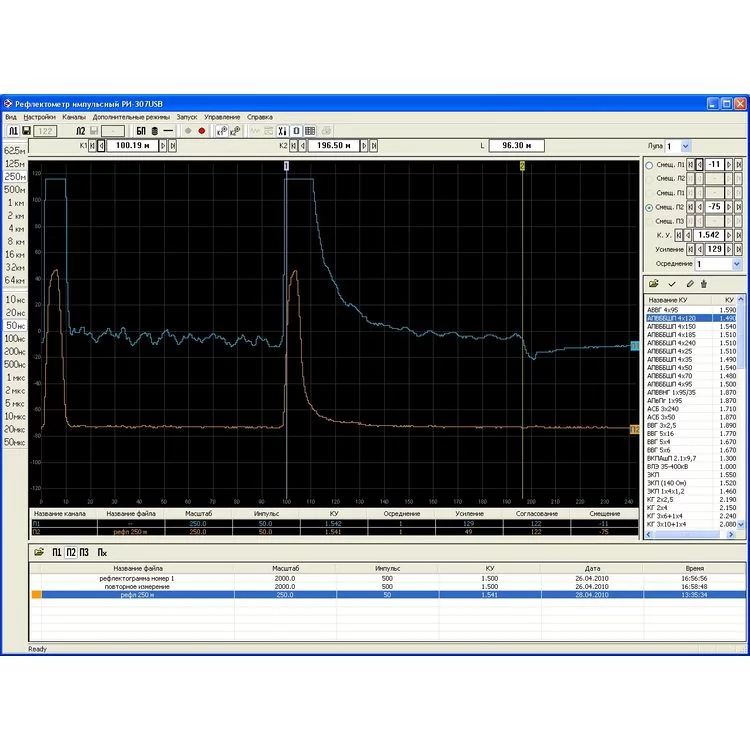

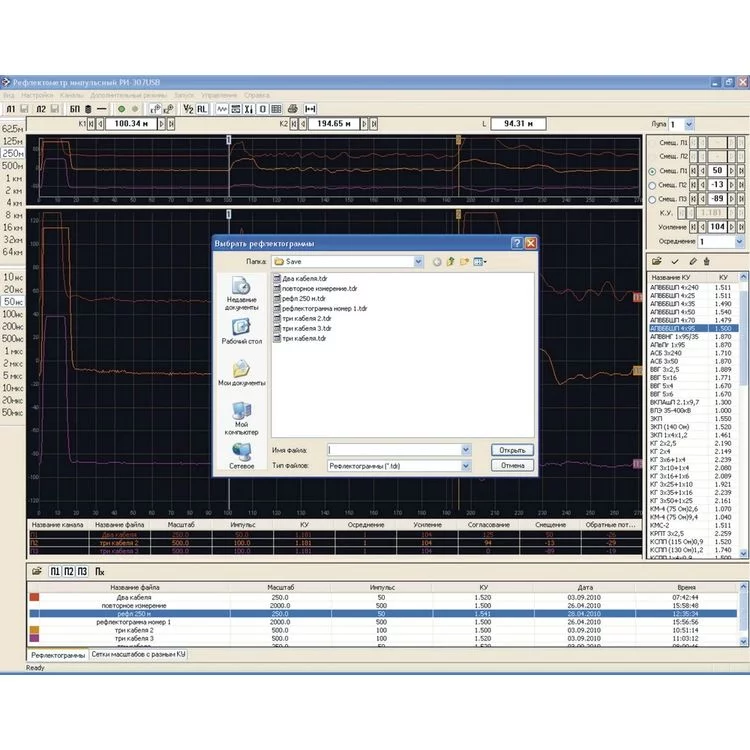

Результаты исследований представляются на экране ПК с возможностью качественной оценки и анализа.

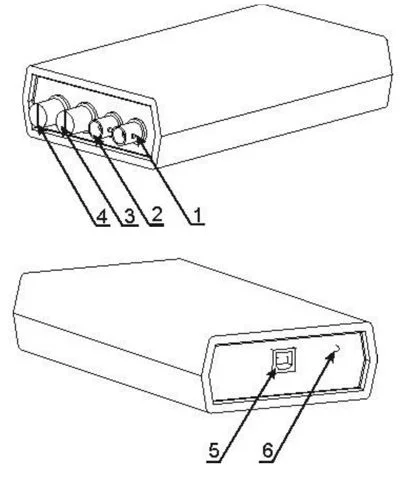

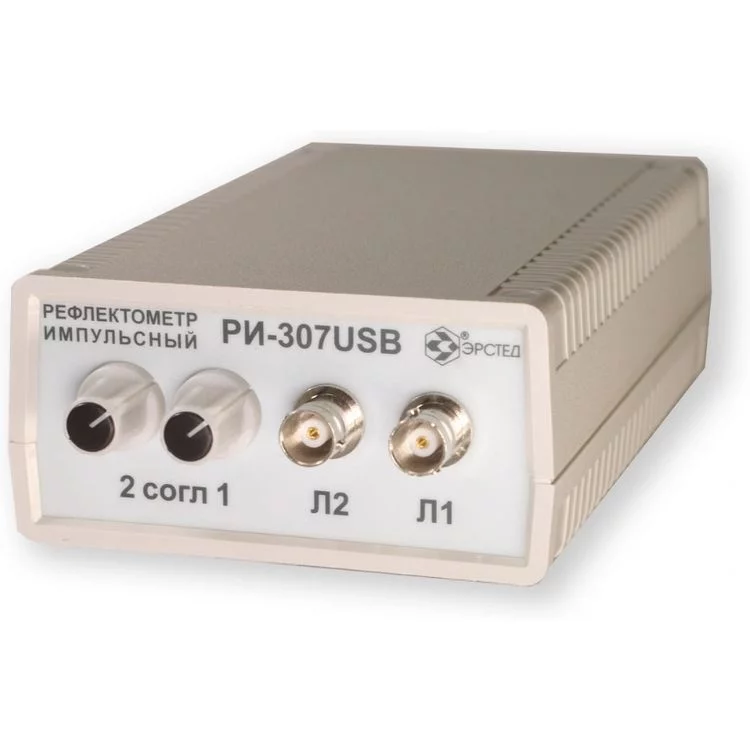

Внешний вид и органы управления
- «Л1» – разъем для подключения исследуемой линии к каналу Л1 прибора.
- «Л2» – разъем для подключения исследуемой линии к каналу Л2 прибора.
- «СОГЛ 1» – ручка согласования канала Л1 прибора с волновым сопротивлением исследуемой линии.
- «СОГЛ 2» – ручка согласования канала Л2 прибора с волновым сопротивлением исследуемой линии.
- Порт USB B для подключения кабеля USB 2.0 (A–B).
- Красный индикаторный светодиод питания.
Технические характеристики (развернуть)
| Диапазон измерения временной задержки | от 0 до 640 мкс | |
| Поддиапазоны измерений | 0–62,5 м (0–0,625 мкс), 0–125 м (0–1,25 мкс); 0–250 м (0–2,5 мкс); 0–500 м (0–5 мкс); 0–1000 м (0–10 мкс); 0–2000 м (0–20 мкс); | 0–4000 м (0–40 мкс); 0–8000 м (0–80 мкс); 0–16000 м (0–160 мкс); 0–32000 м (0–320 мкс); 0–64000 м (0–640 мкс) |
| Инструментальная погрешность измерения расстояния | от 0.01% до 0.2% в зависимости от поддиапазона измерений от 12,5см до 8м при КУ=1.500 | |
| Эффективная частота дискретизации | 800 МГц | |
| Диапазон согласованных сопротивлений | от 25 Ом до 600 Ом | |
| Длительность зондирующего импульса | от 10 нс до 50 мкс | |
| Амплитуда зондирующего импульса | 10 В на согласованную нагрузку (20 В в режиме х/х ) | |
| Чувствительность приёмного тракта | не хуже 1 мВ | |
| Диапазон перекрываемого затухания | не менее 80 дБ | |
| Диапазон установки коэффициента укорочения | от 1.000 до 3.000, с шагом 0.001 | |
| Время непрерывной работы | не ограничено | |
| Диапазон рабочих температур | от -20 °С до +40 °С | |
- Рефлектометр – 1 шт.
- Кабель USB 2.0 – 1 шт.
- Кабель соединительный (1 м, 75 Ом, BNC.M-крокодилы) – 2 шт.
- Руководство по эксплуатации – 1 экз.
- Сумка для аксессуаров – 1 шт.
