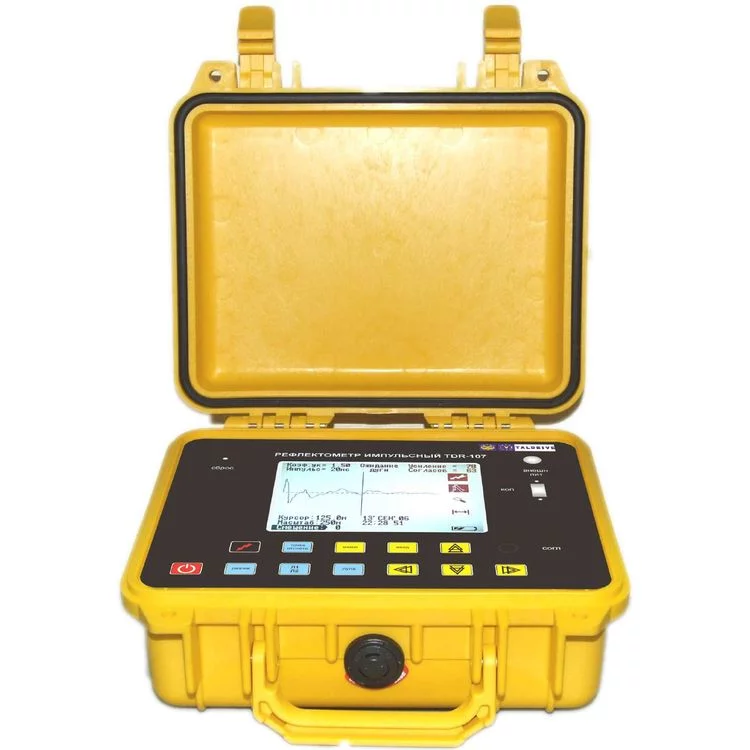

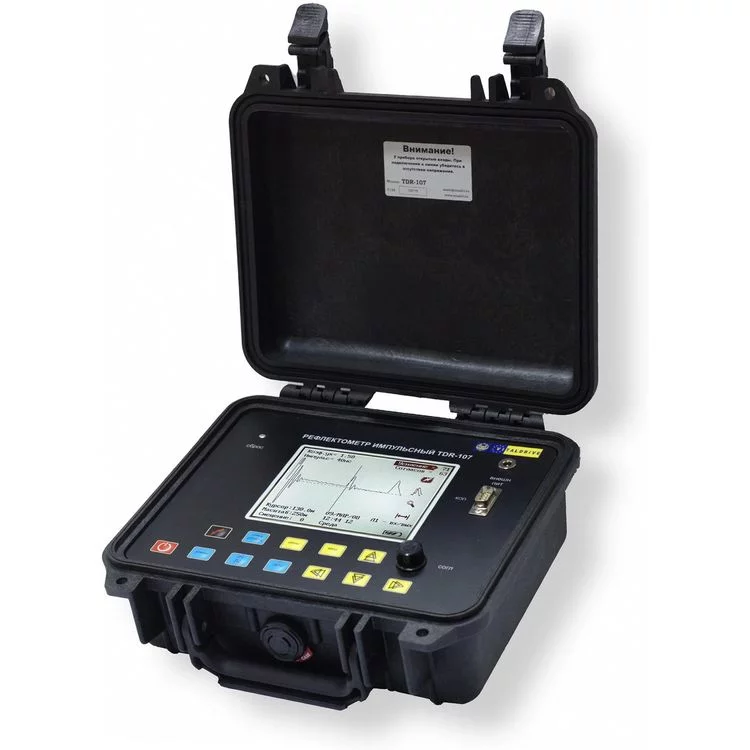

Рефлектометр TDR-107 – портативный цифровой инструмент, который применяется для определения длин кабельных трасс, расстояний до обрывов, степени укорочения линий, выявления вида повреждений. Принцип действия основывается на явлении частичного отражения электромагнитных импульсов в местах изменения волнового сопротивления. Предусмотрена возможность эксплуатации с симметричными и несимметричными магистралями. Данная модель обеспечивает высокую точность и позволяет быстро выполнять замеры в полевых условиях при проведении монтажных и восстановительных работ на силовых коммуникациях.
Преимущества
- Исследования в режиме текущего времени.
- Подавление асинхронных помех.
- Высококонтрасный дисплей.
- Подключение к компьютеру.
- Интегрированная таблица коэффициентов.
Снабжение питанием изделия производится от встроенной аккумуляторной батареи с напряжением 7,4 В и емкостью 1,9 А·ч. Время автономного применения – 8 ч.
Особенности
Энергонезависимый рекодер на 100 ячеек с оцифровкой снятых значений.
Пылевлагозащищенные клавиши управления расположены на передней панели.
Корпус с большой механической прочностью и защитой от брызг.
Номер в госреестре 46569-11. Срок действия свидетельства до 25.03.2016.
Технические характеристики (развернуть)
| Режимы измерений |
| |
| Диапазон измерения временной задержки | от 0 до 500 мкс | |
| Поддиапазоны измерения расстояния (временной задержки) | 0–250 м (0–2.5 мкс) 0–500 м (0–5 мкс) 0–1000 м (0–10 мкс) 0–2500 м (0–25 мкс) | 0–5000 м (0–50 мкс) 0–12500 м (0–125 мкс) 0–25000 м (0–250 мкс) 0–50000 м (0–500 мкс) |
| Инструментальная погрешность измерения расстояния | от 0.04% до 0.4 % от поддиапазона измерений (от 1 м до 20 м, при КУ=1.50) | |
| Эффективная частота дискретизации | 100 МГц | |
| Диапазон согласованных сопротивлений | от 25 Ом до 600 Ом | |
| Длительность зондирующего импульса | от 10 нс до 100 мкс | |
| Амплитуда зондирующего импульса | 10 В на согласованную нагрузку | |
| Чувствительность приёмного тракта | не хуже 1 мВ | |
| Диапазон перекрываемого затухания | не менее 80 дБ | |
| Диапазон установки коэффициента укорочения | от 1.00 до 3.00, с шагом 0.01 | |
| Диапазон регулировки временной задержки (импульсно-дуговой метод) | от 0 до 4 мс, с шагом 0,2 мс | |
| Емкость энергонезависимой памяти рефлектограмм | 100 | |
| Время непрерывной работы от аккумуляторной батареи | не менее 8 часов | |
| Время непрерывной работы через зарядное устройство | не ограничено | |
| Диапазон рабочих температур | от -20 °С до +40 °С | |
- Рефлектометр – 1 шт.
- Зарядное устройство – 1 шт.
- Кабель соединительный (1 м, 75 Ом, BNC.M-крокодил) – 2 шт.
- Кабель соединительный 1.0 м, 75 Ом, BNC.M-BNC.M) – 2 шт.
- Руководство по эксплуатации – 1 экз.
- Сумка для аксессуаров – 1 шт.
- COM-кабель для подключения к ПК – 1 шт.
