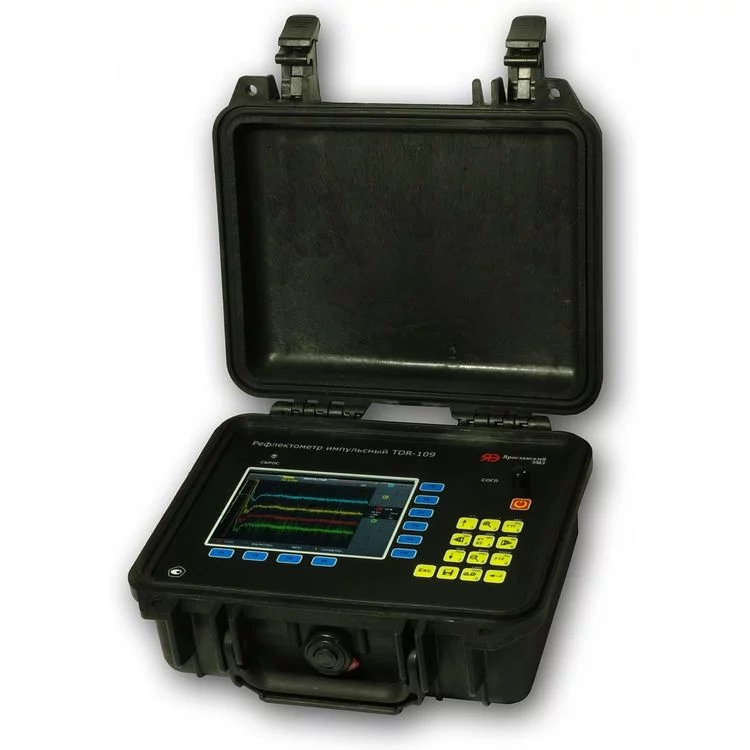

Рефлектометр TDR-109 – малогабаритное цифровое устройство, которое используется для определения длин кабельных линий, замера расстояний до неоднородностей, для локализации повреждений и измерения уровня укорочения. Принцип действия основывается на методе импульсной рефлектометрии – электромагнитный сигнал частично отражается в местах изменения волнового сопротивления. Предусмотрена возможность применения с симметричными и несимметричными трассами. Данная модификация обеспечивает высокую точность и позволяет быстро осуществлять исследования в полевых условиях при монтаже и обслуживании электрических сетей, каналов связи и сигнализации, компьютерных и телевизионных коммуникаций.
Преимущества
- Двухкурсорная измерительная система.
- Три входа для подключения фазных проводов.
- Многократная растяжка.
- Пылевлагозащищенные кнопки.
- Интегрированная таблица коэффициентов.
Питание изделия производится от внутреннего необслуживаемого аккумулятора с напряжением 7,2 В. Контроль заряда и настраиваемое автоматическое выключение.
Особенности
Полноцветный жидкокристаллический дисплей на тонкоплёночных транзисторах для визуализации полученных значений.
Ударопрочный корпус с защитой от атмосферных осадков для работы в неблагоприятных погодных условиях.
Рефлектограммы сохраняются в энергонезависимой памяти для дальнейшей оценки и анализа величин.
Технические характеристики (развернуть)
| Режимы измерений |
|
| Дисплей | цветной TFT 5,7” (640х480 пикселей) |
| Диапазон измерения расстояния (временной задержки) | от 0 до 128000 м (от 0 до 1280 мкс) |
| Поддиапазоны измерений | 0–62,5 м (0–0,625 мкс), 0–125 м (0–1,25 мкс); 0–250 м (0–2,5 мкс); 0–500 м (0–5 мкс); 0–1000 м (0–10 мкс); 0–2000 м (0–20 мкс); 0–4000 м (0–40 мкс); 0–8000 м (0–80 мкс); 0–16000 м (0–160 мкс); 0–32000 м (0–320 мкс); 0–64000 м (0–640 мкс);0–128000 м (0–1280 мкс) |
| Погрешность измерения расстояния | от 0.01% до 0.2% от поддиапазонаот 12,5 см до 8 м при КУ=1.500 |
| Эффективная частота дискретизации | 800 МГц |
| Диапазон согласованных сопротивлений | от 25 Ом до 500 Ом |
| Длительность зондирующего импульса | от 10 нс до 100 мкс |
| Амплитуда зондирующего импульса (на согласованную нагрузку) |
|
| Чувствительность приёмного тракта | не хуже 1 мВ |
| Диапазон перекрываемого затухания | не менее 80 дБ |
| Диапазон установки коэффициента укорочения | от 1.000 до 3.000, с шагом 0.001 |
| Диапазон регулировки временной задержки (импульсно-дуговой метод) | от 0 до 50 мс, с шагом 0,2 мс |
| Синхронизация (импульсно-дуговой метод) |
|
| Синхронизация по амплитуде (волновой метод) | от -60 до +60 В, с шагом 2 В |
| Объем энергонезависимой памяти для рефлектограмм | не менее 1000 рефлектограмм |
| Интерфейс с ПК | через внешний накопитель USB-Flash |
| Время непрерывной работы от аккумуляторной батареи | не менее 6 часов |
| Время непрерывной работы через зарядное устройство | не ограничено |
| Диапазон рабочих температур | от -20 °С до +40 °С |
- Рефлектометр – 1 шт.
- Зарядное устройство – 1 шт.
- Кабель соединительный (1 м, 75 Ом, BNC.M-крокодил) – 1 шт.
- Кабель соединительный 1.0 м, 75 Ом, BNC.M-BNC.M) – 2 шт.
- Руководство по эксплуатации – 1 экз.
- Сумка для аксессуаров – 1 шт.
