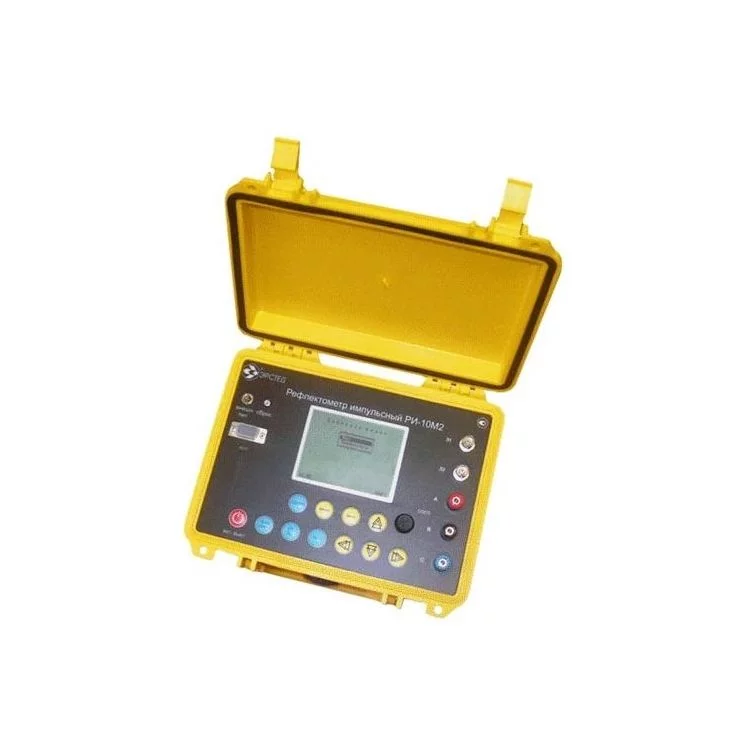

Рефлектометр РИ-10М2 – защищенный одноканальный локатор, который применяется для проведения замеров на несимметричных, симметричных и силовых кабельных коммуникациях. Дополнительно прибор оборудован модулем измерительного моста. Принцип работы основан на алгоритме импульсной рефлектометрии – зондирующий сигнал распространяется по линии и частично отражается в областях выявленной волновой неоднородности. Данная модификация используется при прокладке, монтаже и диагностике электрических сетей, телевизионных и радиочастотных систем; измерения характеристик проводных каналов мостовым методом (сопротивление шлейфа и изоляции, определение ёмкости и ассиметрии жил, расстояние до обрыва).
Преимущества
- Исследования в реальном времени.
- Высокое разрешение по дальности.
- Цифровая индикация.
- Подавление помех.

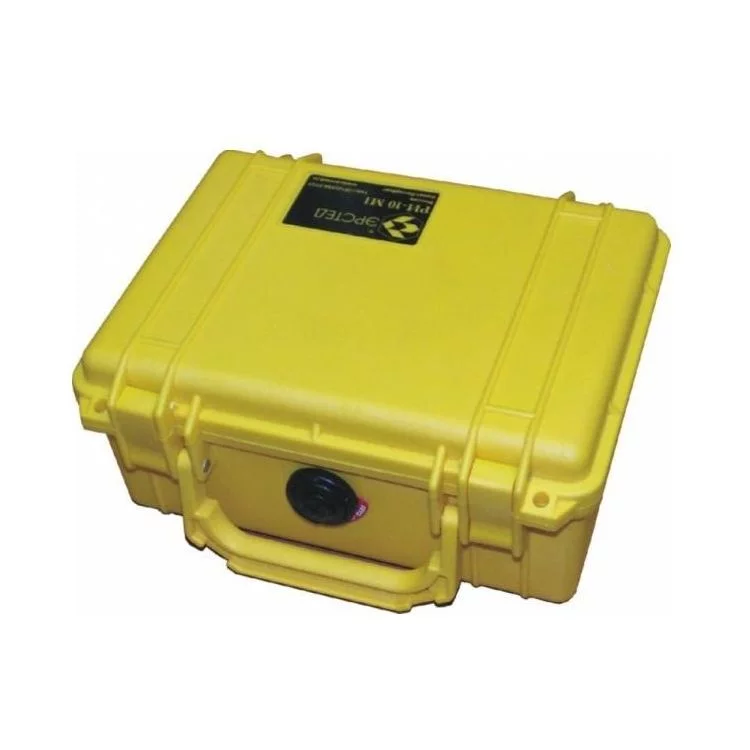

- Брызгозащитный корпус.

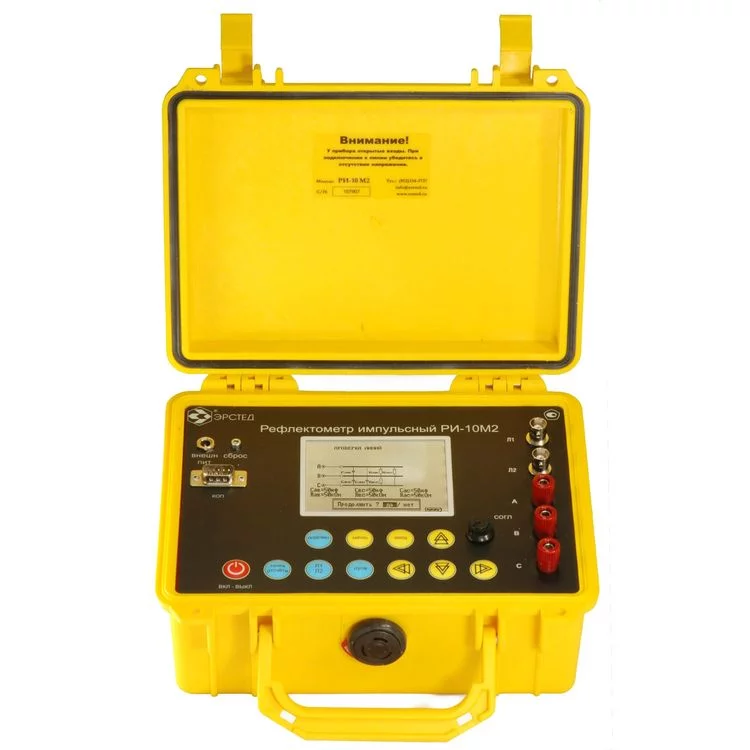

Энергоснабжение изделия производится за счет внутреннего необслуживаемого аккумулятора формата CV610D (7,4 В / 1,9 А*ч). Кнопка включения расположена на передней панеле.
Особенности
Монохромный ЖК-экран для представления полученных величин и настройки режимов эксплуатации.
Энергонезависимое хранилище на 100 рефлектограмм с оцифровкой показателей.

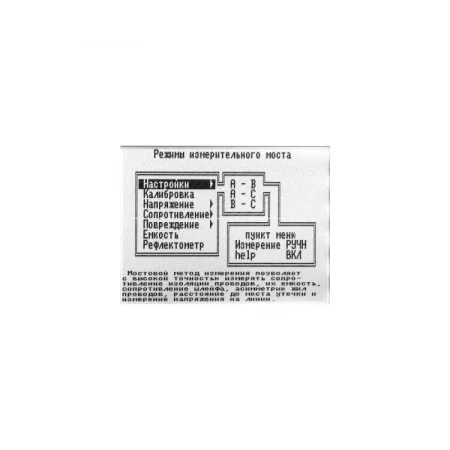

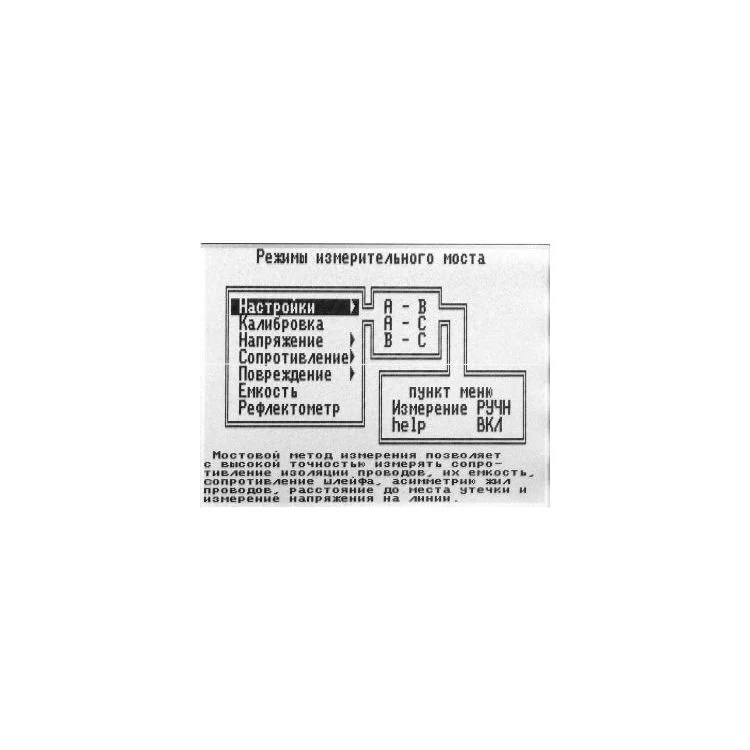

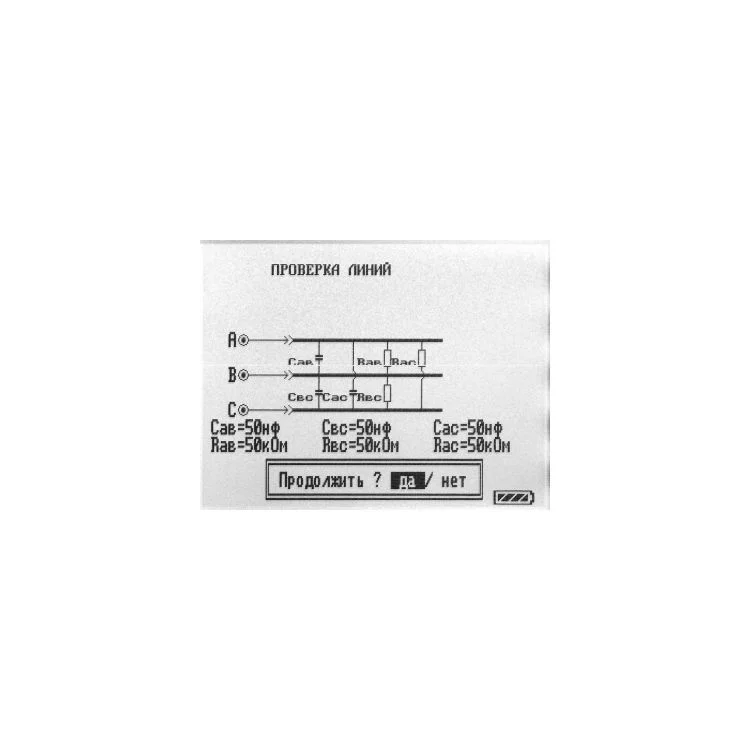

Съем значений мостовым блоком сопровождается пояснительными схемами на дисплее.
Номер в госреестре 43345-09. Срок действия свидетельства до 1 января 2015.
Технические характеристики (развернуть)
Блок рефлектометра | ||
| Диапазон измерения временной задержки | от 0 до 500 мкс | |
| Поддиапазоны измерений | 0–125 м (0–1,25 мкс); 0–250 м (0–2,5 мкс); 0–500 м (0–5 мкс); 0–1000 м (0–10 мкс); 0–2 500 м (0–25 мкс); | 0–5000 м (0–50 мкс); 0–12500 м (0–125 мкс); 0–25000 м (0–250 мкс); 0–50000 м (0–500 мкс); |
| Инструментальная погрешность измерения расстояния | от 0.04% до 0.4% в зависимости от поддиапазона измерений от 0.5 м до 20 м при КУ=1.500 | |
| Эффективная частота дискретизации | 200 МГц | |
| Длительность зондирующего импульса | от 10 нс до 20 мкс | |
| Амплитуда зондирующего импульса | 10 В на согласованную нагрузку | |
| Чувствительность приёмного тракта | не хуже 1 мВ | |
| Диапазон перекрываемого затухания | не менее 80 дБ | |
| Диапазон установки коэффициента укорочения | от 1.00 до 3.00, с шагом 0.01 | |
Блок кабельного моста | ||
| Пределы допускаемой абсолютной погрешности измерения сопротивления шлейфа | в диапазоне от 1,0 Ом до 9 900 Ом ±(0,005R+0,2) Ом | |
| Пределы допускаемой абсолютной погрешности измерения сопротивления изоляции | при измерительном напряжении постоянного тока (180 ± 10) В
| |
| Пределы допускаемой абсолютной погрешности измерения электрической ёмкости | в диапазоне от 1 нФ до 3000 нФ ±(0,1С+1) нФ | |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока | в диапазоне от 1 В до 200 В ±(0,01U+1) В | |
| Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока частотой (50 ± 5) Гц | в диапазоне от 10 В до 250 В ±(0,02U+2) В | |
Общие характеристики | ||
| Дисплей | монохромный 3,8” (320×240 пикселей) | |
| Время непрерывной работы от аккумулятора | не менее 8 часов | |
| Время непрерывной работы от блока питания | не ограничено | |
| Диапазон рабочих температур | от -20 °С до +40 °С | |
- Рефлектометр – 1 шт.
- Блок питания (зарядное устройство) – 1 шт.
- Кабель соединительный (1 м, 75 Ом, BNC.M-крокодилы) – 2 шт.
- Руководство по эксплуатации – 1 экз.
- Сумка для аксессуаров – 1 шт.
- Кабель (COM to COM) – 1 шт.
