Генератор сигналов произвольной формы Keysight 33512B

Генератор сигналов Keysight 33512B – двухканальный лабораторный прибор, который предназначен для формирования стандартных и пользовательских электрических колебаний. Принцип действия основывается на технологии Trueform, обеспечивающей истинно поточечную генерацию без пропуска отсчетов, с прямым цифровым синтезом и последующей фильтрацией. Поддерживаются различные режимы модуляции, свипирования, пакетной генерации и последовательного воспроизведения. Встроенный веб-сервер и интерфейсы LAN, USB, GPIB для удаленного управления и мониторинга. Данная модель используется для тестирования электронных компонентов, отладки логических и аналоговых схем, для исследований в лабораториях разработки и на производственных испытательных участках.

В 2018 г. инструмент внесен в Федеральный информационный фонд по обеспечению единства измерений (Госреестр СИ № 72915-18). Срок свидетельства до 26 октября 2024 г.

Преимущества

• Интегрированный секвенсор.
• Искажения 0,04%.
• Память 64 Мб.
• Поворотный переключатель.
• Низкий уровень шума.

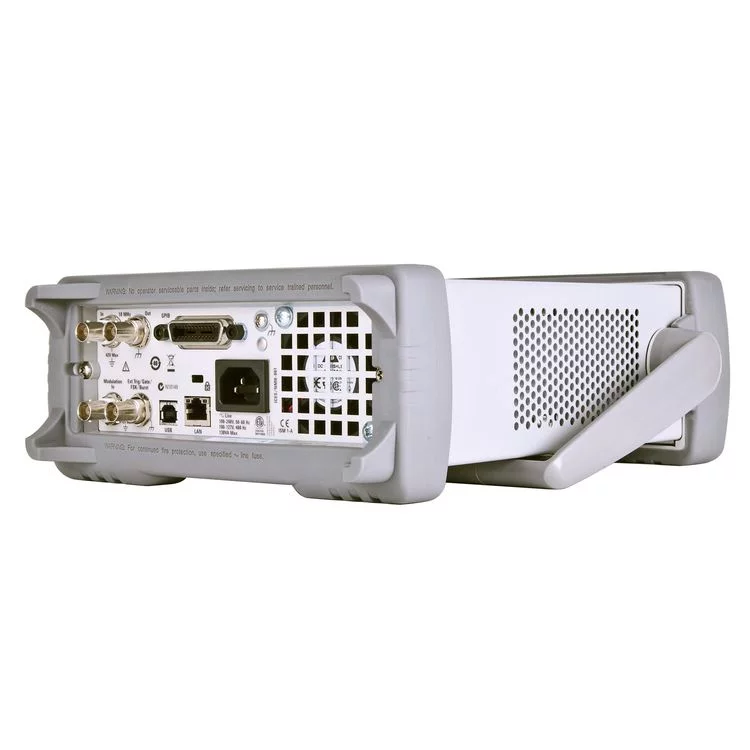

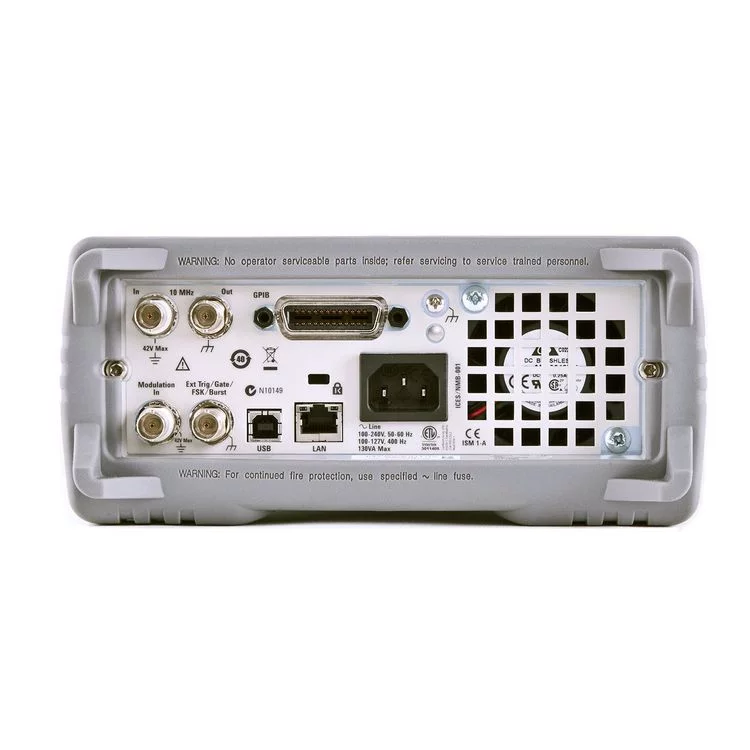

Изделие снабжается энергией от сети переменного тока напряжением 100–240 В частотой 50/60 Гц через кабель, подключаемый к штекеру на тыльной стороне. Кнопка питания расположена на передней панели. Светодиод обозначает подачу нагрузки.

Особенности

Две независимые выходные линии с возможностью объединения, суммирования, синфазной или инверсной работы.

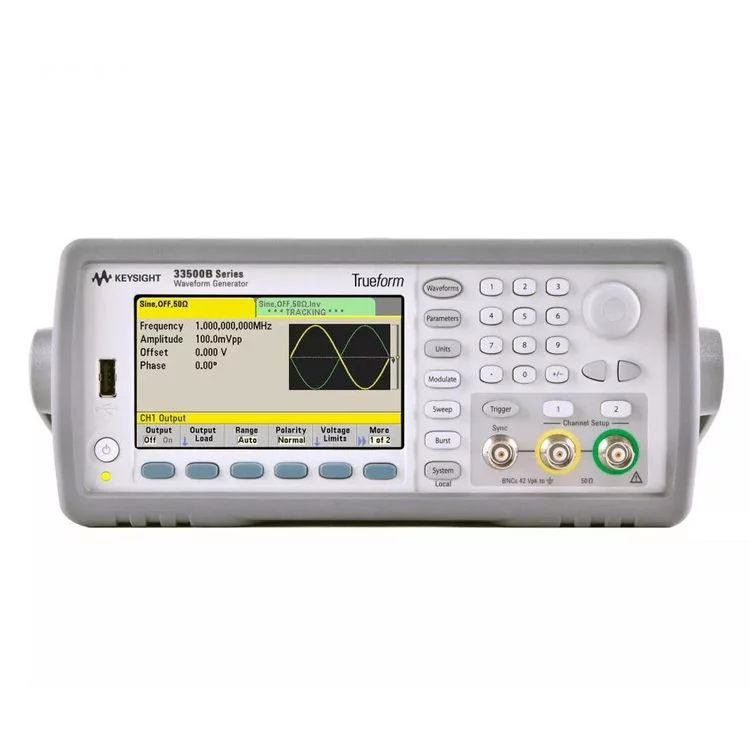

Цветной TFT-дисплей отображает форму импульса, параметры и меню настройки, упрощая применение без подключения к компьютеру.

Прямоугольные и импульсные команды с минимальной длительностью обеспечивают высокую скорость переключения для диагностирования быстродействующей логики.

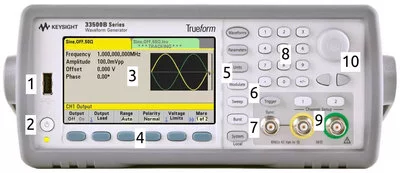

Внешний вид и органы управления

1. Порт USB.
2. Переключатель вкл./выкл.
3. Дисплей.
4. Программные кнопки меню.
5. Кнопки фиксированных функций (семикнопочная панель).
6. Кнопка запуска вручную.
7. Разъем Sync.
8. Цифровая клавиатура.
9. Два выходных канала.
10. Ручка и кнопки со стрелками для управления курсором.
