Генератор сигналов произвольной формы Rigol MDG70002

Генератор сигналов Rigol MDG70002 – специализированное настольное устройство, которое предназначено для формирования импульсов с заданными пользователем показателями формы, частоты и амплитуды для имитации реальных условий эксплуатации цифрового оборудования. Прямой синтез несущей кодов не превышает 5 ГГц. Многофункциональная аппаратура соединяет возможности нескольких инструментов для развернутого тестирования. Данная модель применяется для квантовых измерений, комплексного моделирования электромагнитной среды и диагностики высокоскоростного интерфейса.

Преимущества

• Глубина памяти до 1,5 млрд точек.
• Дополнительный дисплей.
• 16-битное вертикальное разрешение.
• Моноблочный корпус.
• Суммарный джиттер ниже 10 пс.

Изделие снабжается питанием от 220-вольтовой сети. Силовой кабель подключается к штекеру на оборотной панели. Кнопка запуска расположена на лицевой стороне.

Особенности

Высокодетализированный сенсорный экран с электронной регулировкой наклона для удобного управления и редактирования значений.

Длина сигнальной таблицы одного канала для выходного импульса с рациональной частотой дискретизации.

Складные рукоятки на верхней крышке для надежной транспортировки и повышения мобильности.

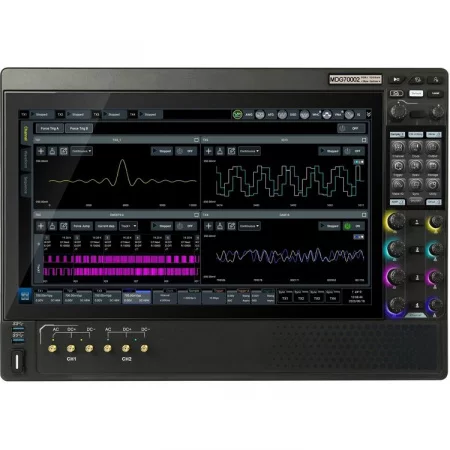

Внешний вид и органы управления

1. Интерфейс USB.
2. Сенсорный экран.
3. Электронная метка.
4. Клавиша блокировки регулировки наклона экрана.
5. Клавиша RUN/STOP.
6. Клавиша Default.
7. Функциональная клавиша импорта/экспорта.
8. Клавиша захвата экрана.
9. Клавиша Local.
10. Ручка регулировки интервала запуска/наклона экрана.
11. Клавиша блокировки сенсора.
12. Ручка частоты дискретизации.
13. Сенсорный экран высокой четкости 3,5 дюйма.
14. Ручки смещения каналов.
15. Кнопки включения/выключения каналов.
16. Ручки амплитуды каналов.
17. Не используется в данной модели.
18. Не используется в данной модели.
19. Выходные разъёмы канала 2.
20. Выходные разъёмы канала 1.
21. Клавиша выключателя питания.
