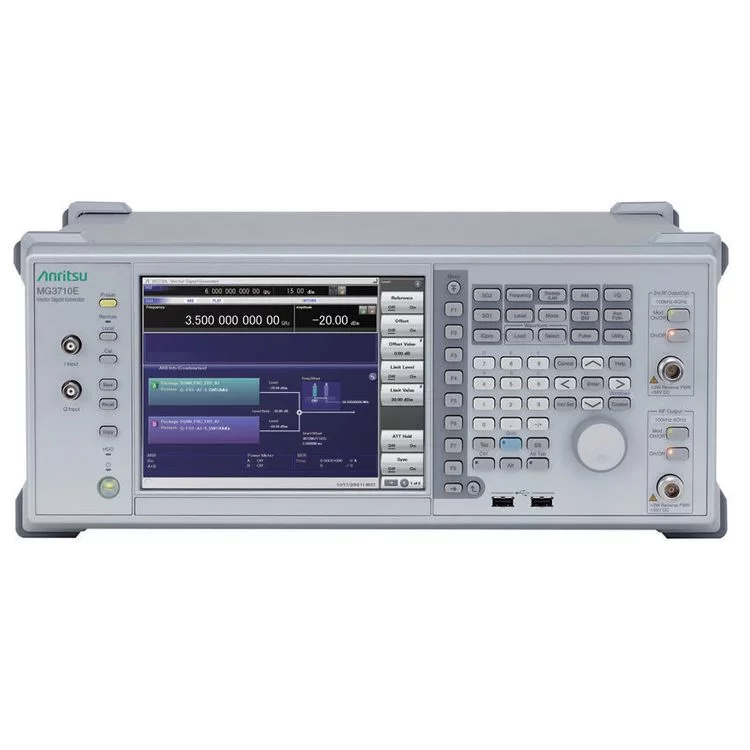

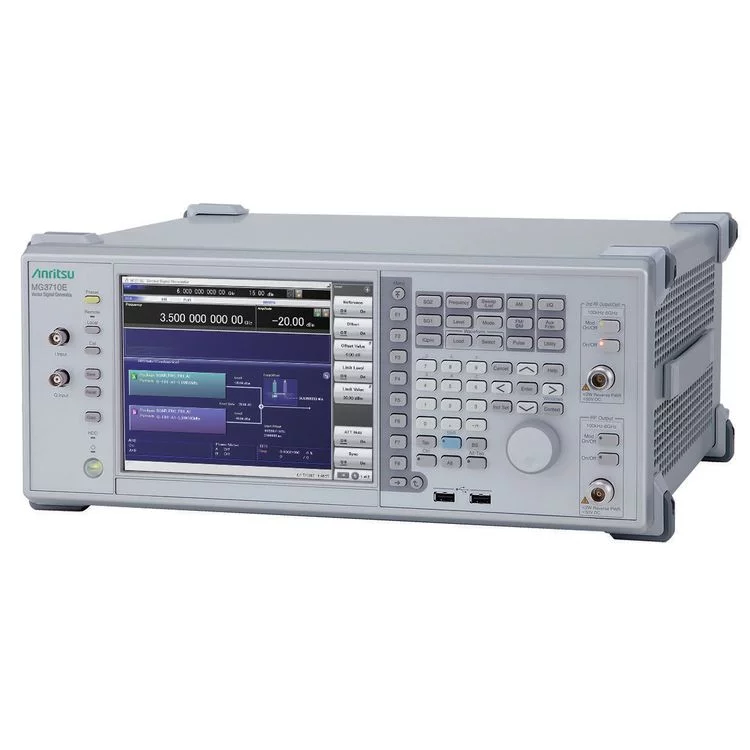

Генератор Anritsu MG3710E – настольный прибор, который предназначен для воспроизведения радиотехнических сигналов с различными видами аналоговой и векторной модуляции в коаксиальных трактах. Принцип функционирования основывается на формировании выходного колебания путем повышающего преобразования частоты гетеродина, синхронизируемого от высокостабильного внутреннего эталона или от внешнего источника. Модульная архитектура позволяет конфигурировать до двух независимых каналов генерации. Данная модель используется для испытаний и регулировки радиооборудования, проведения научных исследований в лабораториях, сертификационных центрах и на производственных предприятиях.
Номер по Госреестру 77297-20. Действие до 30.01.2025.
Преимущества
- Цветной дисплей.
- Низкие фазовые шумы.
- Устойчивый рубидиевый стандарт.
- Программные библиотеки.
- Увеличенная память.

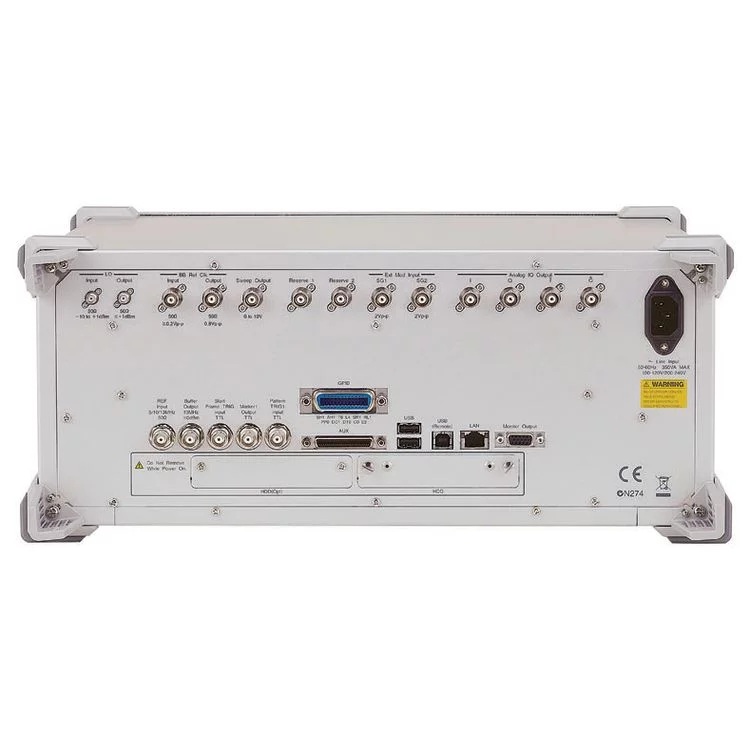

Изделие снабжается питанием от сети переменного тока напряжением от 200 до 240 В, потребляет не более 350 В·А. Разъем силового кабеля расположен на тыльной стороне, кнопка включения с подсветкой – на лицевой.
Особенности
Клавиши управления обеспечивают доступ к меню настройки и выполнения ключевых операций.
Функция комбинирования импульсов в основной полосе для создания сложных многокомпонентных сценариев тестирования.
Встроенный вход сторонней модуляции для расширения возможностей с произвольными законами изменения параметров.

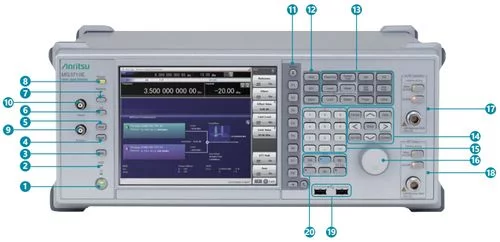

Внешний вид и органы управления
- Кнопка питания.
- Индикатор жесткого диска.
- Кнопка копирования.
- Кнопка вызова.
- Кнопка сохранения.
- Кнопка калибровки.
- Кнопка локального/удаленного управления.
- Кнопка предустановки.
- Входной разъем Q.
- Входной разъем I.
- Функциональные клавиши.
- Клавиши SG1/SG2/IQpro.
- Основные функциональные клавиши.
- Клавиши со стрелками/Enter/Cancel/Help/Incr Set/Context/Windows.
- Цифровая клавиатура.
- Поворотный регулятор.
- Второй радиочастотный выход [Опция 062/064/066]
- Радиочастотный выход [Опция 032/034/036]
- USB-разъем (тип A).
- Клавиши Tab/Alt/BS/Ctrl/Shift/Alt-Tab.
Дополнительные опции
Инструмент выпускается с набором аппаратно-функциональных опций, перечисленных в таблице.
Развернуть/Свернуть таблицу
| Опция | Описание |
| Основной аппаратный блок | |
| MG3710E | Векторный генератор сигналов |
| Аппаратный вариант 1-го ВЧ (требуется один вариант) | |
| MG3710E-032 | 1-й ВЧ 100 кГц до 2,7 ГГц |
| MG3710E-034 | 1stRF от 100 кГц до 4 ГГц |
| MG3710E-036 | 1stRF от 100 кГц до 6 ГГц |
| Дополнительная опция оборудования 2nd RF (опционально) (1xx: Модернизация) | |
| MG3710E-062/162 | 2ndRF от 100 кГц до 2,7 ГГц ГГц |
| MG3710E-064/164 | 2ndRF от 100 кГц до 4 ГГц |
| MG3710E-066/166 | 2ndRF от 100 кГц до 6 ГГц |
| Вариант оборудования Общий (1xx: Модернизация) | |
| MG3710E-001/101 | Рубидиевый эталон Генератор |
| MG3710E-002/102 | Высокостабильный опорный генератор |
| MG3710E-011/111 | Вторичный жесткий диск |
| MG3710E-014/114 | Съемный жесткий диск, Windows 10 |
| MG3710E-017/117 | Универсальный вход/выход |
| MG3710E-021/121 | Тест BER Функция |
| MG3710E-018/118 | Аналоговый IQ-вход/выход |
| Аппаратный вариант для 1st RF (1xx: модернизация) | |
| MG3710E-041/141 | Расширение мощности для 1st RF |
| MG3710E-042/142 | Расширение мощности для 1stRF |
| MG3710E-043/143 | Защита от обратной полярности питания для 1stRF |
| MG3710E-045/145 | Обновление памяти ARB до 256 Мвыборок для 1stRF |
| MG3710E-046/146 | Обновление памяти ARB до 1024 Мвыборок для 1stRF |
| MG3710E-048/148 | Комбинация базового сигнала для 1stRF |
| MG3710E-049/149 | AWGN для 1stRF |
| MG3710E-050/150 | Дополнительный аналоговый вход модуляции для 1st RF |
| Аппаратный вариант для 2nd RF (1xx: модернизация) | |
| MG3710E-071/171 | Расширение мощности для 2ndRF |
| MG3710E-072/172 | Расширение энергопотребления для 2ndRF |
| MG3710E-073/173 | Защита от обратной полярности питания для 2ndRF |
| MG3710E-075/175 | Обновление памяти ARB до 256 Мвыборок для 2ndRF |
| MG3710E-076/176 | Обновление памяти ARB до 1024 Мвыборок для 2ndRF |
| MG3710E-078/178 | Комбинация базового сигнала для 2ndRF |
| MG3710E-079/179 | AWGN для 2ndRF |
| MG3710E-080/180 | Дополнительный аналоговый вход модуляции для 2nd RF |
| Программная схема осциллограммы | |
| MX370073B | Схема радара DFS [для FCC/Япония] MIC] |
| MX370075A | Шаблон формы сигнала DFS (ETSI) [Для ETSI] |
| MX370084A | Шаблон формы сигнала ISDB-Tmm |
| MX371054A | Шаблон формы сигнала помех для тестирования приемника LTE |
| MX371055A | Шаблон формы сигнала помех для тестирования приемника 5G NR |
| Программное обеспечение IQproducer | |
| MX370101A | HSDPA/HSUPA IQproducer |
| MX370102A | TDMA IQproducer |
| MX370103A | CDMA2000 1xEV-DO IQproducer |
| MX370104A | Многоканальный IQproducer |
| MX370106A | DVB-T/H IQproducer |
| MX370107A | Fading IQproducer |
| MX370108A | LTE IQproducer |
| MX370108A-001 | Опция LTE-Advanced FDD [Требуется MX370108A] |
| MX370110A | LTE TDD IQproducer |
| MX370110A-001 | Опция LTE-Advanced TDD [Требуется MX370110A] |
| MX370111A | WLAN IQproducer |
| MX370111A-002 | Опция 802.11ac (160 МГц) [Требуется MX370111A] |
| MX370112A | TD-SCDMA IQproducer |
| MX370113A | 5GNR TDD sub-6GHz IQproducer |
| MX370114A | 5GNR FDD sub-6GHz IQproducer |
| Техническое обслуживание | |
| MG3710E-ES210 | 2 года расширенной гарантии |
| MG3710E-ES310 | 3 года расширенной гарантии Сервис |
| MG3710E-ES510 | 5 лет расширенной гарантии |
- Генератор – 1 шт.
- Опции – по заказу.
- Кабель сетевой – 1 шт.
- Накопитель USB с документацией – 1 шт.
- Руководство по эксплуатации – 1 экз.
