Анализатор оптических компонентов Ceyear 6433L

Анализатор Ceyear 6433L – настольный цифровой комплекс на базе интегрированной аппаратно-программной платформы, созданный для комплексной диагностики параметров высокоскоростных оптоэлектронных и пассивных оптических элементов. Функция автоматической коррекции влияния коммутационных компонентов. Реализована поддержка дифференциальных и симметричных методов подключения. Интеграция со встроенными и внешними источниками излучения с регулировкой длины волны. Данная версия востребована для проверки показателей модулирующих устройств, лазеров с прямой модуляцией, фотоприемников, волоконно-оптических фильтров и других критичных узлов в научно-исследовательских лабораториях, на предприятиях оптоэлектронной промышленности и в центрах разработки коммуникационных решений.

Преимущества

• Повышенная устойчивость к помехам.
• Сенсорный экран.
• Сниженный уровень собственных шумов.
• Автотестирование модуляторов.
• Широкополосное сканирование.

Электропитание прибора осуществляется от сети 220 В переменного тока с максимальным энергопотреблением 600 Вт. Орган управления запуском со световой индикацией размещен на передней панели корпуса.

Особенности

Параллельная визуализация до четырех независимых рабочих областей с различными вариантами отображения информации.

Поэтапный алгоритм калибровки, обеспечивающий нивелирование систематических погрешностей измерительного канала и улучшение точности итоговых значений.

Определение и графическое представление полосы пропускания в режиме реального времени с выводом характеристик групповой задержки.

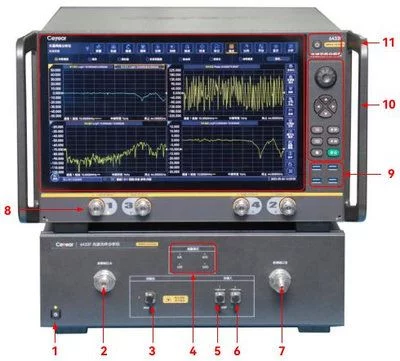

Внешний вид и органы управления

1. Выключатель питания.
2. ВЧ-порт A.
3. Оптический выходной порт.
4. Индикатор режима измерения.
5. Оптический входной порт 1.
6. Оптический входной порт 2.
7. ВЧ-порт B.
8. ВЧ-порт векторной сетки.
9. Интерфейс USB.
10. Область кнопок.
11. Кнопка питания.
