Система оптическая измерительная Anritsu МТ9090А

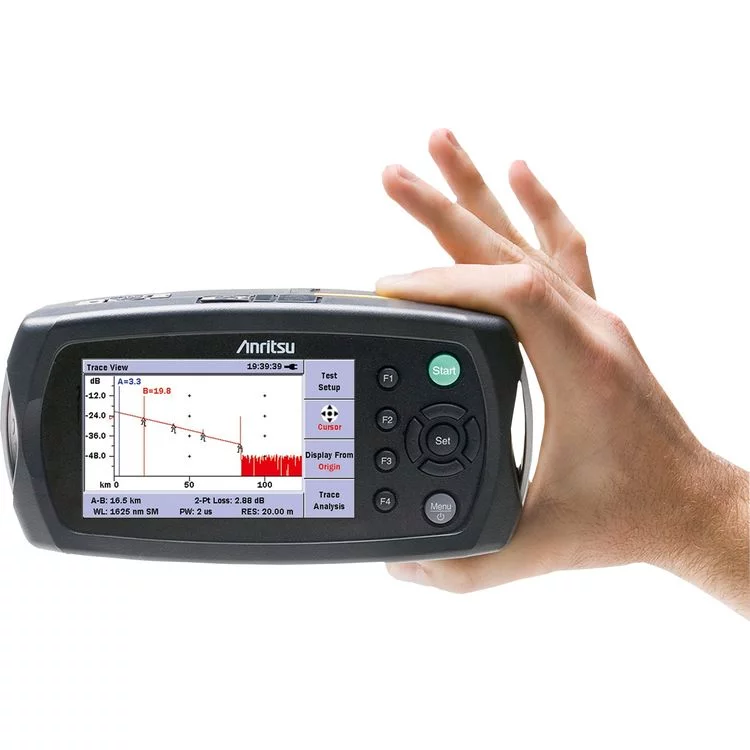

Система Anritsu MT9090A – переносной модульный комплекс, который предназначен для диагностики одномодовых оптических линий методом обратного рассеяния и анализа спектра. Принцип функционирования основывается на фиксации и цифровой обработке отраженного светового сигнала для оценки затухания, локации дефектов и измерения мощностных показателей. Большой выбор сменных модулей адаптирует аппарат под конкретные измерительные задачи. Специализированная архитектура для оперативной смены функциональных блоков непосредственно на объекте. Данная модель применяется для развертывания, контроля качества и поиска неисправностей в магистральных и городских сетях связи телекоммуникационными компаниями и монтажными службами.

В 2011 г. инструмент внесен Федеральный информационный фонд по обеспечению единства измерений (Госреестр СИ № 46681-11). Срок действия до 22 апреля 2021 г.

Преимущества

• Быстрый запуск.
• Активная калибровка.
• Расширенный диапазон.
• Ударопрочный корпус.
• Низкое энергопотребление.

Изделие снабжается питанием от встроенной батареи, обеспечивающей до 8 часов непрерывной работы. Подзарядка от сетевого адаптера или автомобильного прикуривателя. Индикатор уровня заряда расположен на основном экране.

Особенности

Трансфлективный TFT-дисплей для четкого отображения информации при любом освещении, включая прямые солнечные лучи.

Функция сохранения снимков для фиксирования текущих результатов в виде файлов для последующего включения в отчетную документацию.

Алгоритм установки пороговых значений для выделения событий критических параметров и потерей на сростках.

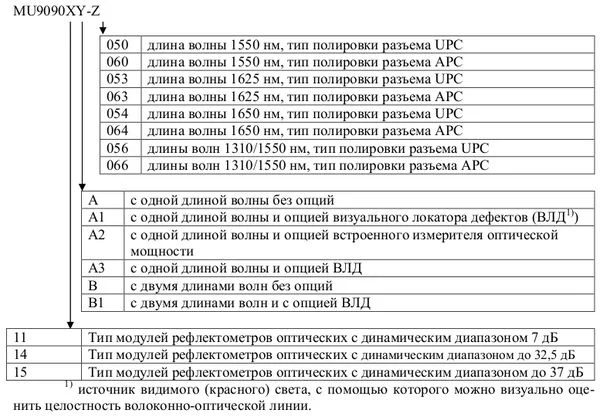

Схема конфигурации модулей рефлектометров

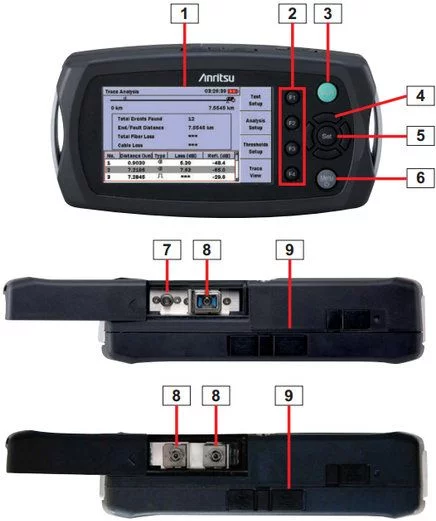

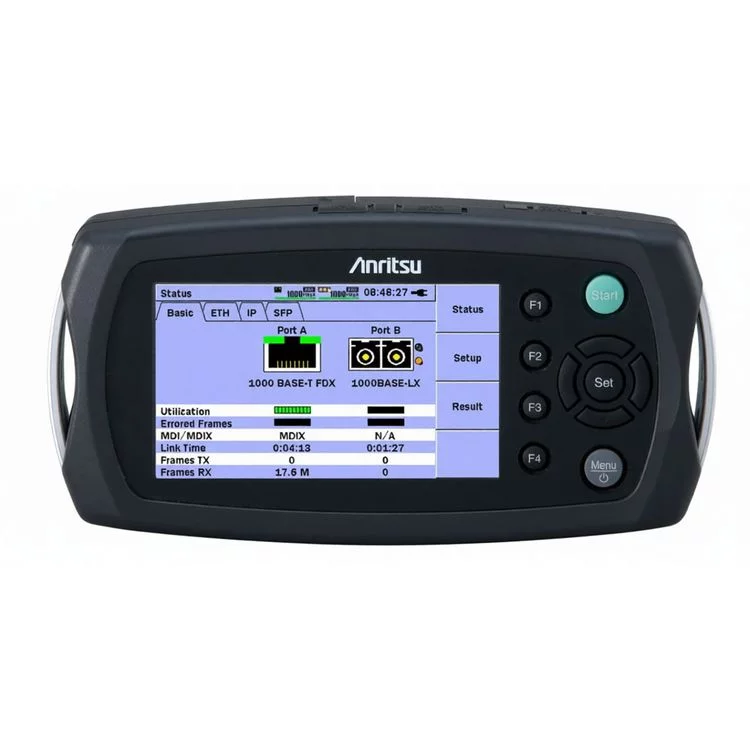

Внешний вид и органы управления

1. Цветной экран.
2. Кнопки для выполнения задач.
3. Кнопка запуска тестирования одним нажатием.
4. Кнопки со стрелками.
5. Выбрать/принять установку.
6. Кнопка меню для быстрого доступа к меню.
7. Лазерный диод видимого света.
8. Порт OTDR.
9. Два порта USB.
