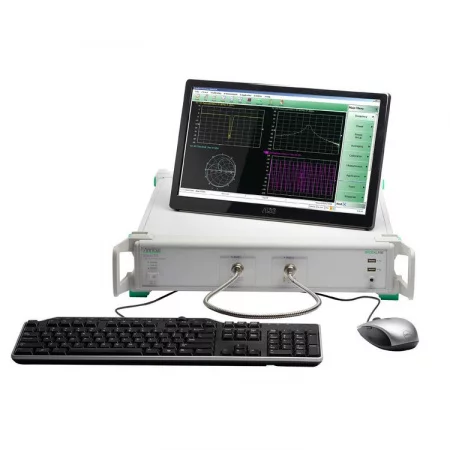

Анализатор цепей векторный Anritsu MS46322B

Анализатор цепей Anritsu MS46322B – настольное векторное устройство, которое предназначено для исследования S-показателей пассивных элементов радио- и микроволнового диапазона. Принцип действия основывается на сопоставлении амплитудных и фазовых параметров тестового импульса, приходящего на вход изучаемого прибора, с характеристиками, принятыми с выходного канала. Отличительной чертой является применение набора опциональных дополнений для расширения интервала частот до 43,5 ГГц. Замены в частотной области стандартно, во временной – с ждущей разверткой. Данная модификация используется на телекоммуникационных объектах, в научно-исследовательских учреждениях и на предприятиях по выпуску радиоэлектронных компонентов.

В 2017 г. оборудование внесено в Федеральный информационный фонд по обеспечению единства измерений (Госреестр СИ № 69453-17). Срок свидетельства – 23 ноября 2022 г.

Преимущества

• Поддержка разнообразных калибровочных методик.
• 12 маркеров.
• Крепеж для 19-дюймовой стойки.
• Ограничительные линии.
• Количество точек отсчётов от 2 до 16001.

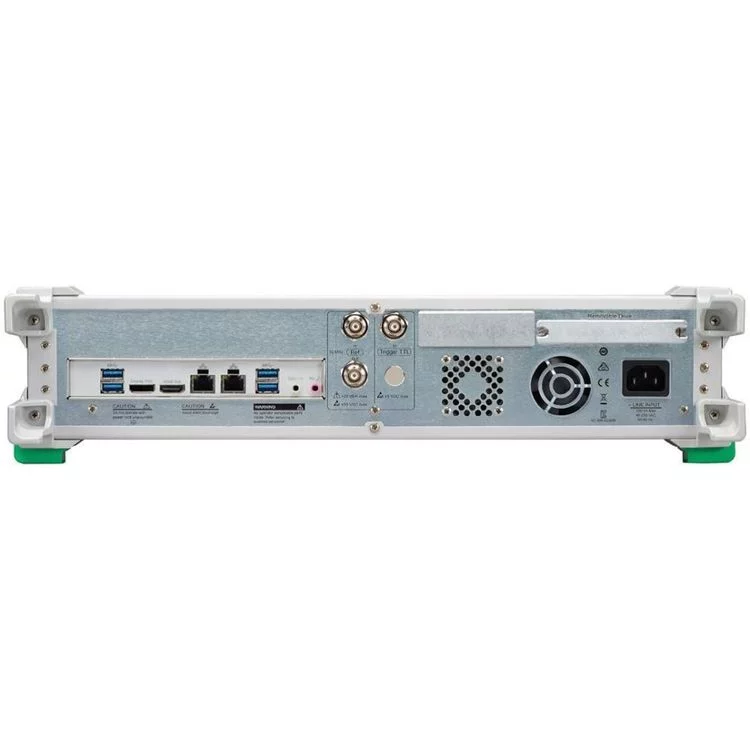

Питание изделия производится от сети переменного тока напряжением 220 В через внутренний сетевой адаптер. Разъем подключения и предохранители находятся на тыльной стороне корпуса, а кнопка включения – на передней панели.

Особенности

Встроенный компьютер для автономной обработки значений, управления функциями и выполнения алгоритмов анализа в реальном времени.

Специализированное программное обеспечение для математической оценки и визуализации измерительных величин, взаимодействия с внешними устройствами через интерфейсные соединения.

Прорезиненные опорные ножки обеспечивают устойчивое размещение на рабочей поверхности и эффективно гасят вибрации в процессе эксплуатации.

Дополнительные опции

Приборы выпускаются в базовой конфигурации и с набором опций, которые могут быть установлены на заводе при заказе:

• 001 – комплект крепежа для установки в стойку 19”;
• 002 – измерения во временной области со стробированием;
• 010 – диапазон частот до 8 ГГц ;
• 020 – диапазон частот до 20 ГГц;
• 043 – диапазон частот до 43,5 ГГц.

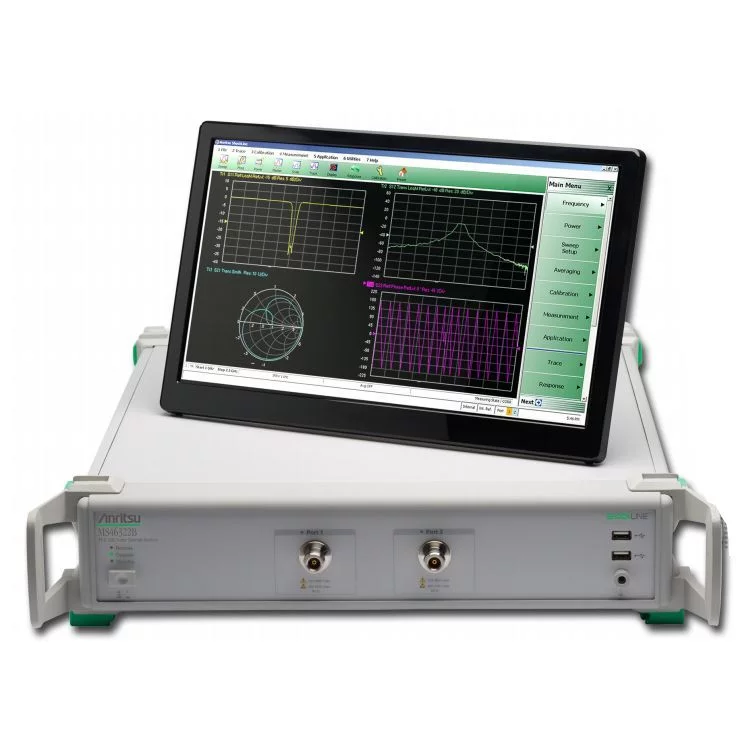

Внешний вид и органы управления

1. Тестовый порт 1.
2. Тестовый порт 2.
3. Разъемы USB 2.0.
4. Разъем заземляющего канала.
5. Кнопка питания.
