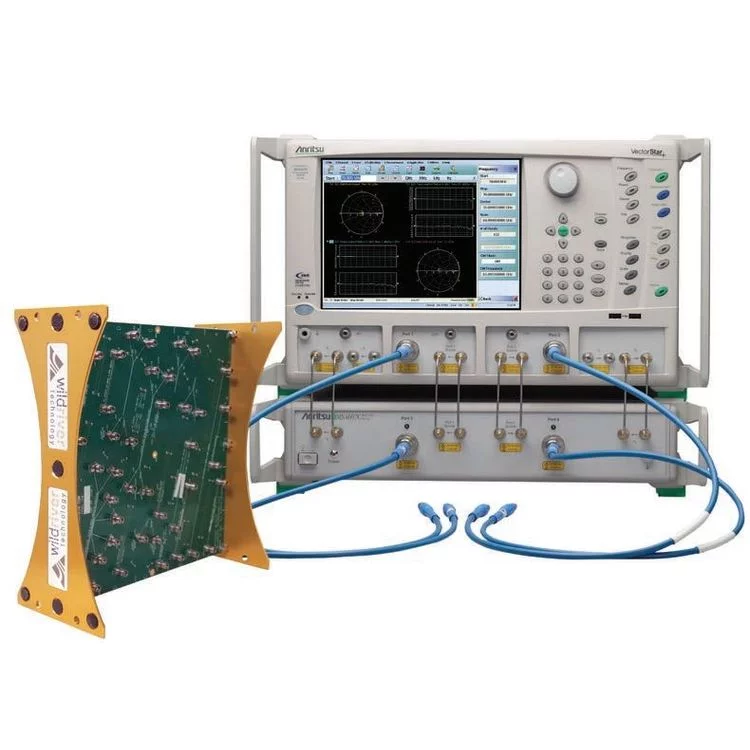

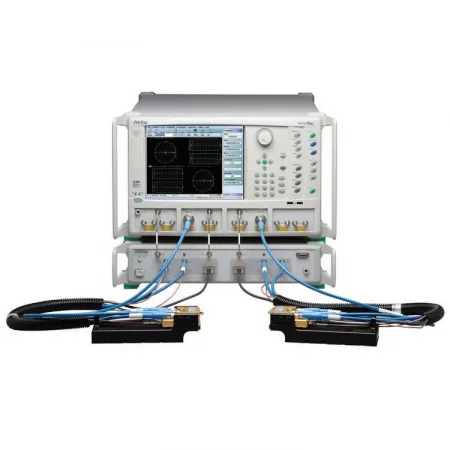

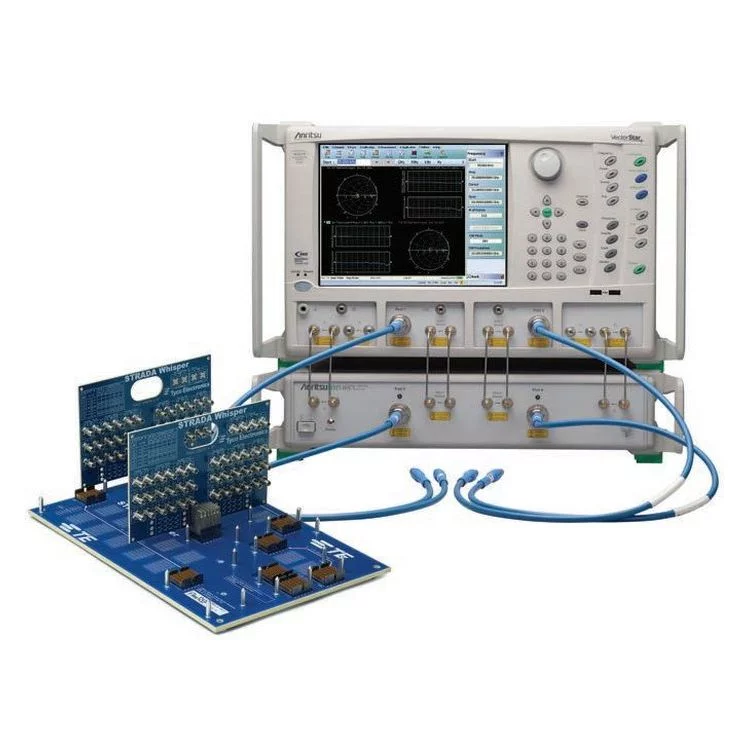

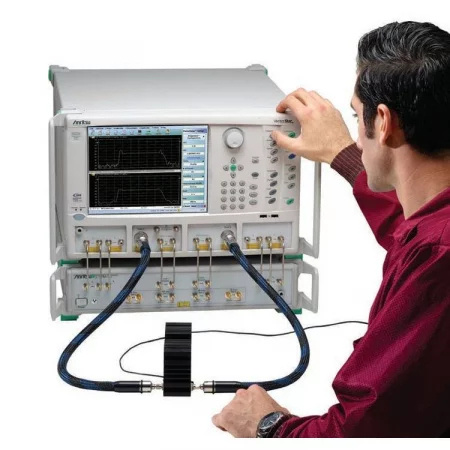

Анализатор цепей векторный Anritsu MS4645B

Векторный измеритель Anritsu MS4645B – лабораторный аппарат, который служит для тестирования S-параметров компонентов ВЧ- и СВЧ-диапазонов. Функционирование базируется на комбинированной архитектуре, использующей мостовые делители и направленные ответвители. Доступна адаптация частотного охвата, числа каналов и дополнительных опций. Реализованы процедуры калибровки, приведения характеристик и корректировки системных погрешностей. Устройство востребовано при исследовании и контроле работоспособности активных/пассивных узлов, проверке целостности сигналов в телекоммуникационных магистралях.

В 2014 г. оборудование внесено в Госреестр средств измерений (№ 58546-14). Действие свидетельства о поверке 25 сентября 2019 г.

Преимущества

• 16 автономных трактов.
• Минимальный уровень внутренних шумов.
• Возможность импульсных измерений.
• Большой набор дополнений.
• Длительный ресурс эксплуатации.

Электропитание прибора организовано от сети 220 В переменного тока. Силовой разъем размещен на задней стенке, а светящаяся кнопка активации – на фронтальной части корпуса.

Особенности

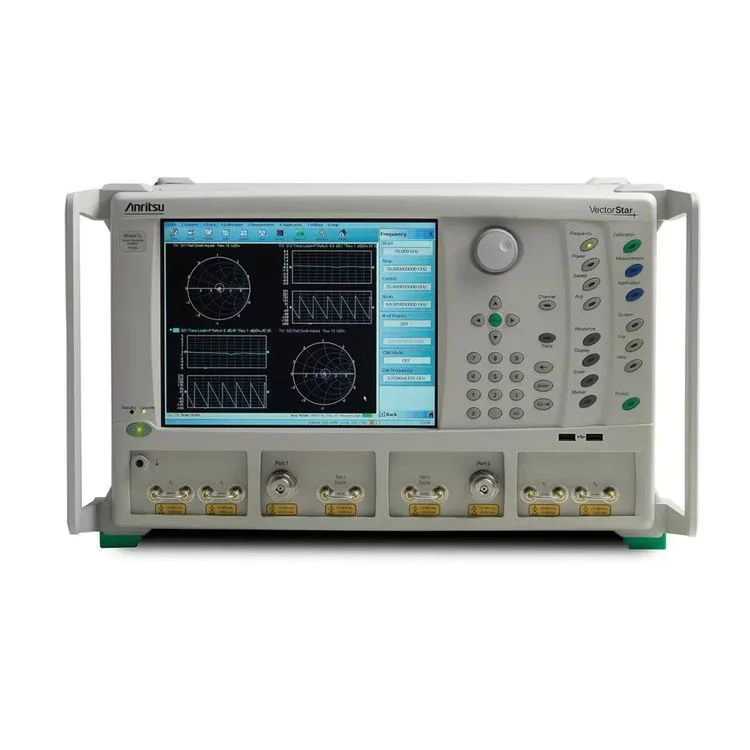

Жидкокристаллический экран демонстрирует измерительную информацию, содержит элементы управления и обеспечивает переход к специфичным опциям.

Энкодер позволяет устанавливать требуемые значения и настраивать рабочие установки, а его вдавливание активирует команду «Ввод».

Управляющие клавиши скомпонованы по логическим группам для удобного выполнения основных операций и выбора необходимого алгоритма.

Дополнительные опции

Приборы выпускаются в базовой конфигурации и с набором опций, которые могут быть установлены на заводе при заказе:

• MS4640B-070. Расширение нижней границы диапазона рабочих частот с 10 МГц до 70 кГц.
• MS464xB-031. С дополнительным источником сигнала и исключенным переключателем направления сигнала.
• MS464xB-051. Дополнительные соединители с перемычками на передней и задней панелях для непосредственного доступа к цепям блока разделения сигналов и подключения блока расширения портов.
• MS464xB-061/062. 061 – два дополнительных ступенчатых аттенюатора (в цепи источника сигнала 1 и приемника сигнала 2), цепи подачи напряжений смещения на испытуемое устройство; 062 – четыре дополнительных ступенчатых аттенюатора (в цепи источника сигнала 1, 2 и приемников сигнала 1, 2), цепи подачи напряжений смещения на испытуемое устройство.
• MS4640B-002. Возможность отображения результатов измерений во временной области (с помощью преобразования Фурье).
• MS4640B-007. Возможность независимой установки частоты источника и частоты настройки приемника.
• MS4640B-043. Возможность управления амплитудой и фазовым сдвигом сигналов источников (для запитки балансных устройств), совмесно с опцией 031.
• MS4640B-035, MS4640B-042. Дополнительный скоростной АЦП и 4 генератора импульсов для работы с импульсными сигналами.
• MS4640B-041. Возможность отображения шумовых характеристик устройств.
• MS4640B-004. Дополнительный твердотельный диск с ОС и ПО.
• MS4640B-001. Возможность монтажа в 19» шкаф.

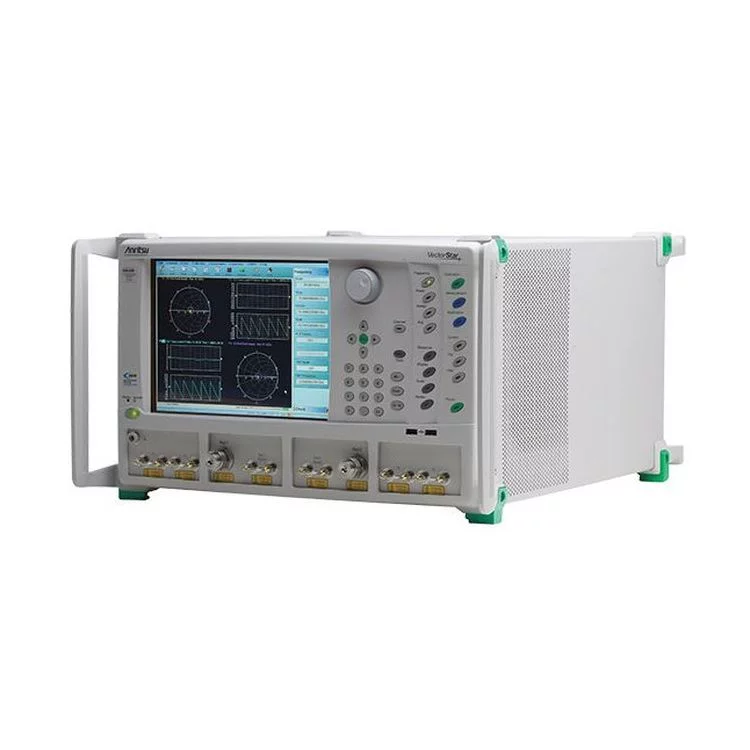

Внешний вид и органы управления

1. Идентификационная табличка.
2. Область отображения.
3. Ввод данных.
4. Навигационные клавиши.
5. Поворотная ручка.
6. Клавиша канала.
7. Группа клавиш анализа.
8. Группа клавиш настройки.
9. Группа клавиш измерения.
10. Группа клавиш системы.
11. Клавиша ожидания/работы.
12. Заземление.
13. Шлейфы прямого доступа.
14. Тестовый порт 1.
15. Шлейф прямого доступа порта 1.
16. Шлейф прямого доступа.
17. Тестовый порт 2.
18. Шлейф прямого доступа.
19. USB-порты.
20. Клавиша предустановки.
