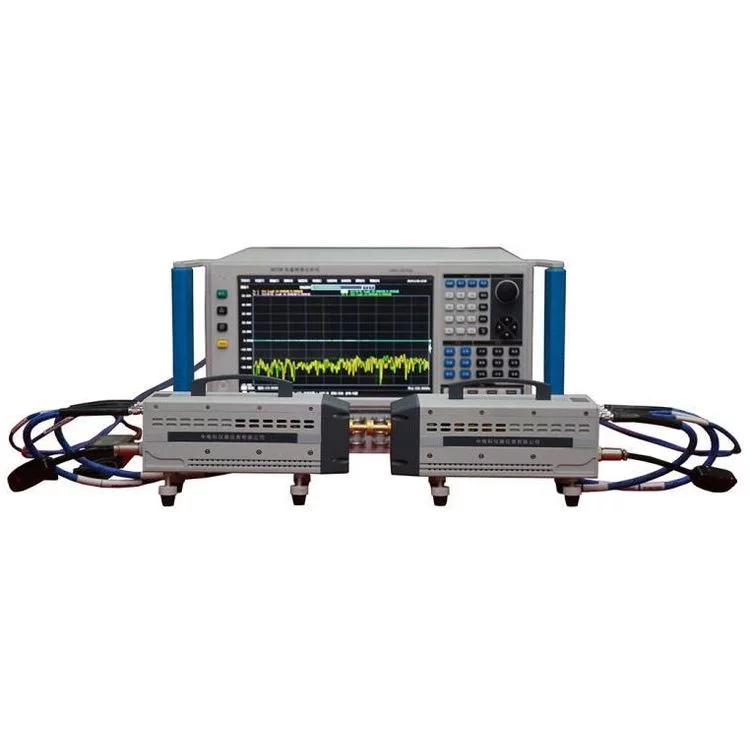

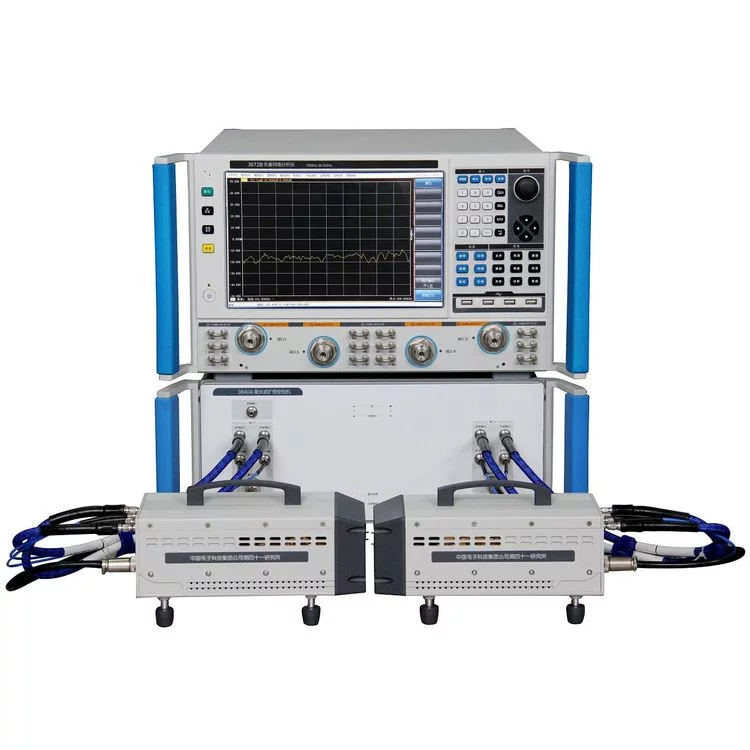

Модуль Ceyear 364X – настольное компактное устройство на базе гармонического метода, которое предназначено для трансформации входного миллиметроволнового излучения в промежуточную частоту и расширения диапазона векторных анализаторов цепей до 500 ГГц. Сочетание сверхширокой области и высокой метрологической стабильности. Процедура калибровки и настройки интервала выполняется автоматически после подключения. Данная модель применяется для определения параметров рассеяния пассивных и активных компонентов на предприятиях радиолокации и радиоэлектронной безопасности, НИИ, занимающихся разработкой фазированных антенных решеток и поглощающих материалов.
Для решения специализированных измерительных задач инструмент производится в нескольких модификациях, отличающихся частотными диапазонами и техническими характеристиками.
Преимущества
- Большая динамика измерений.
- Стабильные фазовые значения.
- Точная компенсация потерь.
- Фильтрацией побочных импульсов.
- Долгий срок службы.
Изделие снабжается питанием от стороннего адаптера постоянного тока 12 В, максимальная потребляемая мощность – не более 50 Вт. Индикация состояния отсутствует. Инициализация происходит автоматически при включении прибора.
Особенности
Встроенная энергонезависимая память с таблицей поправок на преобразование частоты и потери по каналу.
Малогабаритный корпус, допускающий изменение угла установки для удобства соединения вплотную к тестируемым схемам.
Совместимость с двух- и четырёхпортовыми ВАЦ без дополнительного программного обновления.
Технические характеристики
| Модель | Диапазон частот, ГГц | Выходная мощность, дБ | Динамический диапазон, дБ | Эффективная направленность, дБ |
| 3643K | 40–60 | ≥+7 | 100 | ≤-30 |
| 3643NA | 50–75 | ≥+5 | 100 | ≤-37 |
| 3643N | 60–90 | ≥+5 | ≥100 | ≤-37 |
| 3643P | 75–110 | ≥0 | ≥100 | ≤-36 |
| 3643QA | 90–140 | ≥-3 | ≥100 | ≤-35 |

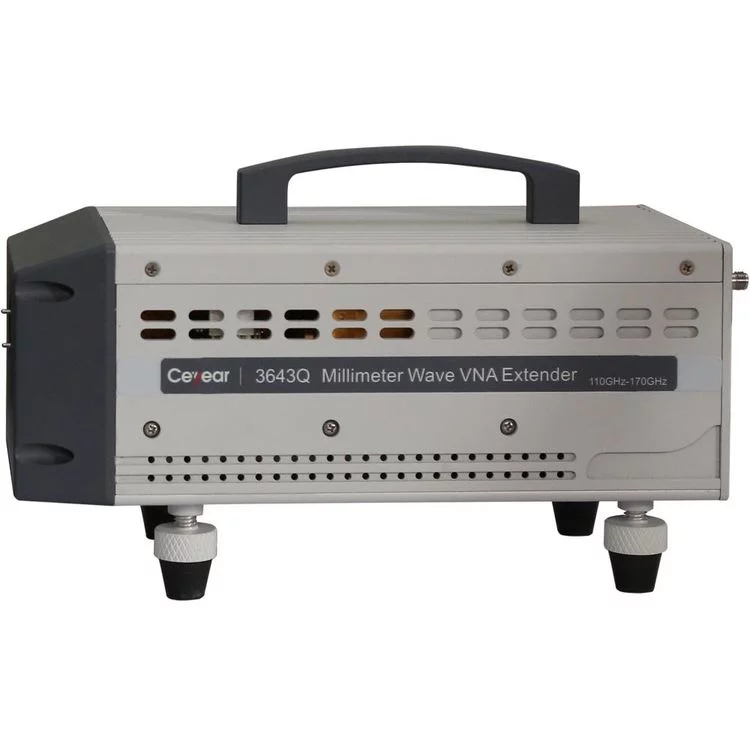

| 3643Q | 110–170 | ≥-1 | ≥100 | ≤-36 |
| 3649 | 170–220 | ≥-10 | ≥100 | ≤-30 |
| 3643SA | 140–220 | ≥-9 | ≥100 | ≤0.25 |
| 3643R | 170–260 | ≥-13 | ≥100 | ≤-25 |

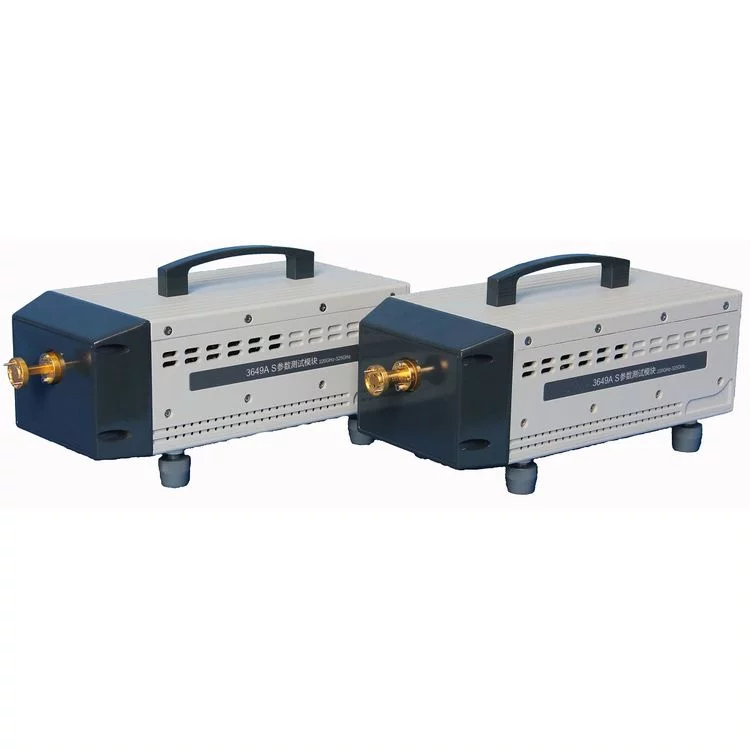

| 3649A | 220–325 | ≥-13 | ≥100 | ≤-25 |
| 3543TA | 260–400 | ≥-20 | ≥80 | ≤-20 |

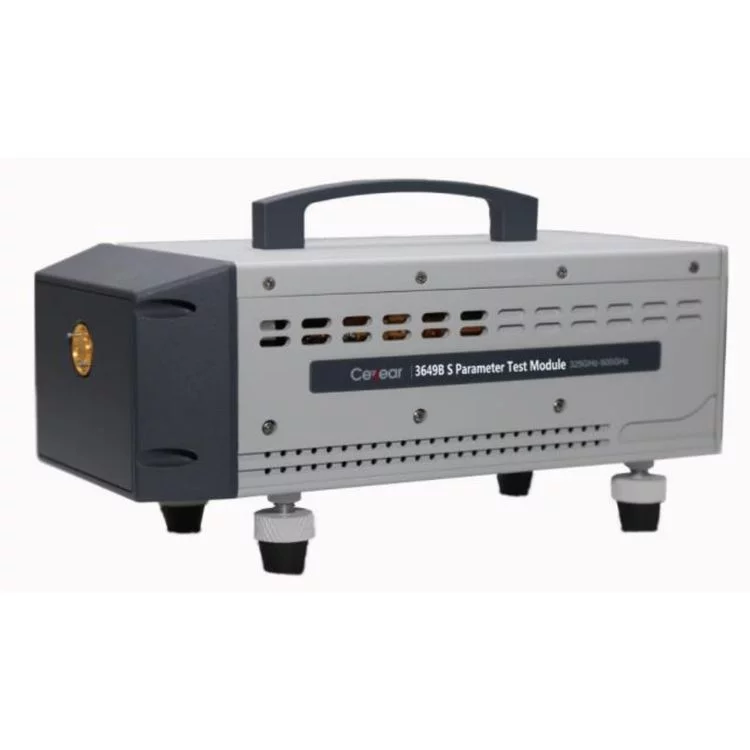

| 3649B | 325–500 | ≥-23 | ≥80 | ≤-20 |
| 3643T | 500–750 | ≥-40 | ≥70 | н/д |
| 3643V | 750–1100 | ≥-36 | ≥40 | ≤-20 |
- Модуль расширения частот – 1 шт.
- Руководство пользователя – 1 экз.
- Гарантийный талон – 1 экз.
- Упаковка – 1 шт.
