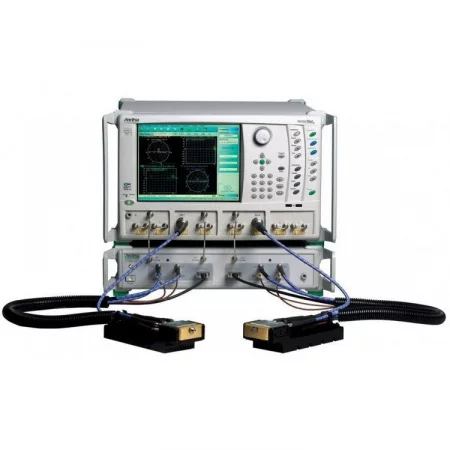

Анализатор цепей Anritsu VectorStar ME7838A – высокопроизводительная измерительная система, которая предназначена для точного определения характеристик электронных компонентов и устройств в сверхшироком частотном диапазоне. Принцип действия основывается на векторном анализе прохождения и отражения сигналов с применением нелинейной линии передачи и модульной архитектуры. Широкий набор опций позволяет реализовать импульсные, дифференциальные измерения и оценку коэффициента шума. Данная модель используется для исследований, разработки и испытаний СВЧ-элементов, интегральных схем и антенн в лабораториях, на производственных предприятиях и в центрах сертификации.
Преимущества
- Широкополосное покрытие.
- 16 независимых каналов.
- До 100000 точек на одной линии.
- Поворотный регулятор.
- Долгий срок службы.
Снабжение питанием каждого модуля комплекса производится от стандартной 220-вольтовой сети переменного тока через соответствующие разъёмы на задней панели.
Особенности
Цветной сенсорный экран с диагональю 26,4 см для эффективного управления и наглядного отображения информации.
Компактные миллиметровые блоки обеспечивают высокую стабильность изучений и положительную необработанную направленность.
Встроенная система охлаждения для предотвращения перегрева электронных узлов при длительной интенсивной эксплуатации.
Модификации
Серия включает четыре типа прибора, которые отличаются диапазоном частот.
Модель | Диапазон частот |
ME7838AX | от 70 кГц до 125 ГГц, коаксиальный выход 1 мм |
ME7838EX | от 70 кГц до 110 ГГц, коаксиальный выход 1 мм |
ME7838D | от 70 кГц до 145 ГГц, коаксиальный выход 0,8 мм |
ME7838G | от 70 кГц до 220 ГГц, выходное напряжение 0,6 мм/Г |
Дополнительные опции
Функциональность системы Anritsu VectorStar ME7838 изменяется и расширяется за счет использования программных и аппаратных опций, устанавливаемых на базовый блок и внешние модули.
Показать опции
Основные измерительные опции
- Опция 049 (Spectrum Analyzer) позволяет использовать прибор как анализатор спектра в диапазоне до 110/125 ГГц и выше. Поддерживает поиск гармоник, побочных излучений и интермодуляционных искажений.
- Noise Figure производит измерение коэффициента шума методом «холодного источника»: опция 041 – стандартный коэффициент шума до 125 ГГц (при использовании приемника 3744x-Rx); опция 048 – дифференциальный коэффициент шума для сбалансированных устройств.
- PulseView™ (Опция 035/042) – высокоточные импульсные измерения с разрешением до 2,5 нс и динамическим диапазоном 100 дБ.
- DifferentialView™ – анализ дифференциальных параметров в режиме реального времени.
- Time Domain (Опция 002) – анализ во временной области (TDR) для определения мест повреждений и неоднородностей.
Аппаратные опции и конфигурации
- 4-портовая конфигурация (ME7838A4) включает дополнительные модули и тестовый набор для измерения многопортовых и дифференциальных устройств.
- Опция 031 (Dual Source) – архитектура с двумя независимыми источниками сигналов, необходимая для тестов на интермодуляцию (IMD) без внешних генераторов.
- Опция 062 добавляет аттенюаторы на приемной стороне для работы с мощными сигналами без риска повреждения приемников.
- Опция 007 необходима для управления внешними миллиметровыми модулями через интерфейс базового блока.
Модернизация и расширение диапазона
- Частотное расширение – модернизация базовой системы до версий D (до 145 ГГц) или G (до 220 ГГц) с использованием модулей MA25300A/MA25400A.
- Banded Millimeter-Wave – подключение волноводных модулей (OML или VDI) для работы в диапазонах до 1,1 ТГц.
- UFX (Universal Fixture Extraction) – программная опция для де-эмбеддинга (удаления влияния) измерительной оснастки и переходов.
- Основной блок – 1 шт.
- Широкополосный тестовый модуль – 1 шт.
- Миллиметровые модули – 2 шт.
- Соединительные кабели – 1 компл.
