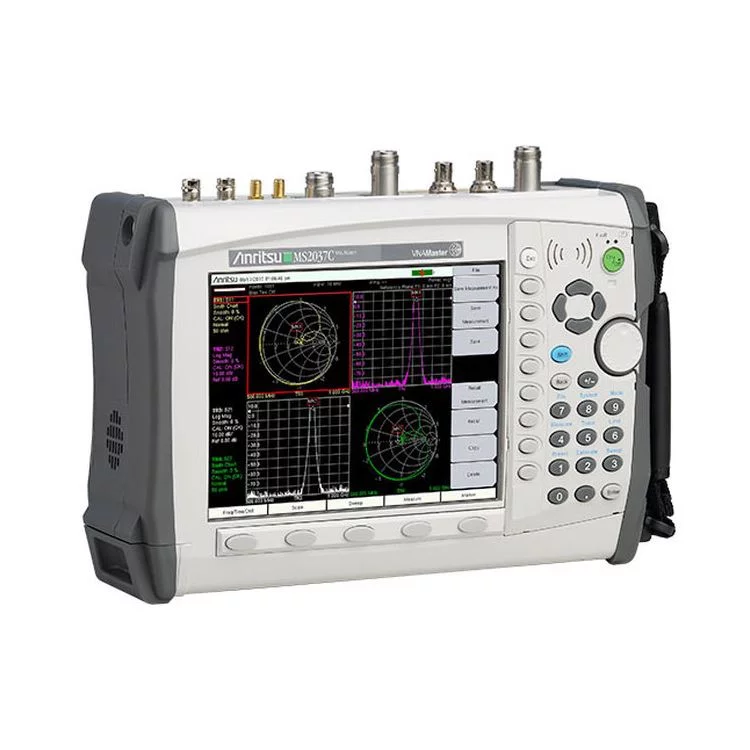

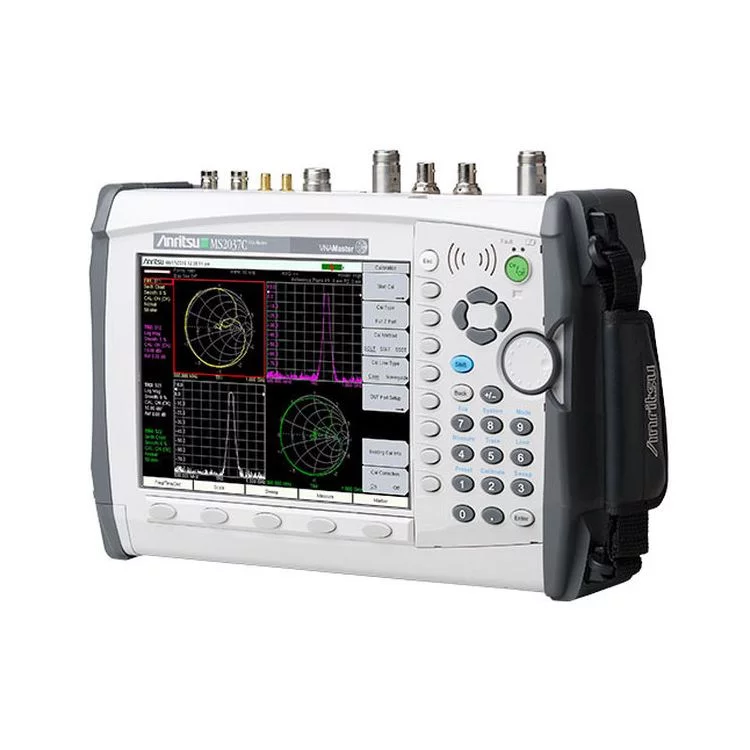

Векторный анализатор цепей и спектра Anritsu MS2037C

Анализатор Anritsu MS2037C – векторное малогабаритное устройство, которое предназначено для определения индексов отражения и передачи, показателей спектра импульсов в высокочастотных магистралях. Принцип действия основан на формировании тестового сигнала, исследовании отклика испытуемой аппаратуры и дальнейшим вычислением его S-параметров. Энергонезависимый рекодер для записи результатов замеров и регулировок. Встроенный GPS-модуль обеспечивает привязку итогов к координатным характеристикам. Данная модификация используется для настройки, диагностирования и наладки антенно-фидерных каналов, усилителей и фильтров в организациях связи, в сервисных мастерских и исследовательских лабораториях.

В 2013 г. оборудование внесено Федеральный информационный фонд по обеспечению единства измерений (Госреестр СИ № 53906-13). Срок свидетельства – 28 мая 2024 г.

Преимущества

• Направленность измерительного моста 42 дБ.
• Низкая степень собственных шумов.
• Компактный корпус.
• Интегрированный предусилитель.
• Один отсчёт 350 мкс.

Изделие обеспечивается энергией от аккумуляторной батареи или внешнего 12-вольтового источника через специализированный разъем. На лицевой стороне размещены индикатор заряда и клавиша подачи питания. Поддерживается автоматическое выключение для продления времени автономной работы.

Особенности

Многооконный интерфейс экрана для одновременной визуализации до четырех независимых графиков.

Режим частотного маскирования для защиты конфиденциальной информации, скрывая числовые значения.

Входящий в комплект мягкий чехол со встроенной откидной подставкой облегчает транспортировку и комфортную эксплуатацию в полевых условиях.

Дополнительные опции

Приборы выпускаются в базовой конфигурации и с набором опций, которые могут быть установлены на заводе при заказе:

• 0002 – отображение результатов во временной области (включает опцию 0501);
• 0005 – измеритель мощности (детекторная головка по отдельному заказу);
• 0007 – безопасная работа с данными;
• 0010 – встроенный источник постоянного напряжения;
• 0015 – векторный вольтметр;
• 0019 – прецизионный измеритель мощности (измерительные преобразователи мощности с интерфейсом USB по отдельному заказу);
• 0025 – анализатор интерференции (внешняя антенна по отдельному заказу);
• 0027 – сканер каналов (внешняя антенна по отдельному заказу);
• 0031 – приемник навигационной системы GPS;
• 0077 – измерение дифференциального коэффициента отражения SD1D1;
• 0501 – определение расстояния до места повреждения в тракте (включено для опции 002);
• 0509 – измерение параметров модуляции АМ, ЧМ, ФМ.

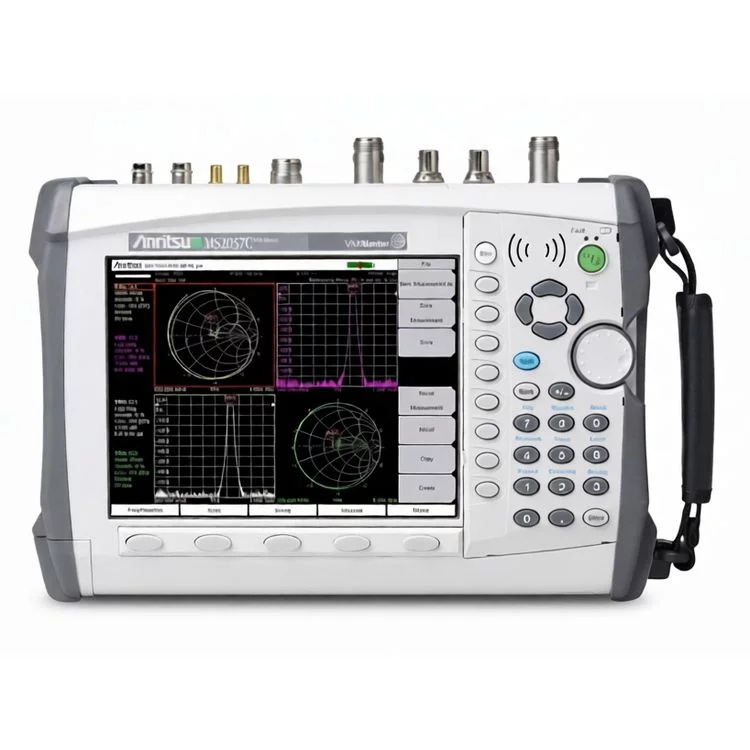

Внешний вид и органы управления

1. Выходные вентиляционные отверстия.
2. Активный функциональный блок или меню программных клавиш.
3. Клавиша Esc.
4. Программные клавиши (8 кнопок).
5. Индикатор неисправности зарядного устройства.
6. Индикатор заряда аккумулятора.
7. Клавиша включения On/Off.
8. Клавиши со стрелками.
9. Клавиша Shift.
10. Вращающаяся ручка.
11. Цифровая клавиатура.
12. Клавиша Enter.
13. Входные вентиляционные отверстия.
14. Функциональные приборные клавиши (5 кнопок).
15. Экран измерения (или окно развертки).
16. Аккумуляторный отсек.
