Источник питания Rigol DP822 (монохроматический дисплей)

Источник питания Rigol DP822 – программируемый двухканальный прибор, который предназначен для точного создания стабилизированного напряжения и тока. Принцип действия заключается в преобразовании переменного сетевого электричества в постоянное с помощью линейного регулятора и систем обратной связи. Допускается последовательное и параллельное подключение выходов. Функция задержки вкл./выкл., поддержка определенного и неограниченного числа циклов переключения режимов. Данная модель используется в исследовательских центрах, сервисных мастерских и на производственных линиях для энергообеспечения электронных систем и функционального мониторинга.

Преимущества

• Время установления 50 мкс.
• Низкие пульсации.
• Изолированные каналы.
• Модульное конфигурирование.
• Компактные размеры.

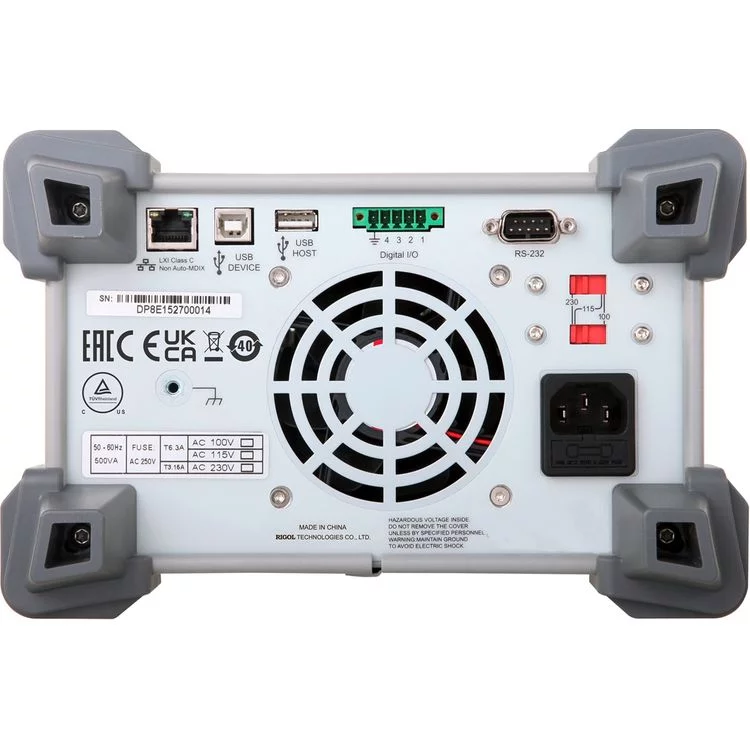

Изделие обеспечивается энергией от однофазной сети (220 В). Механический тумблер включения расположен на передней панеле, силовой разъем и вентилятор охлаждения – на тыльной.

Особенности

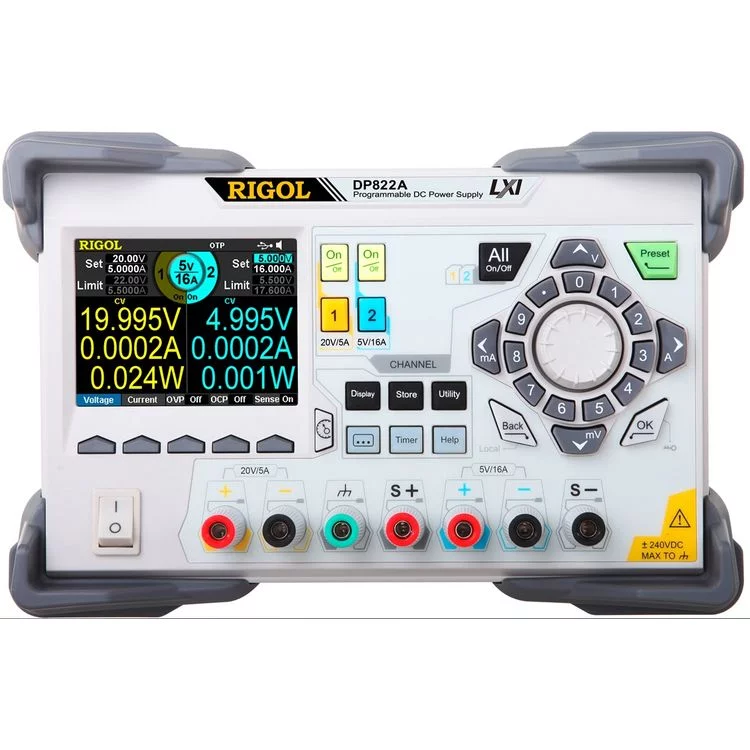

Монохроматический или полноцветный (модификация с индексом «А») TFT-дисплей с графическим и буквенно-цифровым отображением величин для визуального контроля.

Защита от перегрузки, неправильного подключения и случайных изменений показателей для обеспечения безопасности.

Встроенные интерфейсы USB, LAN, RS-232, Digital I/O и дополнительный опциональный GPIB для интеграции в автоматизированные измерительные схемы.

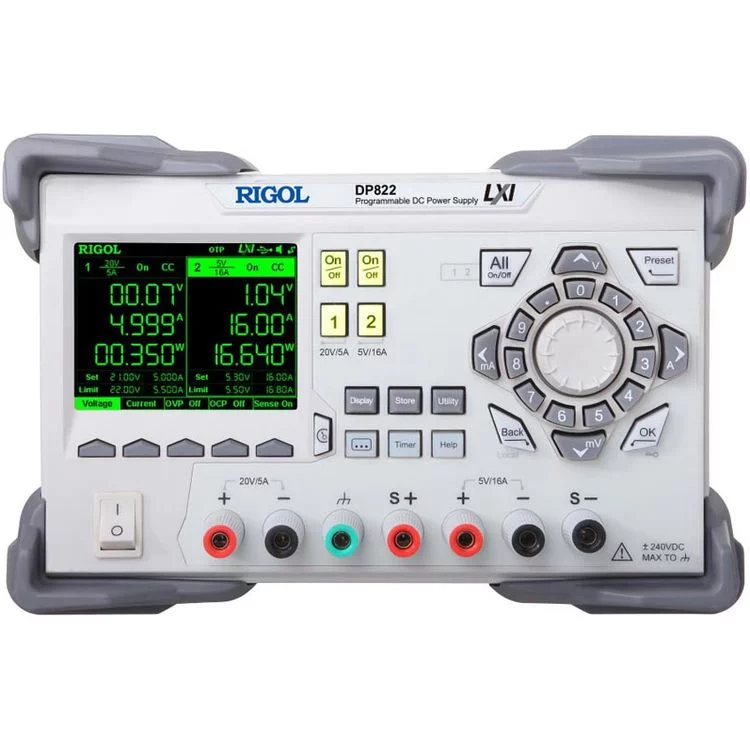

Внешний вид и органы управления

1. ЖК-дисплей.
2. Выбор канала (диапазона) и переключатель выходного сигнала.
3. Область ввода параметров.
4. Предустановка – восстановление всех настроек прибора до значений по умолчанию или вызов пользовательской конфигурации напряжения/тока канала.
5. Ок – подтверждение настройки параметра.
6. Назад. Удаление символа, находящегося перед курсором.
7. Выходные клеммы.
8. Область меню функций.
9. Переключение режима отображения/Возврат в основной интерфейс.
10. Кнопки меню.
11. Кнопка выключателя питания.
