Источник питания постоянного тока Б5-109

Источник Б5-109 – одноканальный импульсный инструмент, используемый для точного выставления и контроля выходного постоянного напряжения и тока. Процесс базируется на трансформации питающего напряжения в высокочастотные импульсы, которые выпрямляются, сглаживаются и стабилизируются под управление встроенного микроконтроллера. В энергонезависимую память занесено восемь настраиваемых пользовательских профилей, позволяющих оперативно переключаться между разными режимами испытаний без ручного ввода. Устройство применяется при отладке радиоэлектронных схем, проведении исследовательских экспериментов и метрологической проверке измерительных средств в лабораториях и на производственных участках.

Преимущества

• Низкий уровень помех 1,6 мВ.
• Цветной ЖК-экран.
• Отображение временных трендов.
• Изолированные цепи.
• Защита от короткого замыкания.

Питание изделия осуществляется от однофазной сети 220 В переменного тока. Клавиша сетевого выключателя вынесена на фронтальную часть корпуса, а розетка для подключения шнура – на заднюю стенку.

Особенности

Зажимные винтовые клеммы на лицевой панели надёжно фиксируют провода нагрузки и обеспечивают точку заземления.

Установка параметров выполняется с помощью поворотного энкодера с тактильным нажатием и отдельной кнопки «Выход».

Система активного охлаждения регулирует частоту вращения вентилятора в зависимости от тепловыделения, предотвращая перегрев внутренних компонентов.

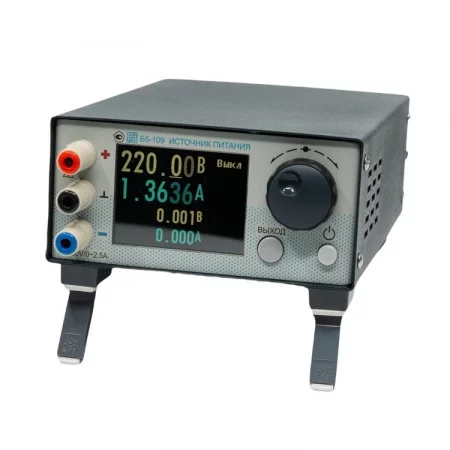

Внешний вид и органы управления

1. Полюсные клеммы выходного напряжения и клемма корпуса.
2. Графический дисплей.
3. Ручка энкодера.
4. Кнопка выключений/включения выходного напряжения, отмены изменений и выхода из режима настроек.
5. Переключатель включения сети.
