Источник питания постоянного тока GW Instek PSB7 2800L

Источник питания GW Instek PSB7 2800L – одноканальный импульсный прибор, используемый для формирования постоянного тока. Внутренний выпрямитель конвертирует переменное напряжение от трансформатора в напряжение одной полярности, а система сглаживающих фильтров уменьшает пульсации на выходе. Консоль управления, элементы воспроизведения и настройки аппарата размещаются на передней стороне. Предусмотрена возможность соединения устройств общую последовательную (до 4-х источников) или параллельную (до 2-х источников) схему для повышения выходных характеристик. Данная модель эксплуатируется в производстве и ремонте электронного оборудования, монтаже и проверке электротехнических узлов и агрегатов, находит свое употребление в научных исследованиях и при стендовых испытаниях.

Преимущества

• Низкий уровень погрешности.
• Осуществление до сотни последовательных тестовых ходов.
• Встроенная система высокоомного соединения для ограничения противоположного тока и защиты питаемых внешних инструментов от поломки.
• Предохранение от перегрузки по напряжению, силе тока и мощности (OVP, OCP, OPP).
• Функция «Мультидиапазон» для расширения рабочей зоны построения значений выходных величин параметров электрического тока.
• Двухстрочный цифровой экран для одновременной индикация выходных данных, выбора пунктов меню настроек и отображения сигналов тревоги.
• Разъемы RS-232C, USB и, опционально доступный, GPIB обеспечивают удаленное управление и контроль посредством персонального компьютера или ноутбука.
• Погрешность измерений: напряжения ±(0,2% + 20 мВ), силы тока ±(0,3% + 20 мА), мощности ±(0,5% + 50 Вт).

Снабжение электричеством изделия осуществляется от однофазной сети переменного тока 100–240 В, частотой 50–60 Гц.

Особенности

Сохранение в память трех комплексов установок. Кнопка воспроизведенного профиля обозначается включенным светодиодом.

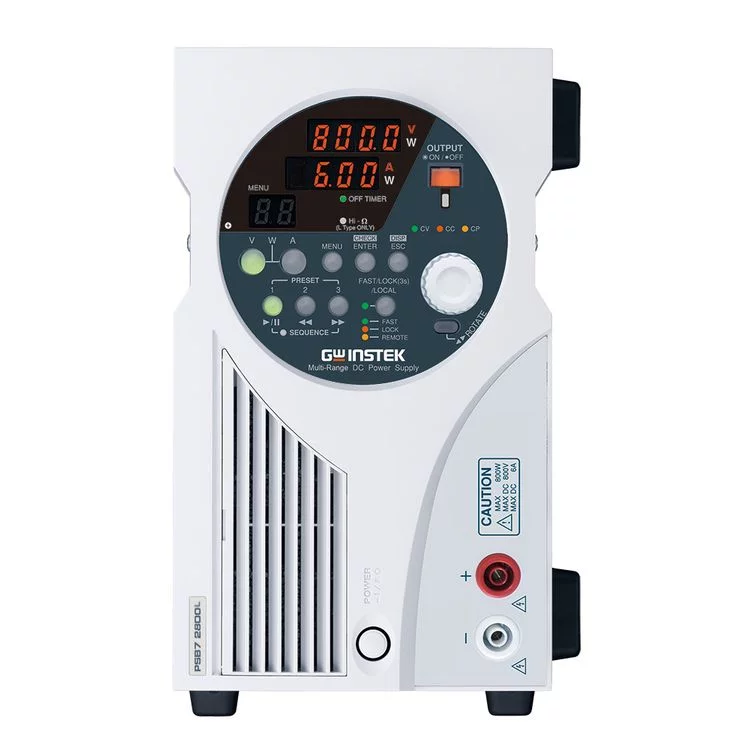

Для оптимизации пространства для работы существует способность вертикального расположения преобразователя. Поворотный блок регулирования роторного типа изменяет угол при нажатии клавиши и вращении энкодера.

Функционал таймера обратного отсчета для выставления времени отложенного выключения от 10 мин до 99 ч 50 мин.

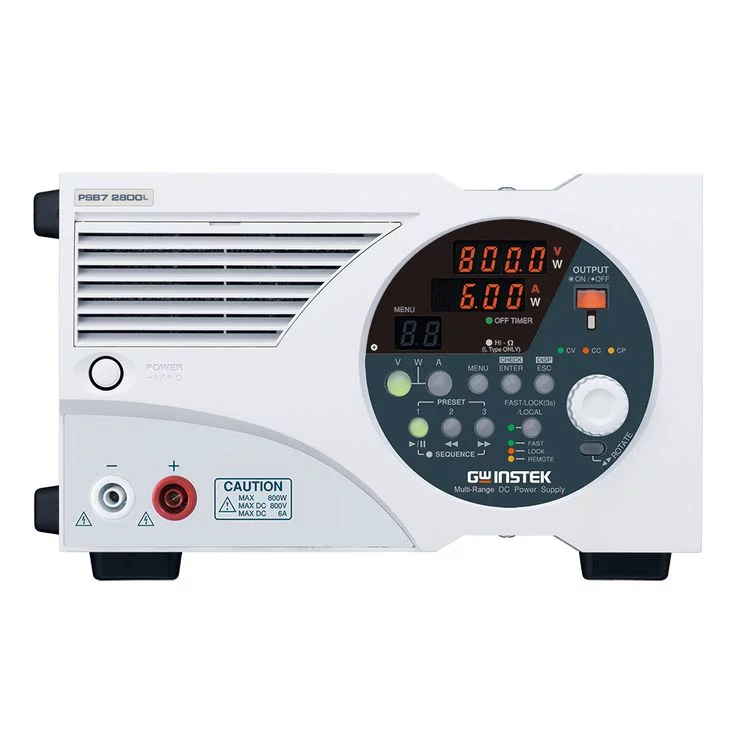

Внешний вид и органы управления

1. Съемная передняя вентиляционная решетка для охлаждения внутренних элементов. Внутри расположен противопыльный фильтр.
2. Съемные резиновые ножки. Если устройство установлено в стойке и ножки не нужны, их можно снять.
3. Кнопка Вкл./Выкл. питания. Нажмите переключатель в положение (I), чтобы включить блок питания, нажмите еще раз, чтобы выключить.
4. Передние выходные клеммы.
5. Номер адреса, номер шага, номер цикла, номер меню.
6. Индикаторы канала отсутствуют в данной модели.
7. 7-сегментное табло – отображается сила тока или мощность, номер шага, заданный элемент меню, сигналы тревоги. Индикатор «W» справа светится в состоянии отображения мощности.
8. 7-сегментное табло – отображается напряжение или мощность, номер цикла, выбранные параметры меню, сигналы тревоги. Светодиод «W» справа горит в состоянии отображения мощности.
9. Функциональные светодиоды отображают состояние вкл./выкл. функций таймера, зарержки или Hi-Ω. Светодиод горит зеленым, когда активирована соответствующая функция.
10. Кнопка DISP/ESC – изменяет отображение канала, последовательных операций последовательности (номер шага и номер цикла), оставшееся время таймера выключения. Нажатие кнопки приводит к выходу из режима меню и возврату в обычный режим.
11. Красная кнопка OUTPUT – включает или выключает выходной канал. Светодиод загорается при включении.
12. Индикаторы, указывающие режим вывода: зеленый – режим CV, красный – CC, оранжевый – CP.
13. Вращающийся энкодер используется для выбора функций и изменения значений.
14. Зеленая кнопка V – используется для установки напряжения. Нажмите кнопку и поверните энкодер, чтобы изменить установленное значение. Если нажать клавишу A, удерживая клавишу V, загорятся оба светодиода, а светодиод тока перейдет в режим отображения мощности.
15. Зеленая кнопка A – используется для установки тока. Нажмите кнопку и поверните энкодер, чтобы изменить установленное значение. Если нажать клавишу V, удерживая клавишу A, загорятся оба светодиода, а светодиод напряжения перейдет в режим отображения мощности.
16. Зеленая кнопка PRESET 1 – загрузка профиля настроек 1. Служит клавишей запуска/паузы в последовательном режиме.
17. Зеленая кнопка PRESET 2 – загрузка профиля настроек 2. Служит клавишей возврата для перехода к предыдущему номеру шага в режиме последовательности.
18. Зеленая кнопка PRESET 3 – загрузка профиля настроек 3. Служит клавишей перехода вперед для перехода к следующему номеру шага в режиме последовательности.
19. Кнопка MENU – используется для настройки и выбора различных функций.
20. Кнопка CHECK/ENTER – чередует работу (и отображение) между выходным значением и заданным значением. Когда выход включен, каждое нажатие попеременно отображает выходное значение и заданное значение. Когда светится клавиша V – производится настройка напряжения; светится клавиша A – производится настройка силы тока; светятся обе клавиши — производится настройка мощности. Когда производится настройка меню, нажмите для проверки функции и значения.
21. Кнопка FAST/LOCK(3s)/LOCAL – изменяет разрешение настроек напряжения, тока или мощности, блокирует работу панели или переключает удаленный режим в локальный. Цвет светодиода указывает на текущий статус: FAST (зеленый) – разрешение настройки составляет 1 В, 1 А или 100 Вт; LOCK (3 с) (красный) – операции на передней панели отключены; REMOTE (оранжевый) светится во время связи через дополнительные интерфейсные платы.
22. Кнопка ROTATE – применяется для поверота панель управления на 90 градусов, что позволяет использовать устройство в горизонтальном или вертикальном положении.
23. Дополнительные интерфейсы – GPIB, USB, RS-232C.
24. Разъем внешнего управления J3 – используется для управления или мониторинга различных параметров с помощью внешних компонентов.
25. Измерительные клеммы – используются для выбора точки измерения.
26. Задние выходные клеммы.
27. Разъем внешнего управления J1 – используется для параллельного и последовательного управления в режиме «ведущий/ведомый». С этим разъемом необходимо использовать дополнительные кабели.
28. Разъем внешнего управления J2 – используется для параллельного и последовательного управления в режиме «ведущий/ведомый». С этим разъемом необходимо использовать дополнительные кабели.
29. Задняя вентиляционная решетка. Воздух, поступающий в агрегат спереди, выдувается через эту решетку. Оставьте зазор не менее 30 см за задней панелью для хорошей вентиляции. Если какой-либо предмет загораживает заднюю панель, температура внутри блока питания может значительно повыситься.
30. Клемма заземления.
31. AC INPUT – разъем для подключения кабеля питания переменного тока.
