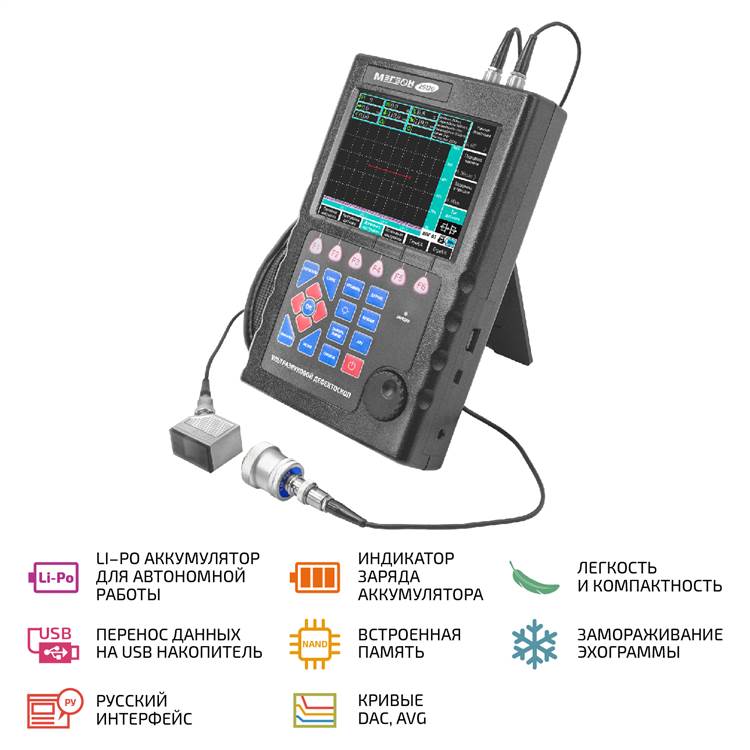

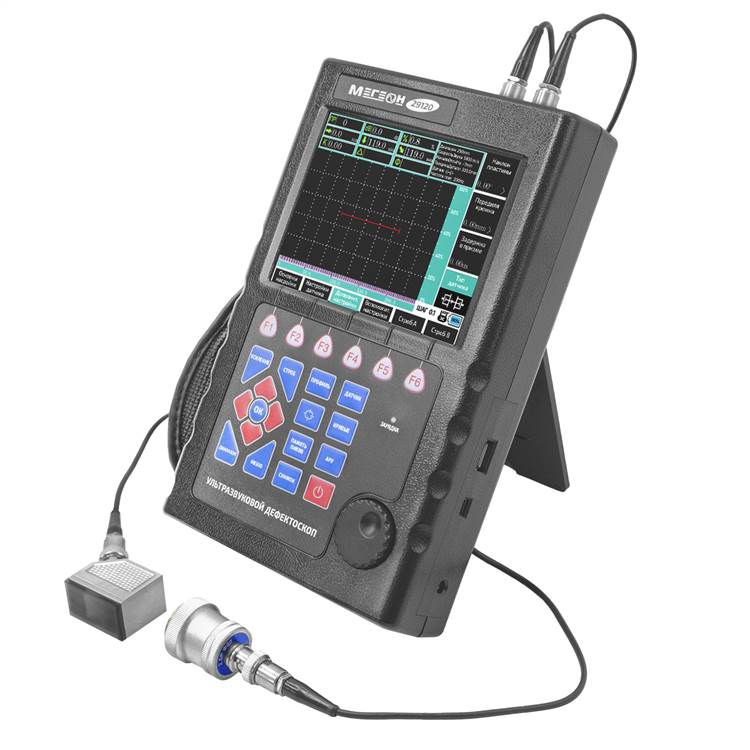

Ультразвуковой дефектоскоп МЕГЕОН 29120 с поверкой

Дефектоскоп МЕГЕОН 29120 – цифровой ультразвуковой прибор, который используется для обнаружения нарушения сплошности или однородности структуры, зоны коррозионного поражения, отклонения химического состава и размеров. Устройство генерирует колебания заданной частоты, которые проходя через объект исследования, отражаются от границы материалов меняют свое значение при встрече с пустотой или вкраплением сред с другими характеристиками. Полученный сигнал обрабатывается микропроцессором, данные отображаются на дисплее и интерпретируется оператором.

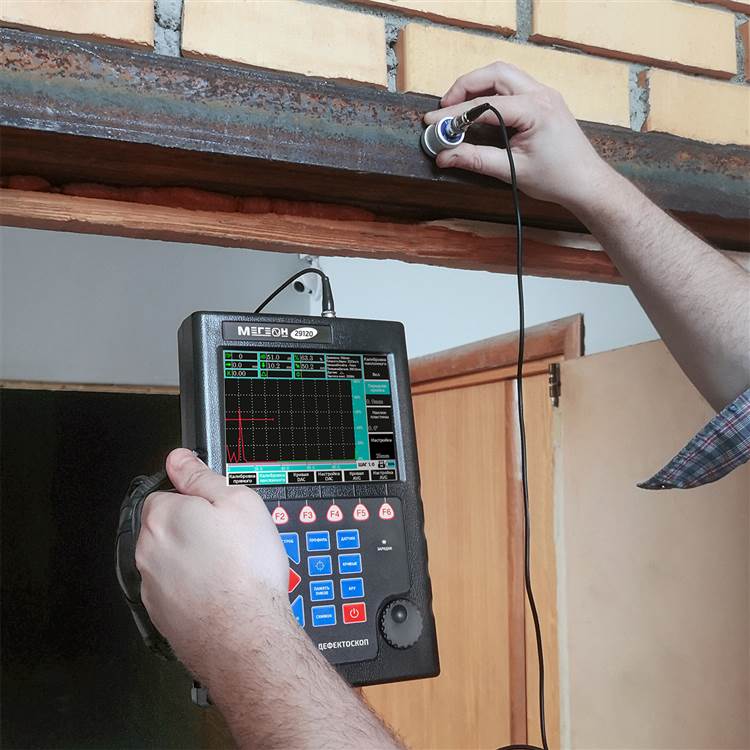

Ультразвуковой контроль требуется при изготовлении и эксплуатации ответственных изделий – например, несущих конструкций сооружений, авиационных двигателей, трубопроводов реакторов, железнодорожной инфраструктуры

Преимущества

• Небольшой вес и малые габаритные размеры для удержания одной рукой и эффективной эксплуатации устройства.
• Альтернативные варианты цветового отображения эхограммы.
• Четыре вида зондирующих импульсов.
• Внутренняя память для записи и просмотра выполненных замеров. Файловый менеджер для работы с данными.
• Специализированное программное обеспечение для просмотра видео, эхограмм, создания аналитических отчетов.

Питание изделия осуществляется от литий-полимерной (Li-Po) аккумуляторной батареи (11,1 В, 3600 мАч). Зарядка аккумулятора производится от сети переменного тока через адаптер – на входе 100–240 В, на выходе 13,5 В.

Особенности

Цветной графический дисплей повышенной четкости и яркости для представления измерений. Функция замораживания эхограммы.

Пылевлагозащищенные тактовые кнопки расположены на лицевой стороне и обеспечивают управление процессами и настройку аппарата.

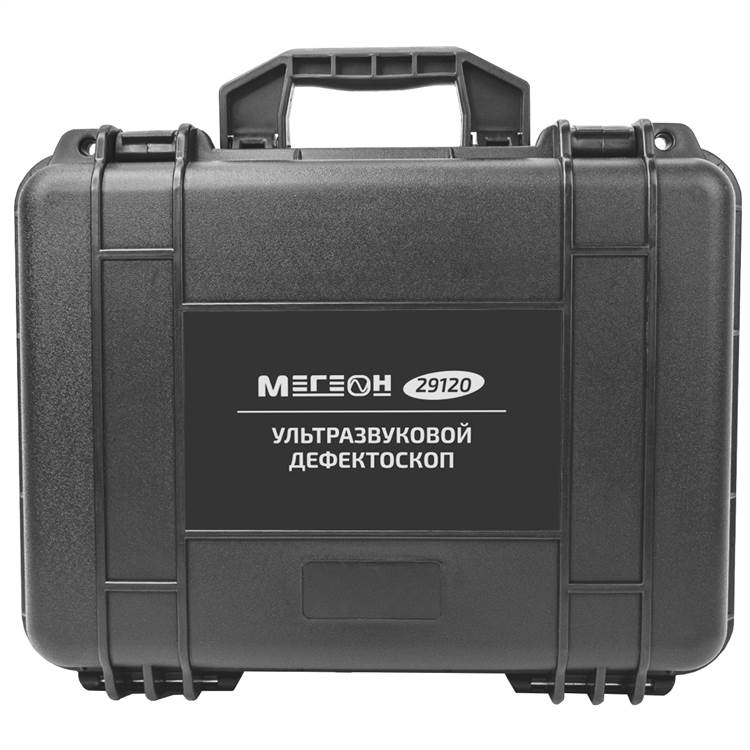

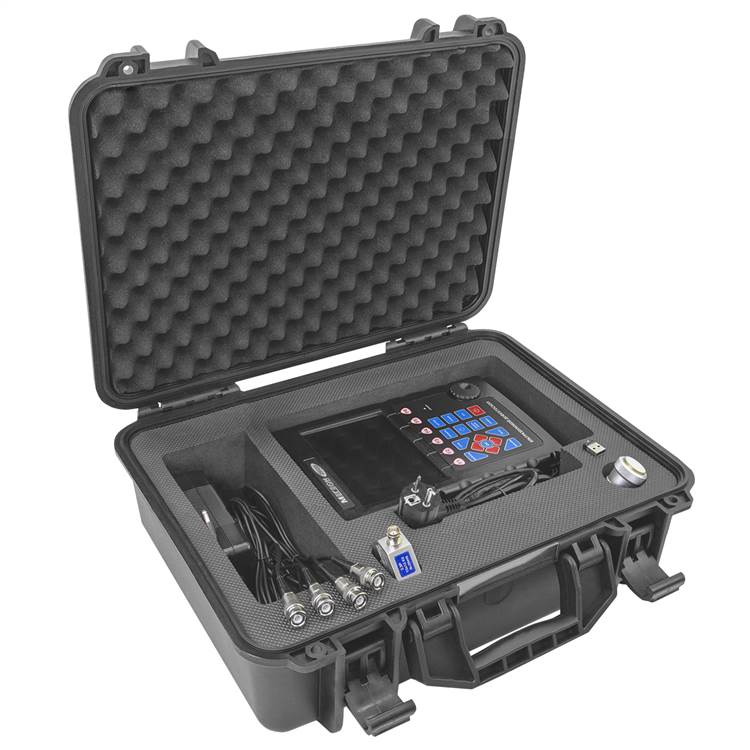

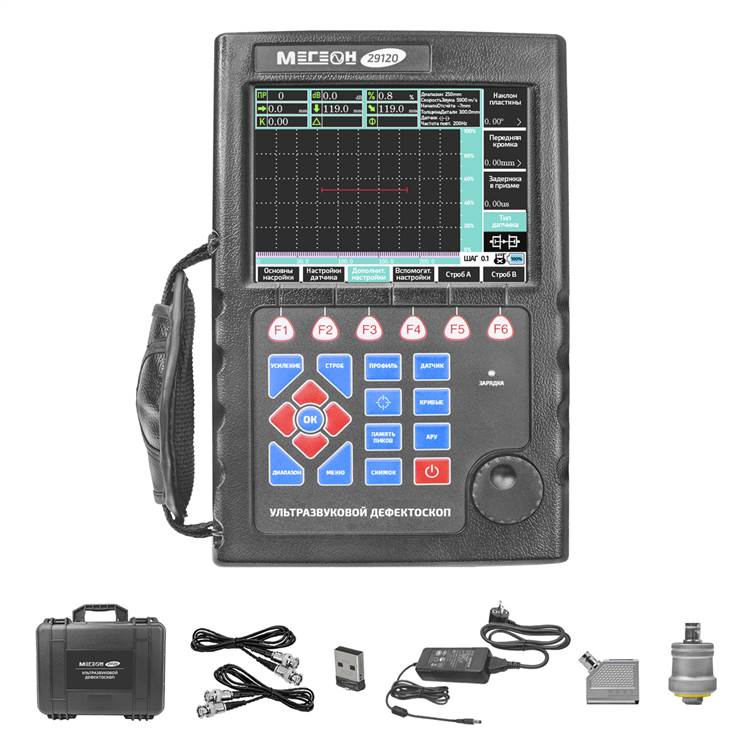

Пластиковый кейс с внутренним уплотнителем для надежного хранения и безопасной транспортировки.

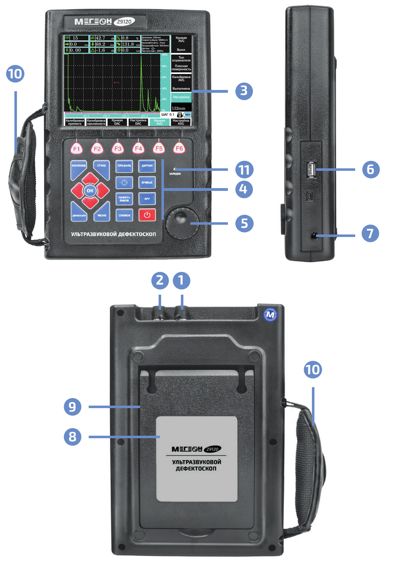

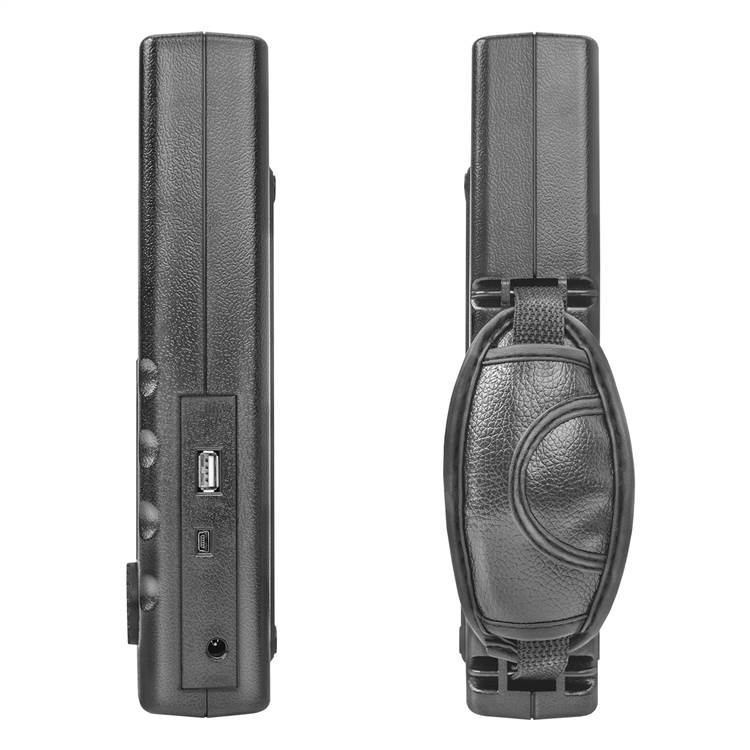

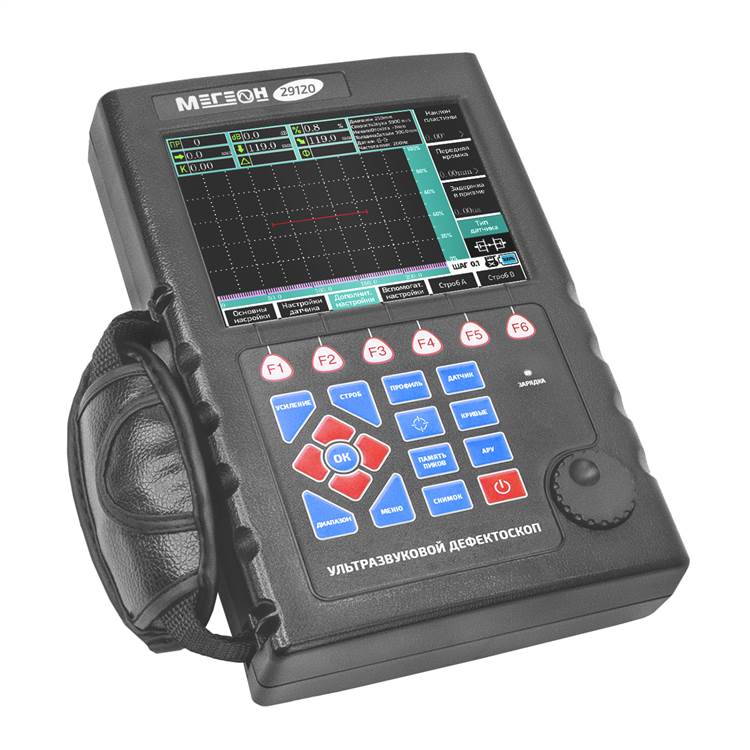

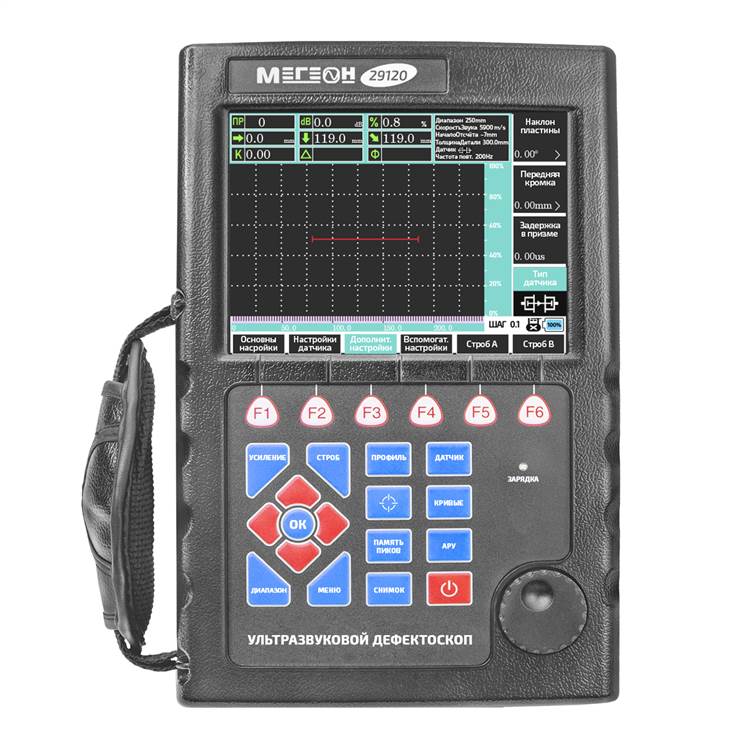

Внешний вид и органы управления

1. Гнездо «Т».
2. Гнездо «R».
3. Дисплей.
4. Клавиатура.
5. Энкодер.
6. Гнездо USB (Тип А).
7. Гнездо для подключения зарядного устройства.

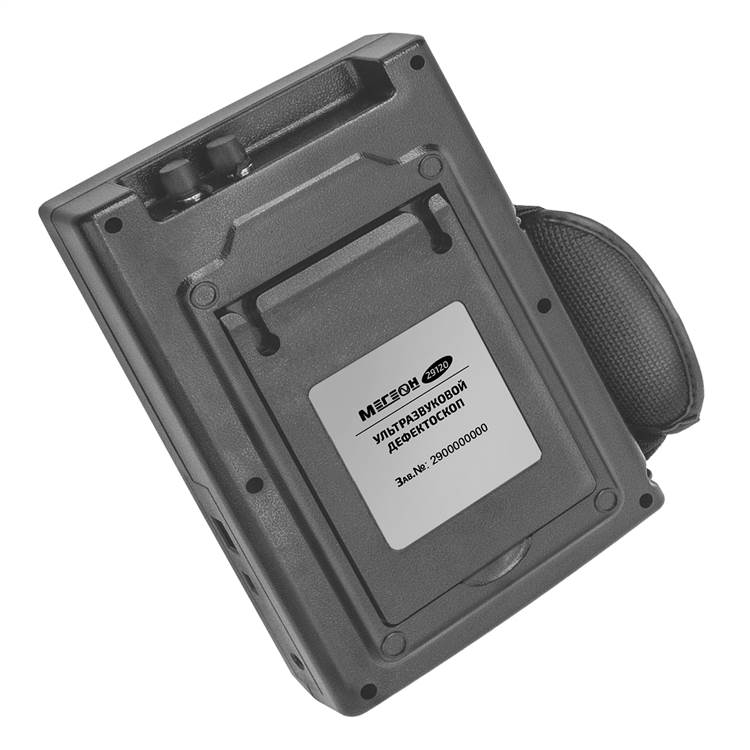

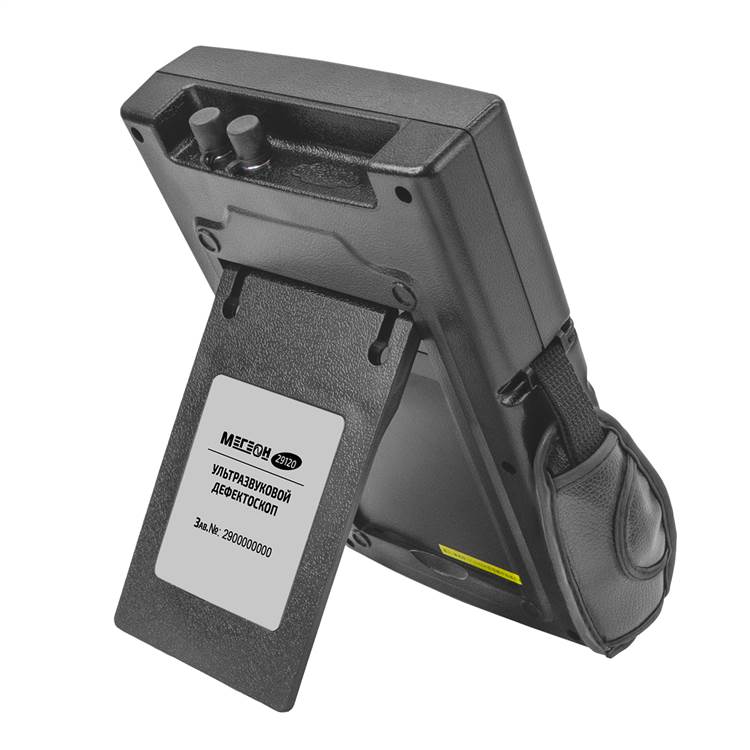

8. Подставка.
9. Отсек для аккумулятора.
10. Ремень для удержания «одна рука».
11. Индикатор зарядки.

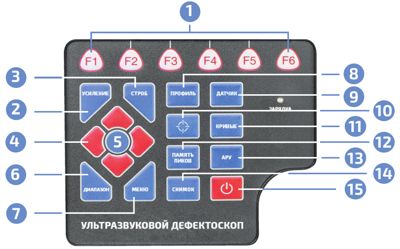

Клавиатура

1. Кнопки выбора пунктов меню втрого уровня.
2. Кнопка активации функции ручного изменения усиления.
3. Кнопка перехода в меню настройки стробов (1–5).
4. Кнопки навигации по меню (уровни 2 и 3).
5. Кнопка подтверждения / переключение параметров меню 4-го уровня.
6. Переход в меню настройки диапазона измерения (1–1).
7. Кнопка выбора меню 1-го уровня.
8. Кнопка перехода в меню работы с профилями (3–1).
9. Переход в меню настройки параметров датчика (1–2).
10. Переход в меню калибровки датчиков (2–1).
11. Переход в меню настройки кривых (2–3).
12. Включение функции отображения на дисплее максимальных значений (пиков).
13. Регулировка усиления до заранее установленного уровня на дисплее.
14. Сохранение эхограммы в виде файла.
15. Включение и выключение прибора.

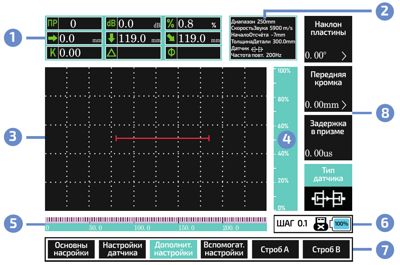

Дисплей

1. Область отображения измеренных значений.
2. Область отображения установленных параметров.
3. Рабочая область.
4. Шкала уровня сигнала относительно высоты дисплея.
5. Шкала расстояния.
6. Область отображения системных индикаторов.
7. Область меню (уровень 2).
8. Область меню (уровни 3, 4).
