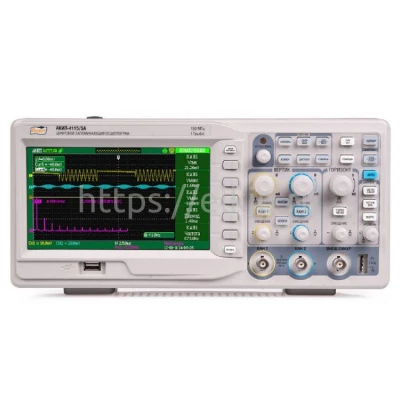

Цифровой запоминающий осциллограф АКИП-4115/1А

Портативный цифровой АКИП-4115/1А – осциллограф предназначен для комплексного исследования амплитуд колебаний и электрических импульсов. Технические возможности аппарата позволяют применять его в различных промышленных отраслях. Изделие может вести синхронизацию и декодирование сигналов, производить частотный анализ.

Преимущества АКИП-4115/1А:

• конструкцией предусмотрена рукоять для транспортировки;
• широкая полоса пропускания;
• максимальная частота дискретизации 500 МГц;
• объем памяти на 20 результатов и профилей настроек.

Устройство способно записывать и воспроизводить осциллограммы для поиска предыдущих аномалий. Доступна линейная и Sin X/х интерполяция. Имеется режим сегментированной памяти и цифровые фильтры. Модель обеспечивает до 32 видов автоизмерений, а также курсорные замеры. Есть математические функции, БПФ (1 кБ) и опция автоматической установки характеристик развертки, запуска.

Особенности АКИП-4115/1А

Удобные органы управления расположены на передней панели.

Разъемы USB 2.0 и LAN для передачи данных и удаленного контроля.

Большой цветной ЖК-дисплей с высокой скоростью обновления.

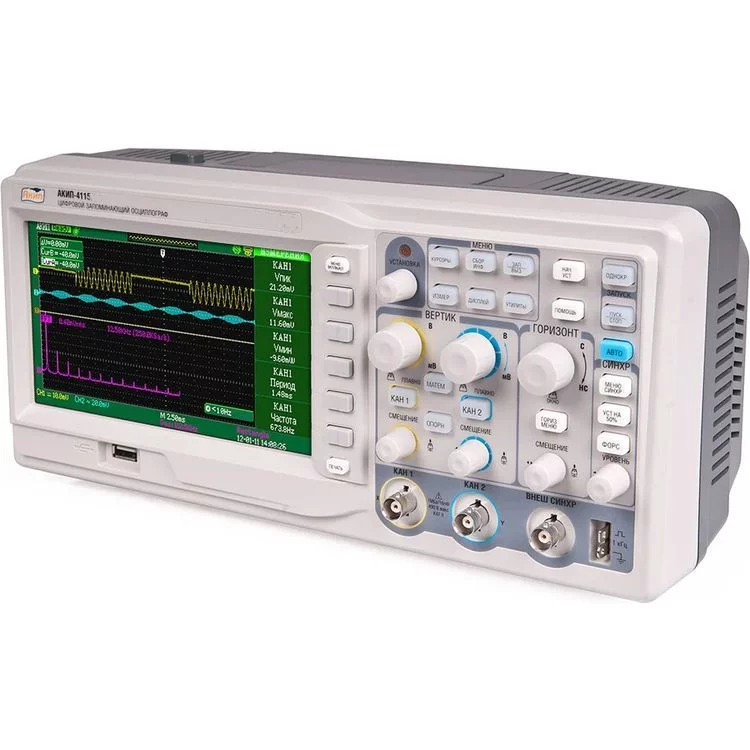

Общий вид и органы управления

1. Клавиша включения/выключения питания.
2. Жидкокристаллический дисплей.
3. Кнопки управления меню и вывода на печать.
4. Универсальный регулятор.
5. Клавиши измерительных функций и вывод утилит.
6. Кнопка настроек по умолчанию.
7. Вызов справки.
8. Органы управления запуском.
9. Характеристики запуска развертки.
10. Параметры вертикального отклонения.
11. Параметры горизонтального отклонения.
12. Выход компенсации пробников.
13. Вход внешней синхронизации.
14. Входы 1 и 2 каналов.
15. USB-интерфейс для подключения внешнего носителя.

Задняя панель

1. Гнездо для замка блокировки.
2. Выход импульсов в режиме допускового контроля.
3. Разъём RS-232.
4. USB-интерфейс для дистанционного управления или принтера.
5. Порт для сетевого шнура.
