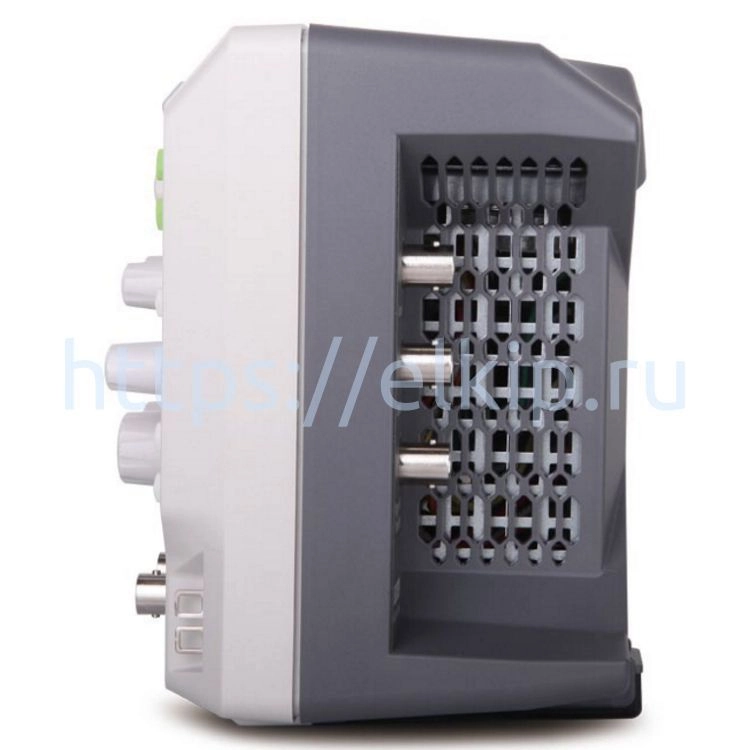

Осциллограф Rigol DS1054Z

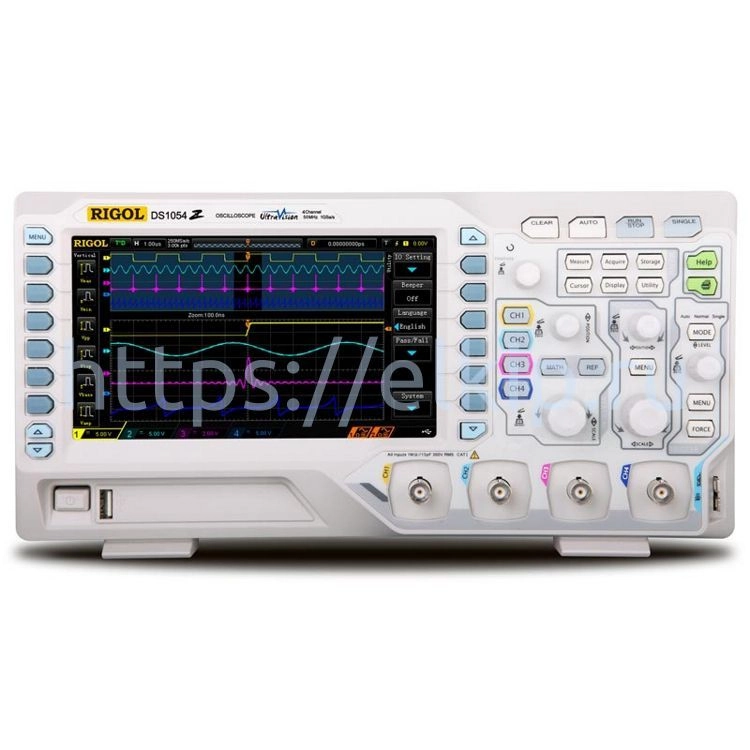

Четырёхканальный прибор Rigol DS1054Z со встроенным частотомером используется для визуального исследования частотно-амплитудных и временных параметров входящих электрических сигналов с их наглядным отображением. Применяется на производстве и в научно-исследовательских областях, при разработке и пусконаладке радиотехнического оборудования, в техникумах и университетах, а также в центрах по ремонту мобильной электроники. Устройство имеет возможность проведения 24 автоматических и 5 курсорных измерений, а также разных математических операций. Изделие снабжено внутренним регистратором на 5000 кадров.

Преимущества Rigol DS1054Z:

• классическая клавиатура на передней стороне;
• откидная рукоятка для транспортировки;
• скромные габаритные размеры и небольшой вес;
• простота использования.

Питание модели осуществляется от электросети 100–240 В, 45–440 Гц. Предусмотрен предохранитель номиналом 2 А для дополнительной безопасности.

Особенности Rigol DS1054Z

Корпус изготовлен из высококачественных комплектующих и обладает современным промышленным дизайном.

Жидкокристаллический цветной дисплей с диагональю 7 дюймов для более лёгкого считывания показаний.

Порты USB и LAN для дистанционного управления и записи осциллограмм на компьютер или внешний носитель.

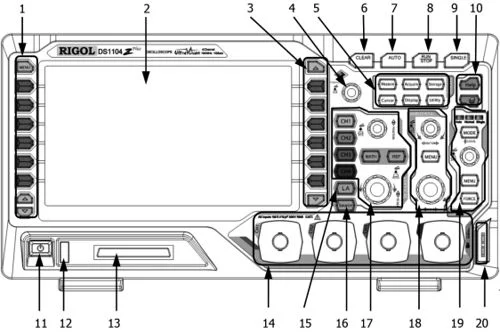

Органы управления и общий вид осциллографа

1. Измерительное меню.
2. Жидкокристаллический дисплей.
3. Клавиши выбора функций.
4. Универсальный регулятор.
5. Функциональные клавиши.
6. Очистка данных "CLEAR".
7. Автоматическая настройка сигнала.
8. Кнопка "RUN/STOP".
9. Одиночный запуск "SINGLE".
10. Справка и печать через принтер.
11. Включение/отключение питания.
12. USB Host-интерфейс.
13. Входной разъём цифровых каналов (кроме DS1054Z).
14. Входы аналоговых каналов.
15. Контроль логического анализатора.
16. Контроль генератора сигналов (только для моделей с этой опцией).
17. Параметры вертикальной системы и кнопки навигации.
18. Параметры горизонтальной системы.
19. Характеристики запуска
20. Выход для компенсации пробника/заземление

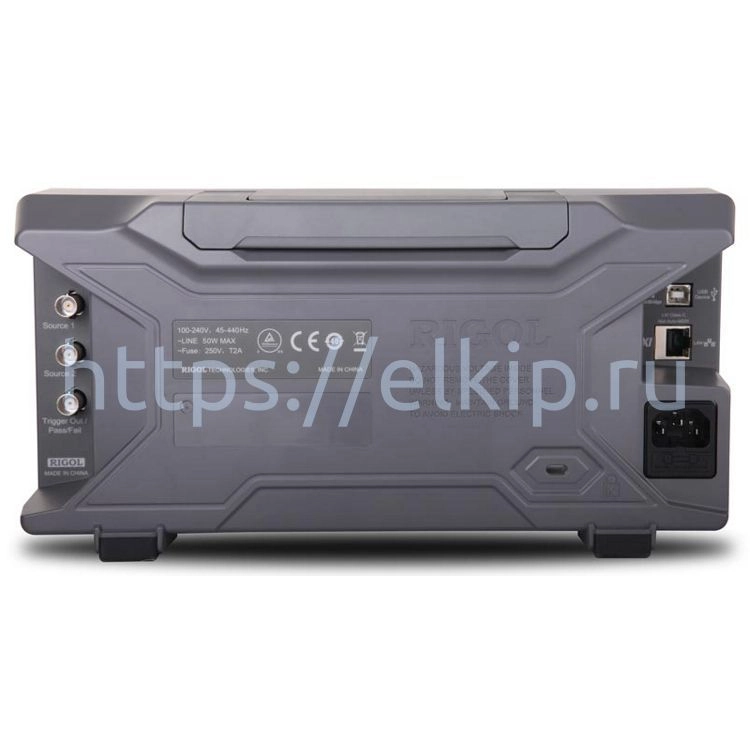

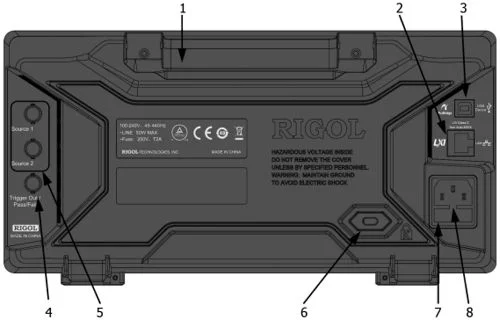

Вид задней панели

1. Рукоятка для удобной транспортировки осциллографа. Её можно опустить, пока прибор не используется.

2. Интерфейс LAN для подключения прибора к локальной сети. Устройство поддерживает стандарты LXI Device Specification 2011. Можно использовать для настройки тестовой системы.

3. Интерфейс USB Device для подключения к персональному компьютеру или принтеру Pict-Bridge. Присутствует отправка SCPI команд с помощью ПО при подключении к ПК или управление с помощью программирования пользователем. Когда принтер подключен, доступна печать формы сигнала, отображаемой на дисплее.

4. Разъёмы Trigger Out и Pass/Fail.

5. Выходные разъёмы интегрированного 2-канального генератора сигнала. Когда источник 1 или источник 2 активны, сигнал выводится через разъёмы [Source 1] или [Source 2].

6. Отсек для замка блокировки: позволяет зафиксировать изделие в конкретном месте с целью предотвращения его кражи (не входит в комплект).

7. Отсек предохранителя.

8. Порт для подключения сетевого кабеля. Требования к электропитанию: 100–240 В; 45–440 Гц.
