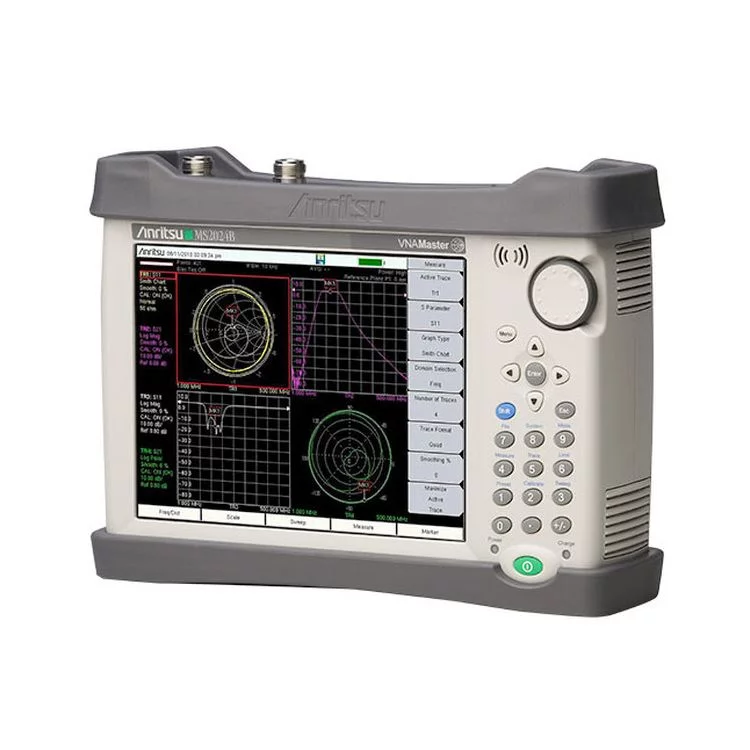

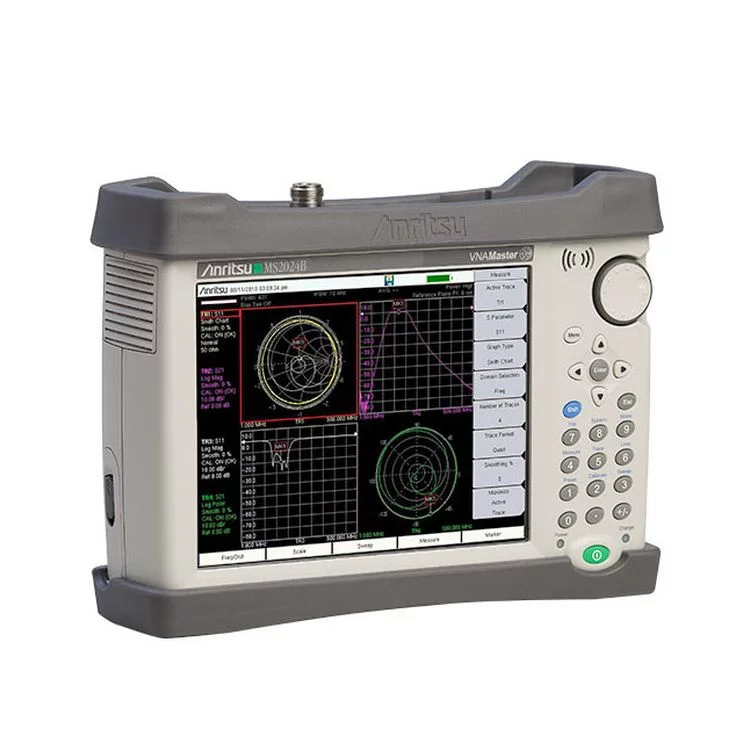

Анализатор цепей портативный Anritsu MS2024B

Анализатор цепей Anritsu MS2024B – портативный векторный прибор, который предназначен для изучения коэффициентов отражения и передачи в коаксиальных радиочастотных трактах. Принцип действия основывается на сравнении амплитуды и фазы тестового сигнала, подаваемого на вход устройства, с импульсом, отражённым или прошедшим через него. Высокая направленность исследовательского моста для корректного определения малых значений в контролируемых линиях. Данная модель применяется для контроля и обслуживания антенно-фидерных каналов, кабельных линий и радиочастотных компонентов на объектах связи, вещания и мобильной инфраструктуры.

Преимущества

• Прочный корпус.
• Полевое применение.
• Дистанционное управление.
• Низкий уровень выходной мощности.
• Компактные размеры.

Изделие снабжается питанием от интегрированного литий-ионного аккумулятора, сетевого адаптера или автомобильного прикуривателя. Время автономной эксплуатации составляет не менее 2,5 часов. Реализованы функции индикации заряда и автовыключения.

Особенности

Встроенный программный контроллер для отображения результатов на диаграмме Смита и комплексных параметров в различных комплексах координат.

Поддержка внешней синхронизации и опция GPS-приёмника для повышения точности и привязки частотных замеров при работе в распределённых системах.

Откидная ножка-подставка для удобного вертикального расположения на рабочей поверхности.

Дополнительные опции

Приборы выпускаются в базовой конфигурации и с набором опций, которые могут быть установлены на заводе при заказе:

• 0010 – встроенный источник постоянного напряжения с тройником для измерения параметров радиочастотных усилителей;
• 0015 – векторный вольтметр;
• 0019 – прецизионный измеритель мощности (измерительные преобразователи мощности с интерфейсом USB поставляются по отдельному заказу);
• 0031 – приемник навигационной системы GPS (внешняя антенна поставляется по отдельному заказу);
• 0411 – интерфейс Ethernet (LAN);
• 0501 – определение расстояния до места повреждения кабеля.

Внешний вид и органы управления

1. Порты 1 и 2.
2. Вход внешнего опорного сигнала.
3. Вход внешнего триггера.
4. Вход анализатора спектра.
5. Разъем GPS (опционально).
6. Поворотная ручка.
7. Клавиша быстрого доступа к меню.
8. Кнопки управления направлением.
9. Двухфункциональная клавиатура.
10. Вход для вентилятора.
11. Включение/выключение.
12. Программируемые клавиши.
13. Блок активных функций программируемых клавиш.
14. Функциональные клавиши.
15. Доступ к батарее.
16. Сводка настроек измерения.
17. Дисплей.
18. Дата и время.
