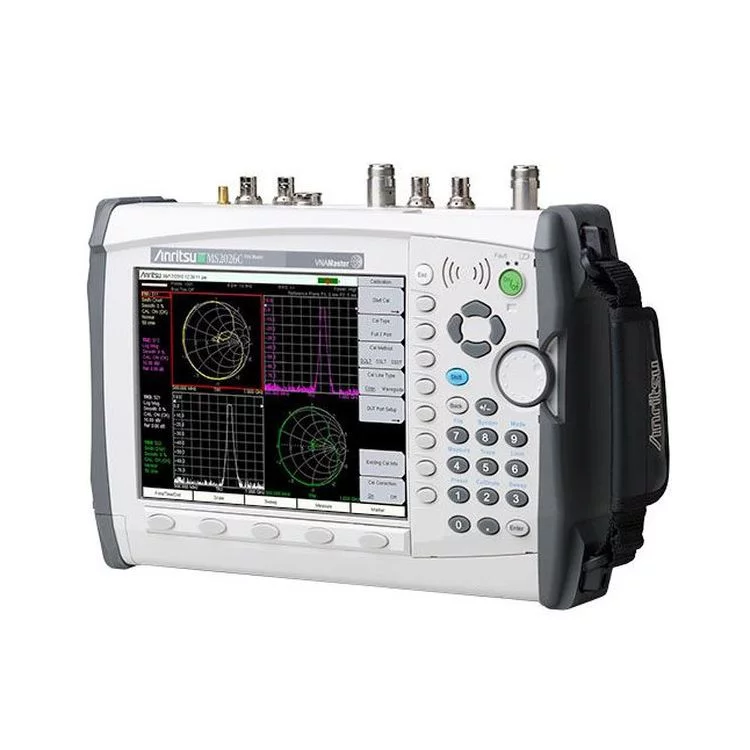

Анализатор цепей портативный Anritsu MS2026C

Анализатор цепей Anritsu MS2026C – высокочастотный измерительный прибор, который предназначен для точного анализа параметров радиотехнических трактов и импульсов в полевых условиях. Принцип действия основывается на исследовании S-параметров методом векторной оценки отражённых и проходящих сигналов. Устройство поддерживает широкий частотный диапазон и оснащёно интуитивным интерфейсом с программными клавишами и сенсорными меню. Данная модель применяется для диагностики и регулировки антенн, фильтров и усилителей на телекоммуникационных объектах и в сервисных мастерских.

Преимущества

• Портативный корпус.
• Гибкие опции.
• Два тестовых порта.
• Долгая автономность.
• Временной интервал на один отсчёт не превышает 350 мкс.

Изделие снабжается питанием от съёмного аккумулятора или внешнего источника 12–15 В. На передней панели расположены индикаторы заряда и неисправности зарядки.

Особенности

Энергонезависимая флеш-память объёмом 1 ГБ для сохранения пользовательских значений и настроек даже после отключения энергии.

Встроенный GPS-модуль с внешней антенной обеспечивает точное определение координат и времени для привязки измерений к местности.

Система вентиляции с входными и выходными отверстиями предотвращает перегрев при длительной эксплуатации.

Дополнительные опции

Приборы выпускаются в базовой конфигурации и с набором опций, которые могут быть установлены на заводе при заказе:

• 0002 – отображение результатов во временной области;
• 0005 – измеритель мощности (детекторная головка поставляется по отдельному заказу);
• 0007 – секретный ключ для защиты измерительной информации;
• 0010 – встроенный источник постоянного напряжения с тройником для измерения параметров радиочастотных усилителей;
• 0015 – векторный вольтметр;
• 0019 – прецизионный измеритель мощности (измерительные преобразователи мощности с интерфейсом USB поставляются по отдельному заказу);
• 0031 – приемник навигационной системы GPS (внешняя антенна поставляется по отдельному заказу);
• 0077 – измерение дифференциального коэффициента отражения SD1D1;
• 0501 – определение расстояния до места повреждения кабеля.

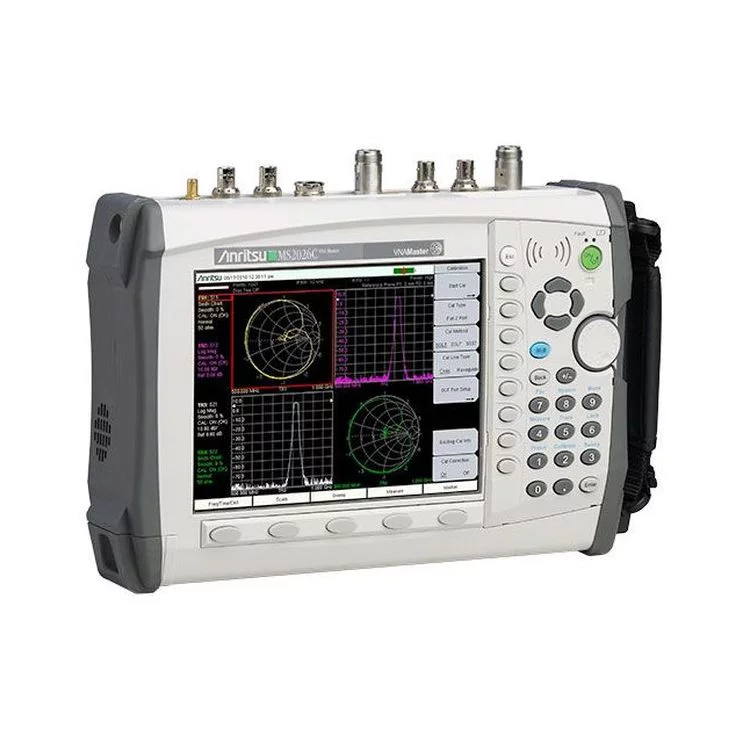

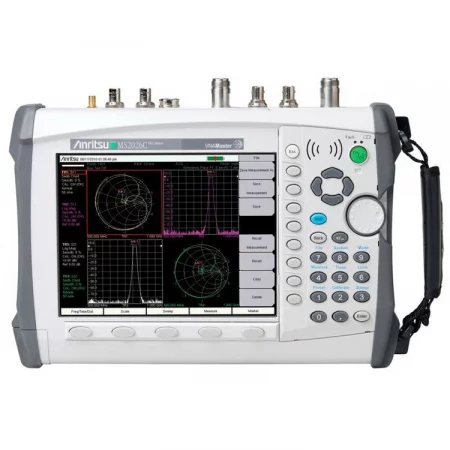

Внешний вид и органы управления

1. Выходные вентиляционные отверстия.
2. Активный функциональный блок или меню программных клавиш.
3. Клавиша Esc.
4. Программные клавиши (8 кнопок).
5. Индикатор неисправности зарядного устройства.
6. Индикатор заряда аккумулятора.
7. Клавиша включения On/Off.
8. Клавиши со стрелками.
9. Клавиша Shift.
10. Вращающаяся ручка.
11. Цифровая клавиатура.
12. Клавиша Enter.
13. Входные вентиляционные отверстия.
14. Функциональные приборные клавиши (5 кнопок).
15. Экран измерения (или окно развертки).
16. Аккумуляторный отсек.
