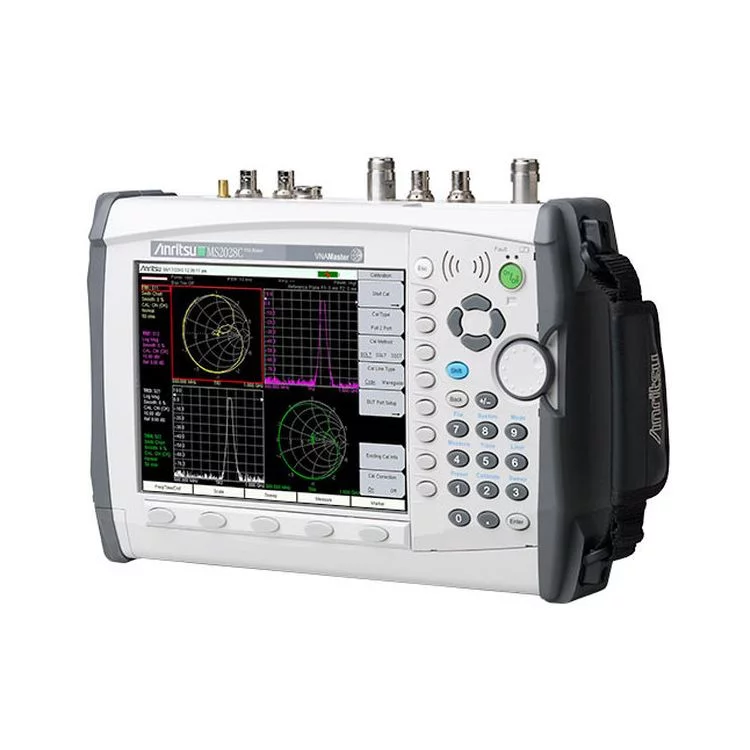

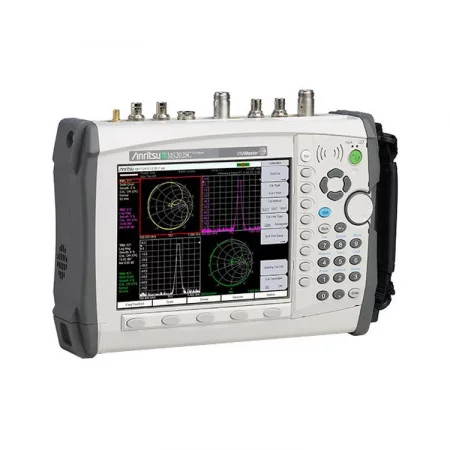

Анализатор цепей портативный Anritsu MS2028C

Анализатор цепей Anritsu MS2028C – высокочастотное измерительное устройство, которое предназначено для точной оценки показаний радиотехнических каналов и сигналов в полевых обстоятельствах. Принцип действия основан на изучении S-параметров способом векторного анализа отражённых и проходящих импульсов. Инструмент поддерживает большой частотный интервал и оборудован интуитивным интерфейсом с программными кнопками и структурированным меню. Данная модификация используется для тестирования и регулировки антенного оборудования, фильтров и усилителей на объектах телекоммуникационной инфраструктуры и в сервисных центрах.

Преимущества

• Два идентичных порта.
• Малогабаритный корпус.
• Широкий набор опции.
• Один отсчёт – менее 350 мкс.
• Погрешность частоты опорного генератора 1.5х10-6.

Изделие обеспечивается энергией от аккумуляторной батареи или стороннего источника. Индикатор состояния питающего элемента отображает зеленый цвет при активации внутреннего или внешнего смещения и загорается красным при возникновении токовой или вольтовой перегрузки.

Особенности

Энергонезависимая память для записи пользовательских величин и установок даже после выключения питания.

Интегрированный GPS-блок с внешней антенной выявляет координаты и время для привязки замеров к местноположению.

Вентиляционная система с входными и выходными отверстиями для предотвращения перегрева при продолжительной эксплуатации.

Дополнительные опции

Приборы выпускаются в базовой конфигурации и с набором опций, которые могут быть установлены на заводе при заказе:

• 0002 – отображение результатов во временной области;
• 0005 – измеритель мощности (детекторная головка поставляется по отдельному заказу);
• 0007 – секретный ключ для защиты измерительной информации;
• 0010 – встроенный источник постоянного напряжения с тройником для измерения параметров радиочастотных усилителей;
• 0011 – портовые соединители тип K вместо базового типа N;
• 0015 – векторный вольтметр;
• 0019 – прецизионный измеритель мощности (измерительные преобразователи мощности с интерфейсом USB поставляются по отдельному заказу);
• 0031 – приемник навигационной системы GPS (внешняя антенна поставляется по отдельному заказу);
• 0077 – измерение дифференциального коэффициента отражения SD1D1;
• 0501 – определение расстояния до места повреждения кабеля.

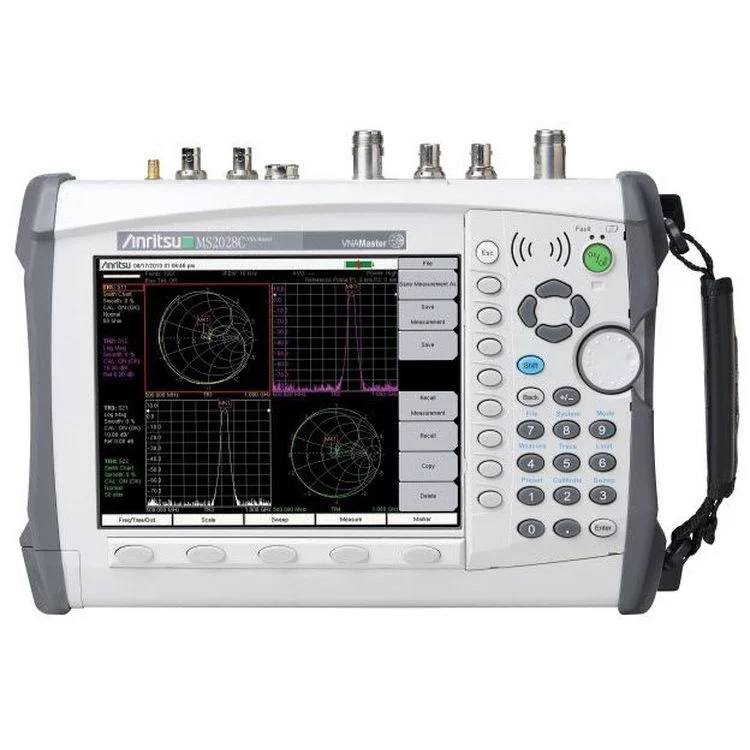

Внешний вид и органы управления

1. Выходные вентиляционные отверстия.
2. Активный функциональный блок или меню программных клавиш.
3. Клавиша Esc.
4. Программные клавиши (8 кнопок).
5. Индикатор неисправности зарядного устройства.
6. Индикатор заряда аккумулятора.
7. Клавиша включения On/Off.
8. Клавиши со стрелками.
9. Клавиша Shift.
10. Вращающаяся ручка.
11. Цифровая клавиатура.
12. Клавиша Enter.
13. Входные вентиляционные отверстия.
14. Функциональные приборные клавиши (5 кнопок).
15. Экран измерения (или окно развертки).
16. Аккумуляторный отсек.
