Векторный анализатор цепей и спектра Anritsu MS2034B

Анализатор Anritsu MS2034B – векторное портативное оборудование, которое предназначено для изучения параметров отражения и передачи, характеристик спектра высокочастотных импульсов в коаксиальных радиочастотных линиях. Принцип функционирования основывается на сопоставлении амплитуды и фазы диагностического сигнала, приходящего на вход инструмента, с командой, отражённой или проходящей сквозь него. Для развертки спектральных показателей применяется высокоустойчивый генератор качающейся частоты синтезаторного вида, синхронизация которого осуществляется от встроенного кварцевого источника. Данная модификация используется для мониторинга и сервиса антенно-фидерных каналов, кабельных трактов и радиоэлектронных составляющих на коммуникационной инфраструктуре.

Преимущества

• Определение коэффициентов отражения.
• Направленность измерительного моста 42 дБ.
• Квазипиковый детектор.
• Фильтры для тестирования на ЭМС.
• Цветной дисплей.

Снабжение питанием изделия производится от внутреннего перезаряжаемого аккумулятора, сетевого блока или автомобильного разъема. Продолжительность автономной эксплуатации превышает 2,5 часа. Индикации уровня энергии и автоотключение для экономии заряда.

Особенности

Интегрированный программируемый контроллер отображает полученные результаты в форме диаграммы Смита и других комплексных величин.

Интерфейс внешней синхронизации и опциональный GPS-модуль увеличивают достоверность и географическую привязку замеров в распределенных сетях.

Откидная опора позволяет надежно устанавливать устройство в вертикальной ориентации для комфортной работы.

Дополнительные опции

Приборы выпускаются в базовой конфигурации и с набором опций, которые могут быть установлены на заводе при заказе:

• 0010 – встроенный источник постоянного напряжения с тройником для измерения параметров радиочастотных усилителей;
• 0015 – векторный вольтметр;
• 0019 – прецизионный измеритель мощности (измерительные преобразователи мощности с интерфейсом USB поставляются по отдельному заказу);
• 0025 – анализатор интерференции (внешняя антенна поставляется по отдельному заказу);
• 0027 – сканирующий приемник (внешняя антенна поставляется по отдельному заказу);
• 0031 – приемник навигационной системы GPS (внешняя антенна поставляется по отдельному заказу);
• 0411 – интерфейс Ethernet (LAN);
• 0431 – картографирование зоны покрытия;
• 0501 – определение расстояния до места повреждения кабеля;
• 0509 – демодулятор АМ, ФМ, ИМ.

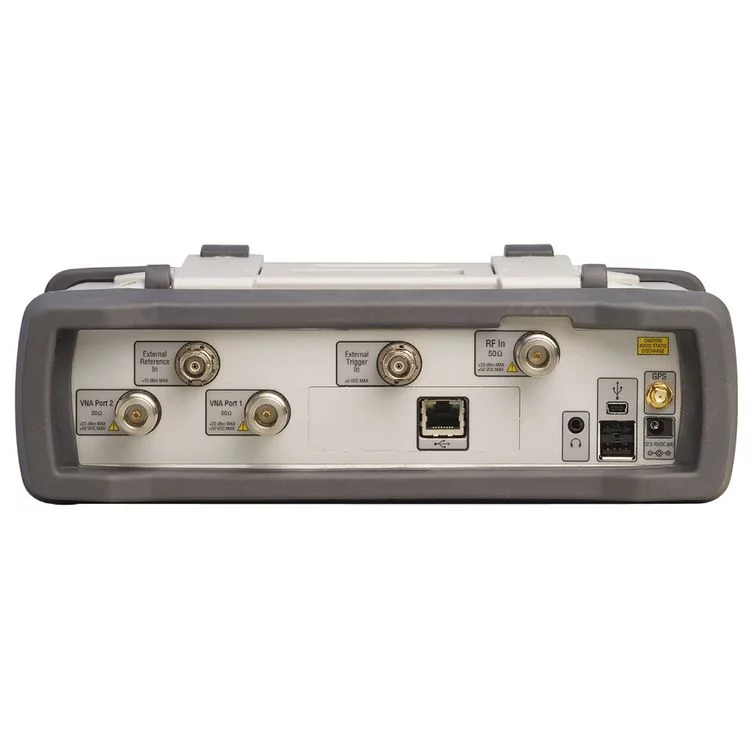

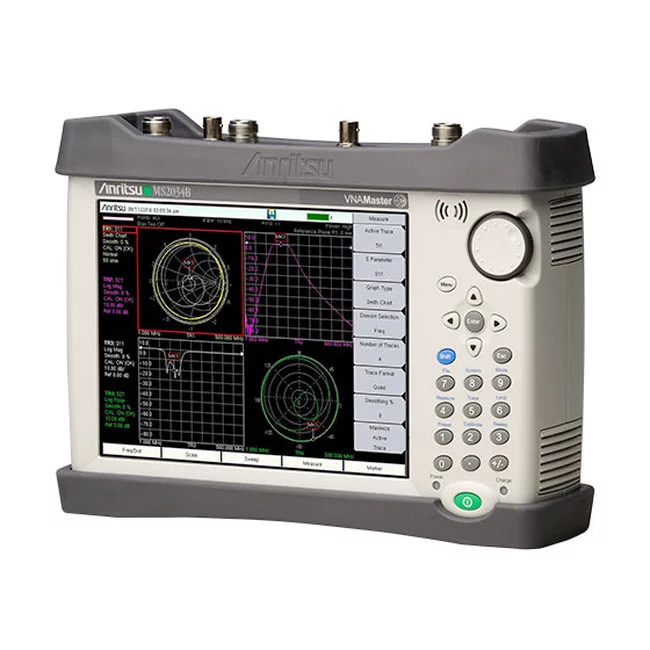

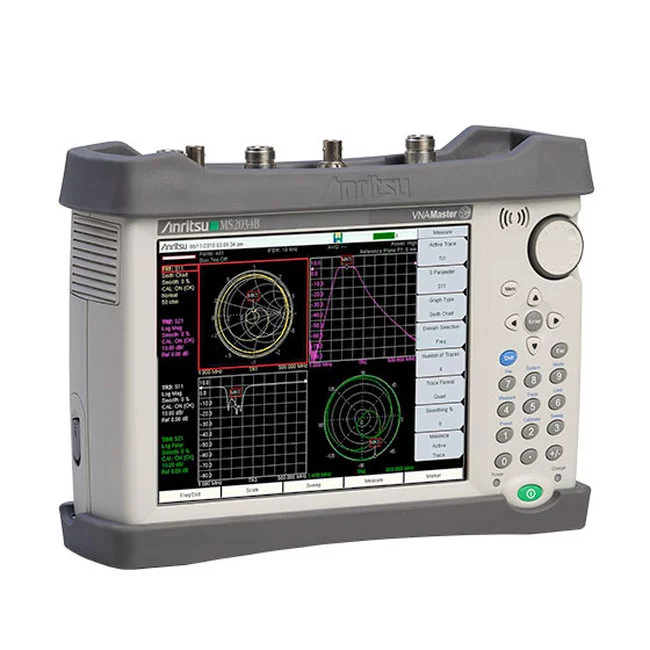

Внешний вид и органы управления

1. Порты 1 и 2.
2. Вход внешнего опорного сигнала.
3. Вход внешнего триггера.
4. Вход анализатора спектра.
5. Разъем GPS (опционально).
6. Поворотная ручка.
7. Клавиша быстрого доступа к меню.
8. Кнопки управления направлением.
9. Двухфункциональная клавиатура.
10. Вход для вентилятора.
11. Включение/выключение.
12. Программируемые клавиши.
13. Блок активных функций программируемых клавиш.
14. Функциональные клавиши.
15. Доступ к батарее.
16. Сводка настроек измерения.
17. Дисплей.
18. Дата и время.
