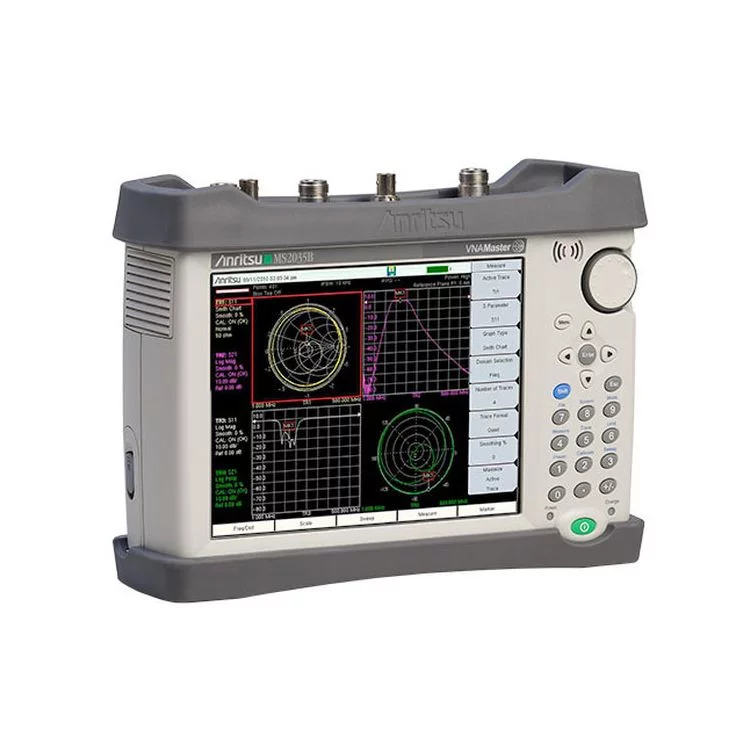

Векторный анализатор цепей и спектра Anritsu MS2035B

Прибор Anritsu MS2035B представляет собой компактный векторный комплекс, служащий для анализа характеристик отражения, прохождения и спектрального состава СВЧ-колебаний в коаксиальных трактах. Работа базируется на сравнении амплитудно-фазовых показателей тестового колебания, подаваемого на вход аппарата, с импульсом, прошедшим или возвращенным исследуемым объектом. Сканирование спектра осуществляется высокостабильным синтезатором качающейся частоты, тактируемым от внутреннего кварцевого генератора. Данная модель применяется при диагностике и обслуживании антенно-фидерных устройств, кабельных магистралей и компонентов ВЧ-трактов в телекоммуникационных системах.

Преимущества

• Измерение коэффициентов отражения.
• Направленность моста 42 дБ.
• Квазипиковое детектирование.
• Фильтры для испытаний на ЭМС.
• Полноцветный экран.

Электропитание изделия организовано от интегрированной перезаряжаемой батареи, сетевого адаптера или автомобильного гнезда. Время эксплуатации от аккумулятора составляет свыше 2,5 часов. Реализованы индикация оставшегося заряда и функция автоматического отключения.

Особенности

Встроенный программируемый контроллер выводит итоги замеров в виде диаграммы Смита и прочих комплексных параметров.

Возможность внешней синхронизации и опциональный GPS-приемник повышают точность и пространственную привязку результатов в распределенных систем.

Складная стойка обеспечивает устойчивое вертикальное позиционирование инструмента на столе для удобства оператора.

Дополнительные опции

Приборы выпускаются в базовой конфигурации и с набором опций, которые могут быть установлены на заводе при заказе:

• 0010 – встроенный источник постоянного напряжения с тройником для измерения параметров радиочастотных усилителей;
• 0015 – векторный вольтметр;
• 0019 – прецизионный измеритель мощности (измерительные преобразователи мощности с интерфейсом USB поставляются по отдельному заказу);
• 0025 – анализатор интерференции (внешняя антенна поставляется по отдельному заказу);
• 0027 – сканирующий приемник (внешняя антенна поставляется по отдельному заказу);
• 0031 – приемник навигационной системы GPS (внешняя антенна поставляется по отдельному заказу);
• 0411 – интерфейс Ethernet (LAN);
• 0431 – картографирование зоны покрытия;
• 0501 – определение расстояния до места повреждения кабеля;
• 0509 – демодулятор АМ, ФМ, ИМ.

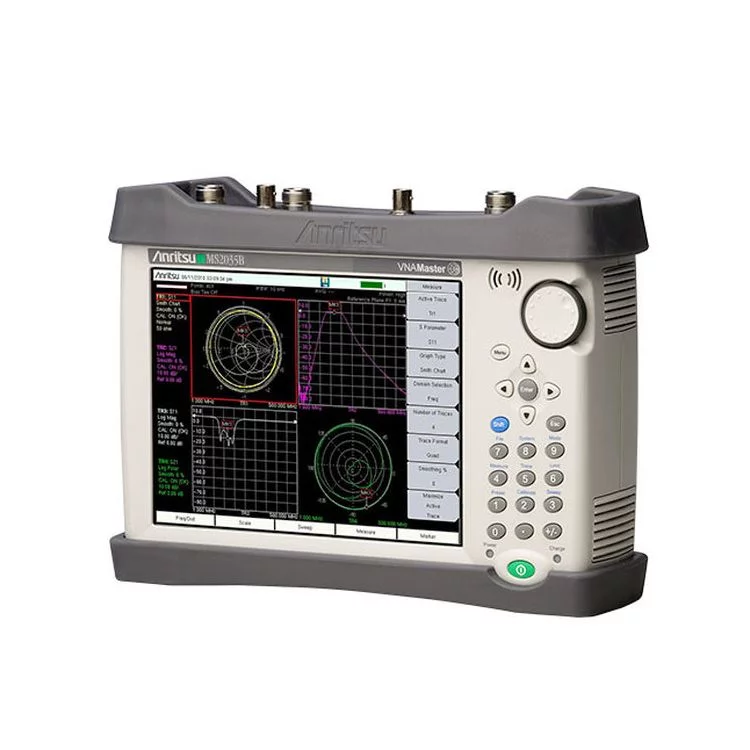

Внешний вид и органы управления

1. Порты 1 и 2.
2. Вход внешнего опорного сигнала.
3. Вход внешнего триггера.
4. Вход анализатора спектра.
5. Разъем GPS (опционально).
6. Поворотная ручка.
7. Клавиша быстрого доступа к меню.
8. Кнопки управления направлением.
9. Двухфункциональная клавиатура.
10. Вход для вентилятора.
11. Включение/выключение.
12. Программируемые клавиши.
13. Блок активных функций программируемых клавиш.
14. Функциональные клавиши.
15. Доступ к батарее.
16. Сводка настроек измерения.
17. Дисплей.
18. Дата и время.
