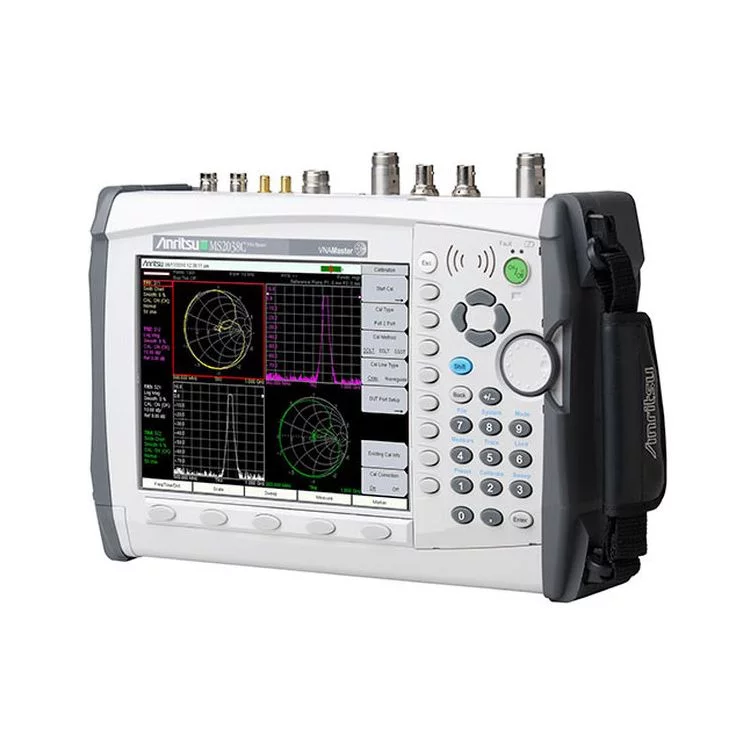

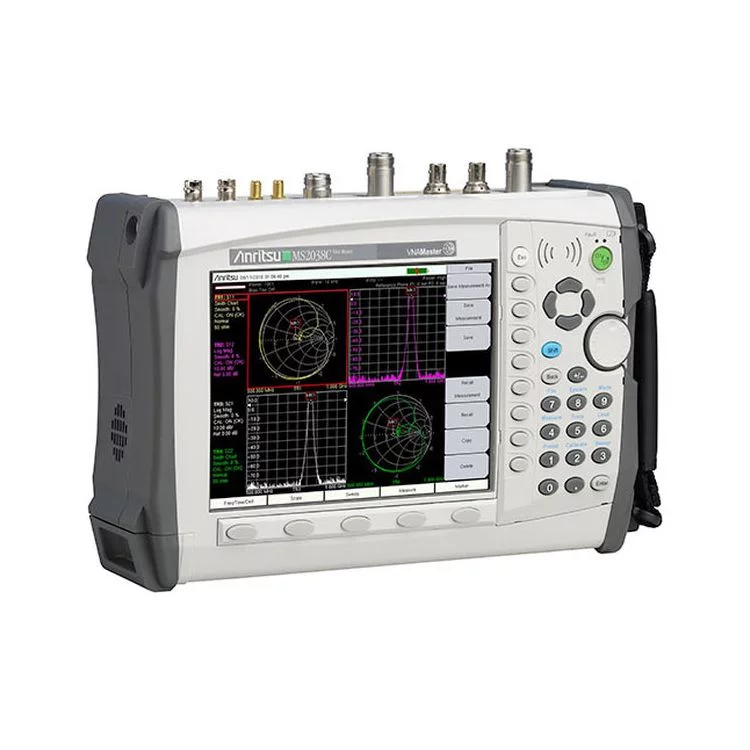

Векторный анализатор цепей и спектра Anritsu MS2038C

Анализатор Anritsu MS2038C представляет собой компактное приспособление, служащее для измерения коэффициентов отражения и прохождения, а также спектральных характеристик СВЧ-сигналов в коаксиальных линиях. Работа аппарата базируется на многоступенчатом супергетеродинном преобразовании входного высокочастотного колебания в промежуточный импульс с последующей детекцией его огибающей. Оснащен встроенным управляющим блоком, на который предустановлено функциональное программное обеспечение. Указанная версия востребована при проверке и тестировании антенных комплексов, фильтрующих устройств и усилителей на объектах связи и в сервисных фирмах.

Преимущества

• Два идентичных канала.
• Портативное выполнение.
• Широкий спектр возможностей.
• Изоляция измерительного моста 42 дБ.
• Число дискретных точек до 4001.

Питание прибора организовано от литий-ионного аккумулятора или внешнего модуля на 12 В. Световой индикатор отображает зеленый цвет в процессе нормальной зарядки и переключается на красный при возникновении аварийной перегрузки.

Особенности

Внутренний накопитель данных хранит пользовательские настройки и записанные результаты после полного обесточивания.

Интегрированный GPS-приемник гарантирует точную географическую привязку и временную синхронизацию для корреляции величин.

Конструкция с вентиляционными отверстиями на входе и выходе предохраняет электронные компоненты от перегрева при продолжительной непрерывной эксплуатации.

Дополнительные опции

Приборы выпускаются в базовой конфигурации и с набором опций, которые могут быть установлены на заводе при заказе:

• 0002 – отображение результатов во временной области;
• 0007 – секретный ключ для защиты измерительной информации;
• 0010 – встроенный источник постоянного напряжения с тройником для измерения параметров радиочастотных усилителей;
• 0011 – портовые соединители тип K вместо базового типа N;
• 0015 – векторный вольтметр;
• 0019 – прецизионный измеритель мощности (измерительные преобразователи мощности с интерфейсом USB поставляются по отдельному заказу);
• 0025 – анализатор интерференции (внешняя антенна поставляется по отдельному заказу);
• 0027 – сканирующий приемник (внешняя антенна поставляется по отдельному заказу);
• 0031 – приемник навигационной системы GPS (внешняя антенна поставляется по отдельному заказу);
• 0077 – измерение дифференциального коэффициента отражения SD1D1;
• 0501 – определение расстояния до места повреждения кабеля.

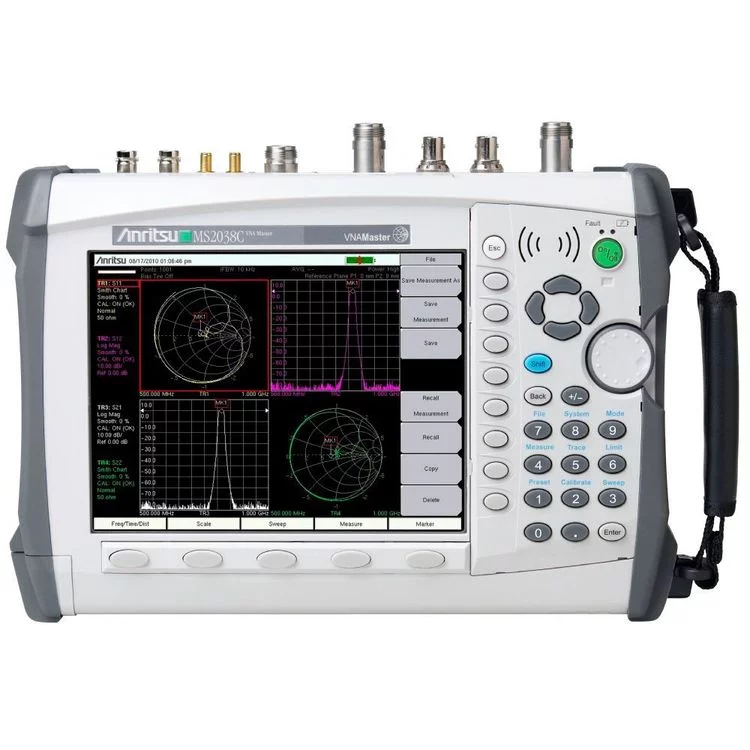

Внешний вид и органы управления

1. Выходные вентиляционные отверстия.
2. Активный функциональный блок или меню программных клавиш.
3. Клавиша Esc.
4. Программные клавиши (8 кнопок).
5. Индикатор неисправности зарядного устройства.
6. Индикатор заряда аккумулятора.
7. Клавиша включения On/Off.
8. Клавиши со стрелками.
9. Клавиша Shift.
10. Вращающаяся ручка.
11. Цифровая клавиатура.
12. Клавиша Enter.
13. Входные вентиляционные отверстия.
14. Функциональные приборные клавиши (5 кнопок).
15. Экран измерения (или окно развертки).
16. Аккумуляторный отсек.
