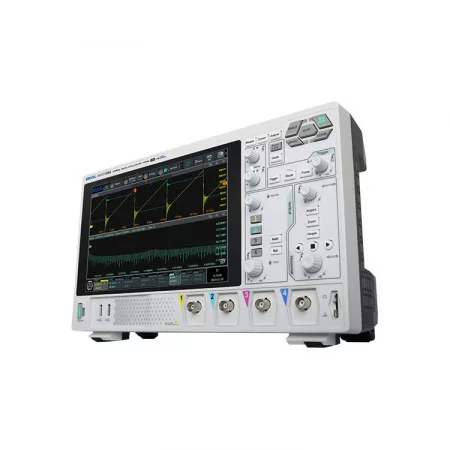

Осциллограф цифровой Rigol DHO1074

Осциллограф Rigol DHO1074 – настольное цифровое устройство высокого разрешения, которое является базовым решением для исследования и наладки электронных систем, сочетая продвинутые технические показатели с широким выбором специализированных возможностей. 10,1-дюймовый сенсорный HD-экран (1280×800 пикселей) и функциональные органы управления предоставляют плавное и точное взаимодействие. Данная модификация используется для диагностики электрооборудования, обучения, прикладных разработок и контроля автомобильной электроники.

Преимущества

• 8-ядерный процессор.
• Аппаратное сохранение 500000 кадров.
• Снятие глитчей от 2 нс.
• Мультитач-дисплей.
• Поддержка SCPI операций.

Изделие снабжается питанием от 220-вольтовой сети переменного тока с частотой 50 Гц, потребляя до 400 Вт мощности. Клавиша включения на лицевой панели для удобного запуска.

Особенности

Сверхнизкая степень собственного шума для чистоты импульсов и наибольшей точности замеров.

Глубина записи до 100 млн точек для захвата высокодетализированных сигналов в течение продолжительных временных диапазонов.

Функция декодирования команд шин последовательной передачи величин позволяет оценивать и интерпретировать двоичные протоколы связи.

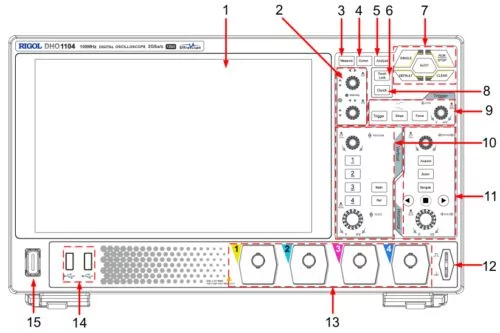

Внешний вид и органы управления

1. 10,1-дюймовый емкостный сенсорный экран.
2. Многофункциональные ручки.
3. Кнопка измерения.
4. Кнопка курсора.
5. Кнопка анализа.
6. Кнопка блокировки сенсора.
7. Клавиши общих инструментов.
8. Кнопка быстрого действия.
9. Управление триггером.
10. Управление по вертикали.
11. Управление по горизонтали.
12. Выходной разъем/заземление сигнала компенсации пробника.
13. Входные разъемы аналогового канала.
14. Порт USB-хоста.
15. Выключатель питания.
