Осциллограф цифровой Rigol DHO1204

Осциллограф Rigol DHO1204 – настольное электронное средство большого разрешения, которое служит базовой версией для замера и мониторинга цифровых комплексов и оборудования, соединяя эффективные технические показатели с широким набором целевых возможностей. Сенсорный емкостный HD-дисплей (10,1") с функцией мультитач четко визуализирует осциллографические изображения, а максимальная глубина сохранения и автомасштабирование расширяют функционал аппарата. Модификация с индексом U в наименовании является упрощенным вариантом устройства, имеет рекодер меньшего объема и невысокую скорость приема графиков.

Преимущества

• Внешняя синхронизация.
• Многофункциональная поворотная рукоятка.
• Фотоэлектрические энкодеры.
• Антистатическое предохранение.
• Пиковое детектирование глитчей 2 нс.

Изделие питается от стандартной электросети 220 В/50 Гц. Наибольшая мощность 400 Вт. Кнопка запуска расположена на передней стороне для удобного включения.

Особенности

Курсорные измерения выполняют две пары меток (X/Y), проверку по осям, автоматические определения и режим оценки каналов.

Запись значений в ОЗУ сегментами по триггерным ситуациям, поддерживая до 500 000 ячеек на аналоговых линиях.

12-битное разрешение для вычисления параметров источников энергии и проведения оперативных и точных исследований степени пульсаций.

Внешний вид и органы управления

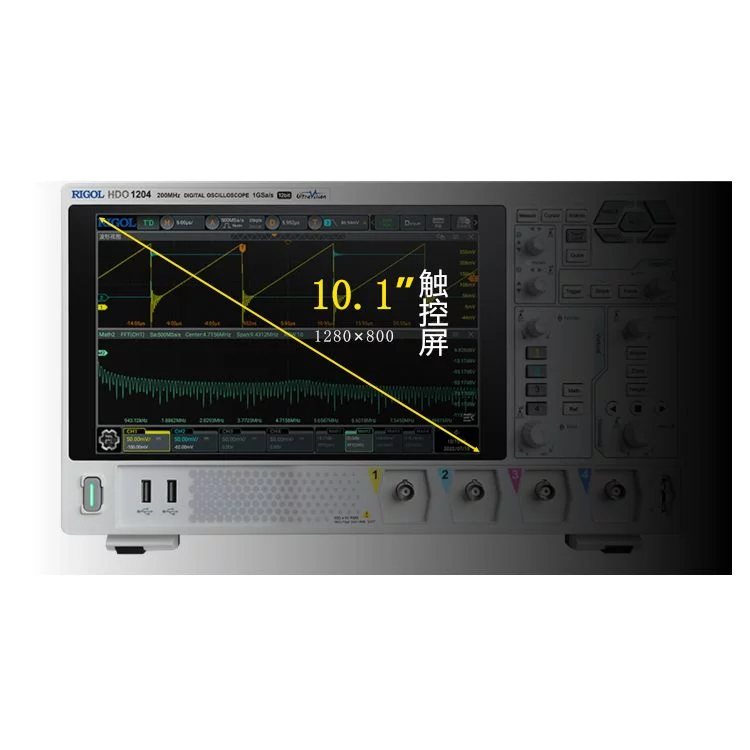

1. 10,1-дюймовый емкостный сенсорный экран.
2. Многофункциональные ручки.
3. Кнопка измерения.
4. Кнопка курсора.
5. Кнопка анализа.
6. Кнопка блокировки сенсора.
7. Клавиши общих инструментов.
8. Кнопка быстрого действия.
9. Управление триггером.
10. Управление по вертикали.
11. Управление по горизонтали.
12. Выходной разъем/заземление сигнала компенсации пробника.
13. Входные разъемы аналогового канала.
14. Порт USB-хоста.
15. Выключатель питания.
