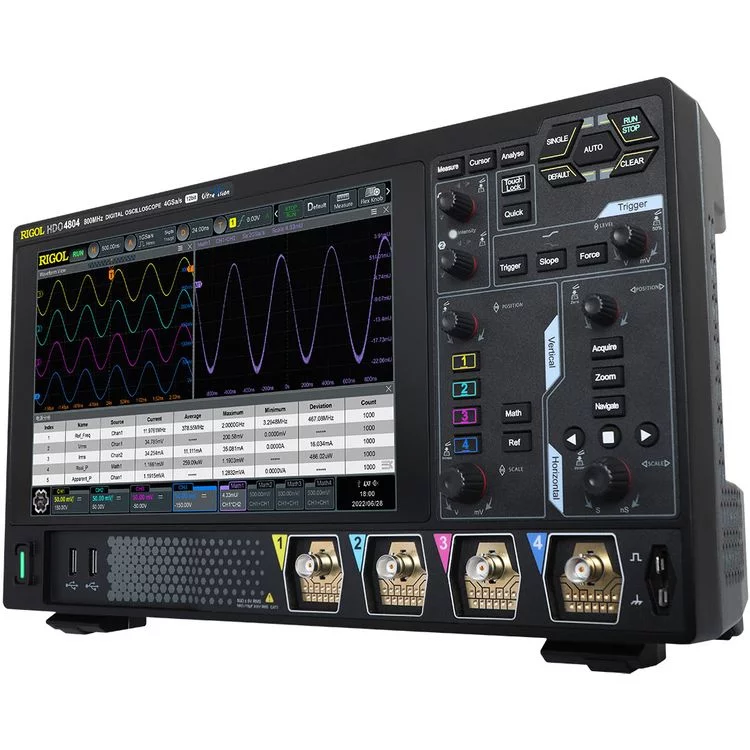

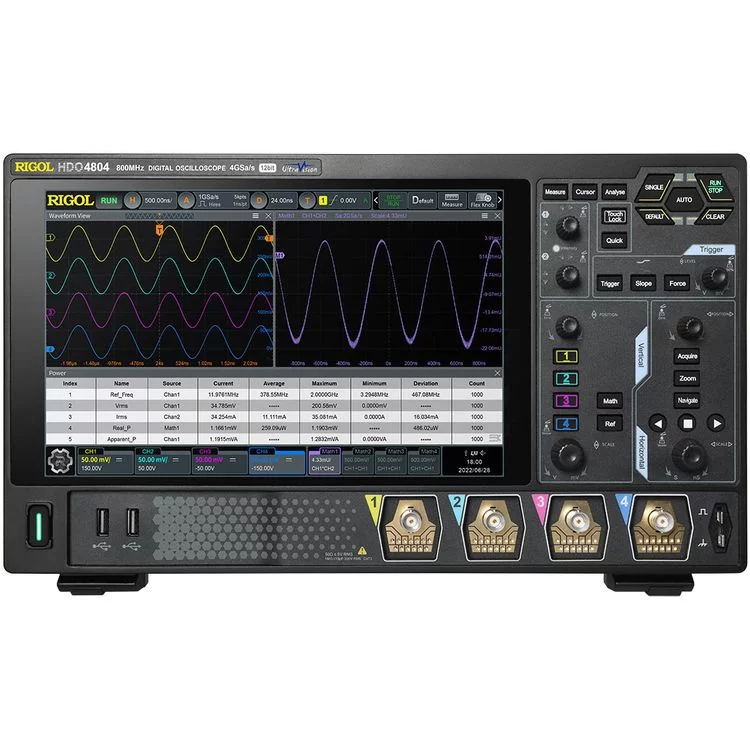

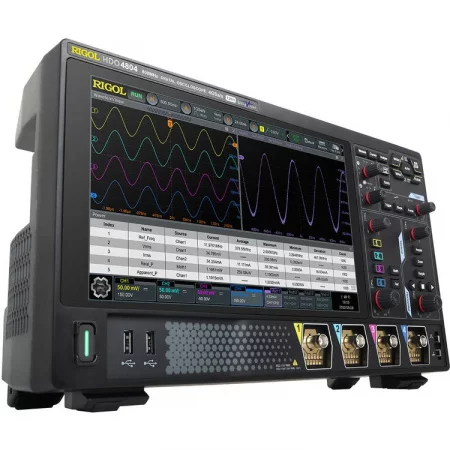

Осциллограф цифровой Rigol DHO4404

Осциллограф Rigol DHO4404 – настольный цифровой прибор, который предназначен для оценки и высокоточной визуализации электрических импульсов во временном диапазоне. Располагает расширенными техническими параметрами и большим инструментарием. Сверхнизкая степень собственного шума обеспечивает чистоту и точность замеров низкоуровневых сигналов, а 12-битное разрешение помогает определять мельчайшие изменения. Данная модель используется для проектирования, производства, наладки и обслуживания электронного оборудования и систем связи, для лабораторных исследований и учебных целей.

Преимущества

• Выборка в реальном времени.
• Фотоэлектронное управление.
• Антистатическое предохранение.
• Емкостный экран.
• Декодирование протоколов.

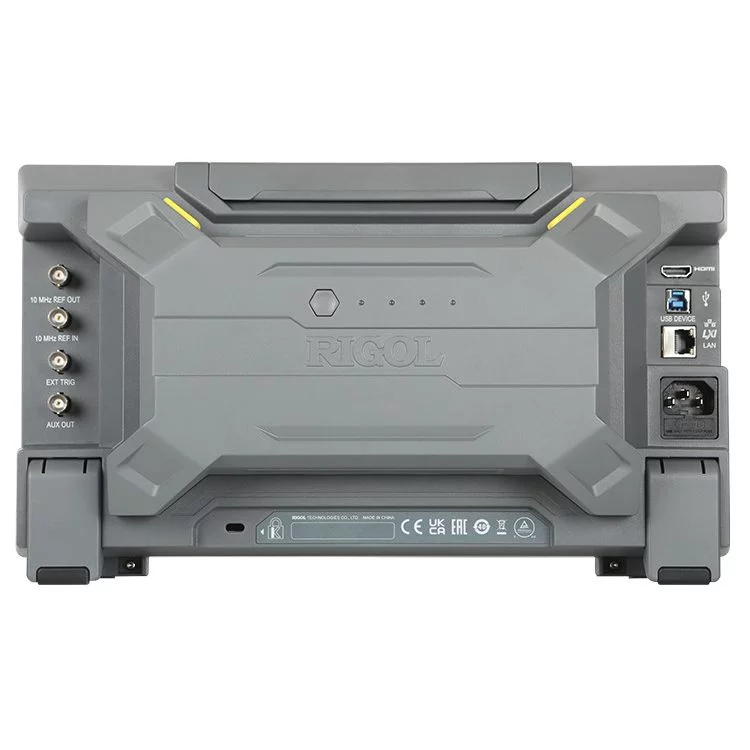

Питание изделия осуществляется от сети переменного тока (220 В / 50 Гц). Разъем силового кабеля и предохранитель размещены на тыльной панеле. Включение производится нажатием кнопки на передней стороне, выключение – ее удерживанием.

Особенности

Во время старта автоматически проводится серия самотестов для контроля работоспособности всех систем и обеспечения безопасной работы.

Устройство реализует 41 тип автоисследований и применяет математические операции для оперативного анализа и мониторинга показателей.

Отверстие замка защиты для закрепления в рабочей зоне с помощью троса и недопущения несанкционированного перемещения.

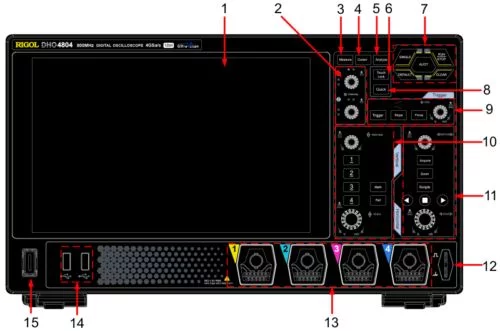

Внешний вид и органы управления

1. 10,1-дюймовый ёмкостный сенсорный экран.
2. Многофункциональные ручки.
3. Кнопка измерения.
4. Кнопка курсора.
5. Кнопка анализа.
6. Кнопка блокировки сенсора.
7. Клавиши общих инструментов.
8. Кнопка быстрого действия.
9. Управление триггером.
10. Управление по вертикали.
11. Управление по горизонтали.
12. Выходной разъем/заземление сигнала компенсации пробника.
13. Входные разъемы аналогового канала.
14. Порт USB-хоста.
15. Выключатель питания.
