Осциллограф цифровой Rigol DHO804

Осциллограф Rigol DHO804 – компактное цифровое оборудование, которое предназначено для определения и оценки вида, амплитуды и частоты электросигналов. Принцип действия основывается в высокоскоростном аналого-цифровом изменении входящих импульсов с дальнейшей визуализацией осциллограмм, спектрограмм и диаграмм на экране. Представлены возможности анализатора спектра и протоколов, 6-разрядного высокоточного частотомера, 48-битного сумматора и прибора для измерения напряжения. Данная модель используется для инжиниринга, промышленности, наладки и диагностики электронных устройств, узлов и систем связи, ВЧ-блоков.

Преимущества

• Механизм отчетов о состоянии.
• Сигнализация о превышении пределов.
• Внутренняя память 8 Гб.
• Навигация по времени, событиям или кадрам.
• Три режима запуска.

Снабжение энергией осуществляется от источника постоянного тока (12 В / 4 А) через комплектный преобразователь для 220-вольтовых однофазных сетей. Наибольшая мощность потребления не превышает 48 Вт.

Особенности

7-дюймовый сенсорный HD-дисплей с цифровым люминофором и интенсивностью до 256-уровневой цветовой градацией для максимальной детализации.

Математические операции, встроенный анализ БПФ и удобная функция поиска пиков для комплексного разбора.

Эффективная система вентиляции с бесшумным вентилятором для оптимального теплоотвода и предупреждения перегрева.

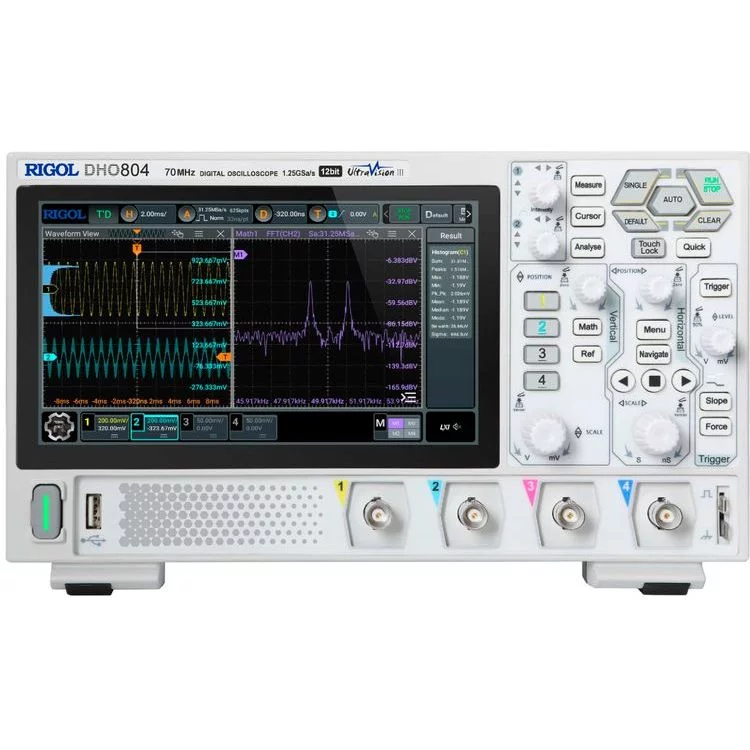

Внешний вид и органы управления

1. Сенсорный экран.
2. Многофункциональные ручки.
3. Кнопка анализа.
4. Кнопка измерения.
5. Кнопка курсора.
6. Клавиши общих инструментов.
7. Кнопка блокировки сенсора.
8. Кнопка быстрого действия.
9. Элементы управления триггером.
10. Элементы управления по горизонтали.
11. Элементы управления по вертикали.
12. Выходной разъем/заземление сигнала компенсации пробника.
13. Входной разъем внешнего триггера (только для DHO812 и DHO802).
14. Входные разъемы аналоговых каналов.
15. Порт USB-хоста.
16. Кнопка питания.
